ブランド:共立プロダクツ
共立プロダクツ
製品名:MP3 モジュールボード2
型番:KP-02MP3
カテゴリ:音物関連
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

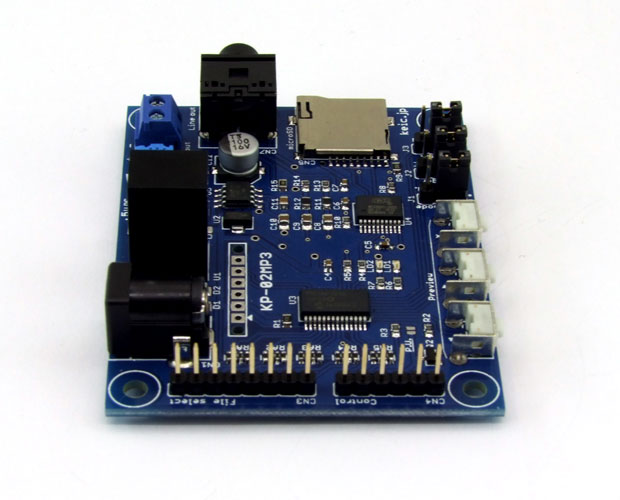

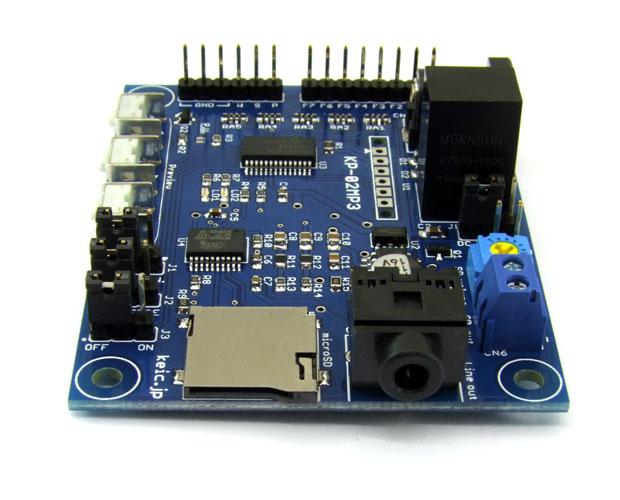

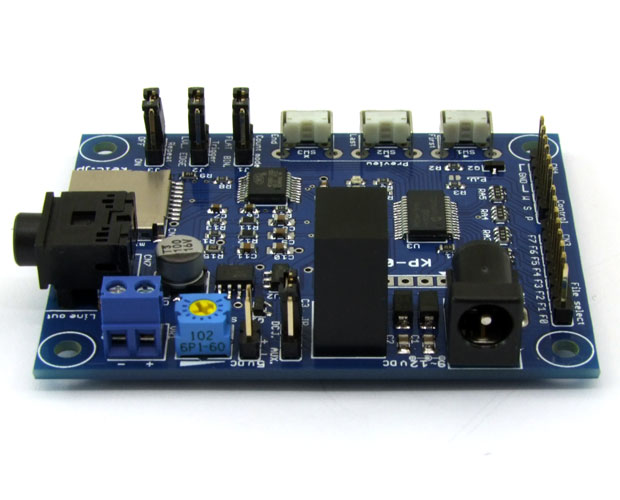

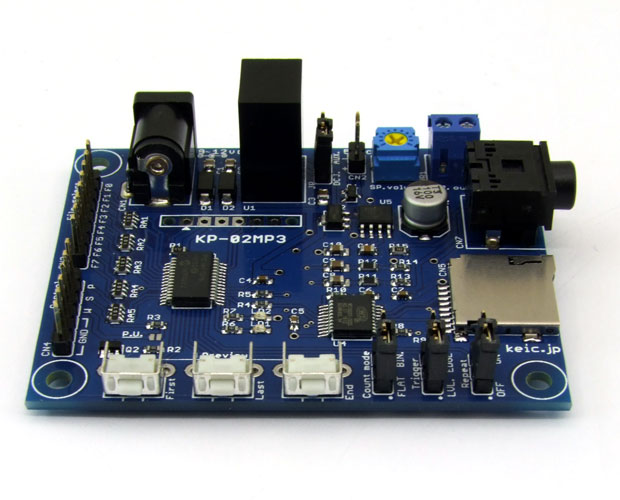

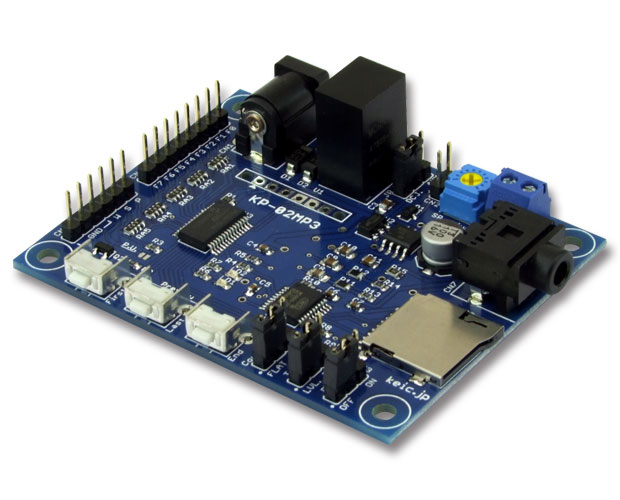

MP3モジュールを操作できるMP3 モジュールの実装済み基板

    外部入力による再生・選曲制御をメインとした、組み込み用途向けMP3音声再生ボードの基板完成品です。電源・スピーカー・音声を記録したメモリーカードを接続することで、外部ピンからの制御入力によって操作可能な音声再生モジュールとして機能します。

    ■特徴
    ●音声ファイルはmicroSDメモリーカードより読み出すため、準備が簡単
    ●2系統の音声出力
    ・内蔵スピーカーアンプ:1W出力モノラル・スピーカーアンプを内蔵し、小型スピーカーユニットを
     接続するだけで再生が可能です。
     (スピーカーは付属していません。また、ステレオの音声データを再生した場合、
     左右チャンネルの音声が合成されます)
    ・ライン出力:外部アンプや録音機器との接続ができます。
    ●外部ピンによるファイル指定方式および制御信号形式をそれぞれ2種から指定でき、合計4通り
     の動作設定を選択可能(5~8ページ参照)
     プレーヤをコントロールする方法は接点を閉じるだけの単純構成です。
     また、ベースボード基板上には手動操作のための押しボタンに加え、外部からの制御を行うため
     の端子を装備しています。
    ●プレビューモードを搭載(9ページ参照)
     収録音声データの確認用として、ピン入力なしで各音声の試聴再生をおこなうことができます。

【製品仕様】

  • 電源
     ・DCジャック使用時:9~12V
     ・副端子使用時:5V(安定化されていること)
  • 動作時電流
     ・待機:9V 40mA~12V 30mA(DCジャック使用時) / 60mA(副端子使用時)
     ・最大:9V 350mA~12V 250mA(DCジャック使用時) / 500mA(副端子使用時)
  • 対応音声ファイル形式:MP3
     サンプリング周波数 8~48kHz、固定ビットレート(CBR)8~320kbps
  • 音声記録メディア:microSD/microSDHC メモリーカード(最大32GB)
  • 音声出力 ※同時出力可
     ・外部スピーカー出力(モノラル) / 4~16Ω 1W
     ・ライン出力(ステレオ)
  • 制御方式
     ・入力ピン:10本, 選曲・再生・停止の各制御(接点入力)
     ・出力ピン:1本 現在の再生状態(オープンコレクタ出力)
  • 動作設定
     ・ファイルカウントモード2種:フラットモード/ バイナリモード
     ・トリガ動作モード2種:レベルトリガ動作/ エッジトリガ動作
     ・リピート再生:OFF/ON選択
  • 制御可能曲数
     ・フラットモード:最大8曲
     ・バイナリモード:最大256曲
  • プレビューモード
    ・基板上スイッチによるプレビュー機能(収録データ確認試聴機能)あり

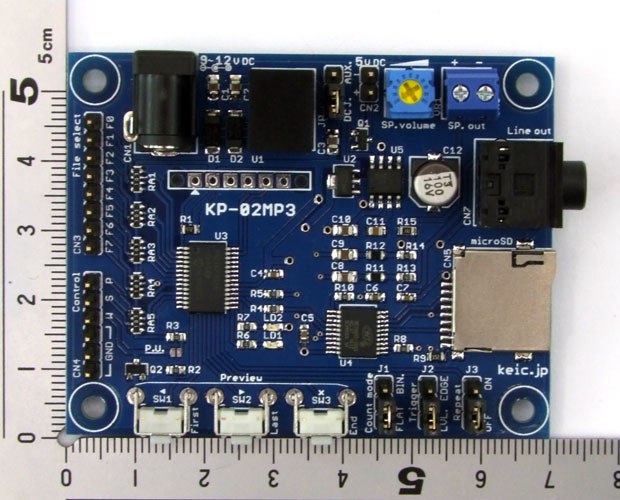

  • 基板サイズ:70(W)×55(D)×19(H)mm

  • ■別途ご用意いただくもの
    下記部材は本製品に付属していませんので、別途ご用意ください。
  • ACアダプター
     ・内径φ2.1mm、9~12V (センタープラス)
     ・推奨ACアダプター:共立電子産業「WA-12100X」(12V 1A)
  • 音声記録メディア
    ・「microSD」または「microSDHC」規格に対応した、容量32GB以下のメモリーカード
     ※容量32GBを超える、または「microSDXC」の表記があるメモリーカードは使用できません
  • スピーカーユニット1台と配線材(スピーカーを接続して再生を行う場合)
     ・インピーダンス:4~16Ω
     ・耐入力:(4Ω)2W 以上、(8Ω)1W 以上
  • 外部アンプ、録音機器など(ライン出力端子を使用する場合)
