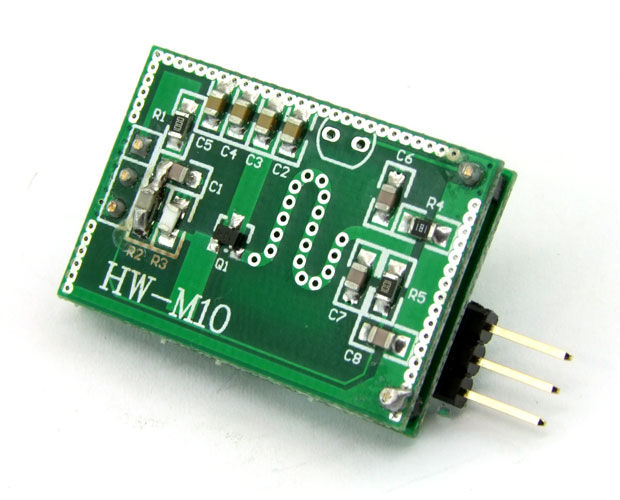

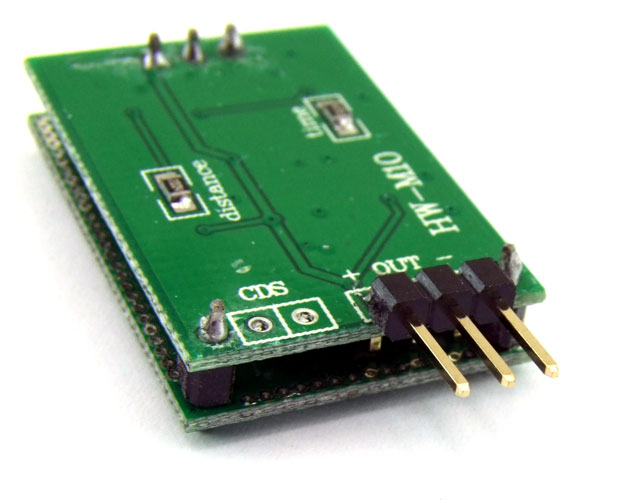

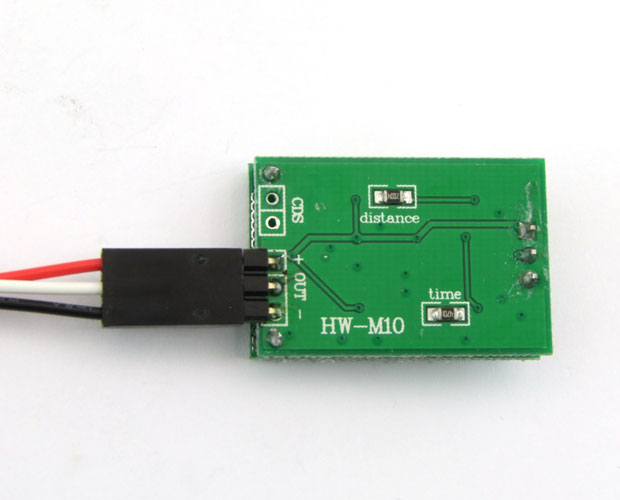

製品名:ドップラーセンサー
型番:KP-HWM10
カテゴリ:センサー
この製品は販売を終了しております。
製品マニュアル/製品のWiki
製品概要

電波の反射で物体を検出!

ドップラーセンサーは、約10GHzの電波の反射を利用した、物体検出用のセンサーです。名前の由来にもなっている、ドップラー効果で対象物が移動する際に電波の周波数が変化することを利用するセンサーです。

【製品仕様】

  • 最大検出距離:約20m(※1)
  • 使用周波数:Xバンド 10.525GHz
  • 電源電圧:DC5V~12V(※2)
  • 消費電流:約5mA
  • 検出エリア:前面に180°
  • 検出出力形式:電圧出力 L=0V、H=3.3V
  • タイマー形式:リトリガブル 2秒(※3)

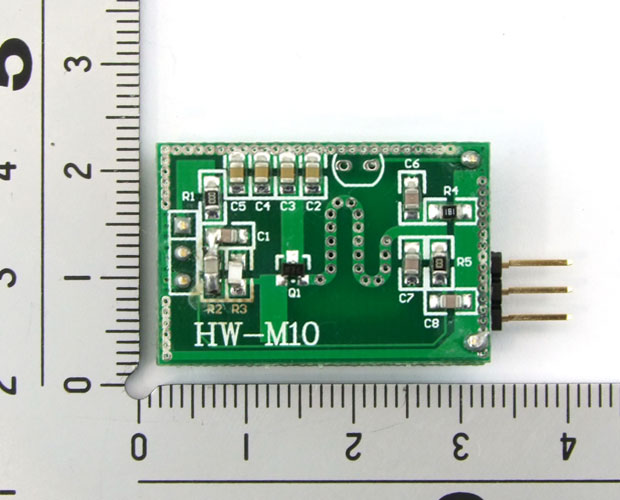

  • サイズ:21×31mm

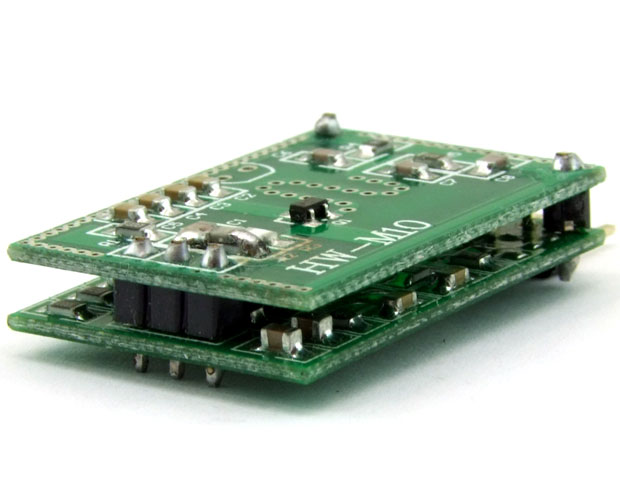

  • 厚み:約6mm
  • ※1,※3:抵抗の交換で範囲を変更できますが、変更された場合の動作は保証外とさせていただきます。また定格はメーカーデータシート上の値です。
    実際の値と乖離(かいり)している可能性があり、その場合は現物の値が優先します。
    ※2:原典のデータシートには24Vとの記述がありますが、製品は製造ロット毎に定格が異なります。
  • 本品はHW-M10-2に該当します。
    http://www.kyohritsu.jp/eclib/OTHER/DATASHEET/SENSOR/hwm102.pdf
    (2016年9月現在)
