ブランド:共立プロダクツ
共立プロダクツ

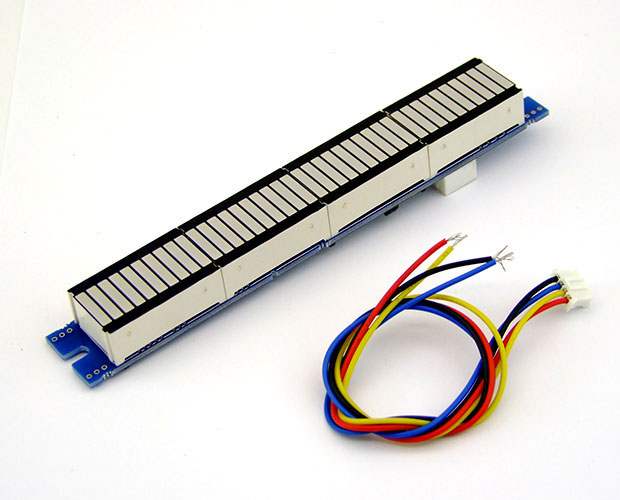

製品名:40セグメントバーグラフレベルメーターモジュール【完成品】
型番:KP-LV40P
カテゴリ:音物関連
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品概要

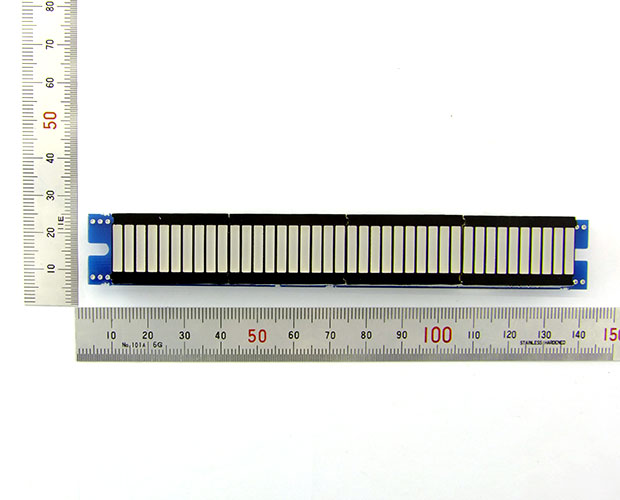

40セグメントバーグラフメーター

オーディオ用ライン信号を入力すると音圧レベルによって LEDの点灯数が変わるモジュールです。

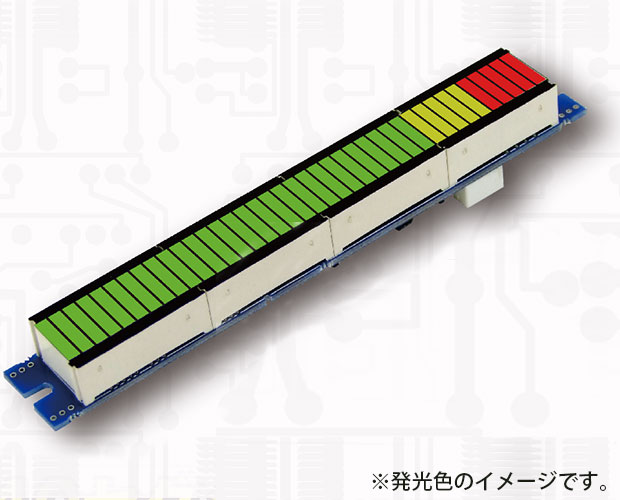

40点のLEDを実装しており、ダイナミックに音圧をチェック可能。

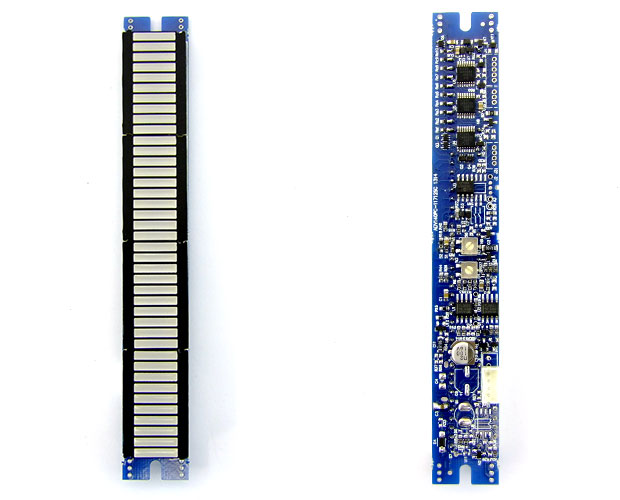

入力感度は基板上裏側の半固定抵抗で調整可能。
(注意:一部音源ソースや信号レベルによってLEDがフルに振れない可能性がありますが 機器の仕様となります)
電源電圧は使いやすい5V(±10%)
(※注意:この範囲を越えると半導体が破壊されLEDが点灯しなくなります)

【製品仕様】

  • 電源電圧:DC5V(±10%)
  • 入力インピーダンス:100KΩ“0”表示の出力レベル +4dBu(標準状態)
  • 入力範囲 :-20vu~+3vu(標準状態)
  • 振幅周波数特性: ±0.5vu「31.5Hz~16KHz]
  • 応答時間:300ms±10%
  • ピークホールドタイム :2s
  • ピークリターンタイム :3s
  • 電力消費量:450mW(F.S)
  • 絶縁耐圧 :DC1000V 1min
  • 使用電源:DC5V 1.2A
  • ※注:0db位置調整は調整済状態で出荷しておりますのでさわらないでください。
    お客様で調整された場合、保証の対象外となります、ご了承ください。
