ブランド:ワンダーキット/WonderKit
ワンダーキット
製品名:音が鳴る貯金箱
型番:TA-04
カテゴリ:その他

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品概要

好きな音楽、効果音を登録可能、光学式センサ付きの音が鳴る貯金箱!

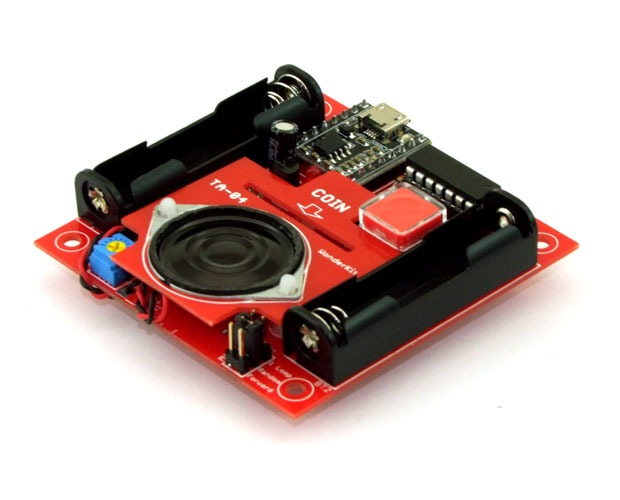

音が鳴る貯金箱を簡単に製作するための電子回路基板です。
※箱は付属していないので別途「空の牛乳パック」などをご用意ください
※「空の牛乳パック」等は、きれいに洗ったあと十分乾かしてから、ご使用ください

MP3形式のフォーマットの音楽(効果音)を6曲登録できるので、硬貨を入れたときに自分の好きな効果音を鳴らせます。データ容量が約4Mバイトあるので、ビットレート[32Kbps]のデータであれば3分程の曲を5~6曲登録できますので短い効果音だけではなく、好きな楽曲を流せます。

基板本体にスピーカを搭載していますが、ラインレベルの信号出力端子が付いていますので、外部にアンプを接続することで、さらに大きな音を鳴らすことも可能です。貯金箱だけではなく募金箱などにも応用できます。

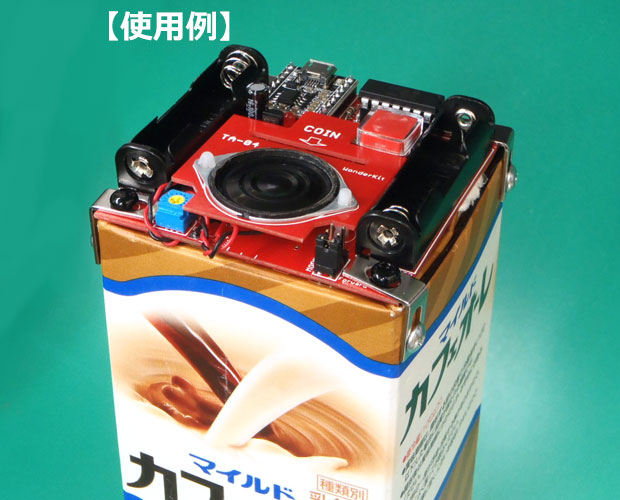

基板サイズは7×7cmの一般的な牛乳パックの規格サイズに適合します。 L型取り付け金具が付属していますので、牛乳パックの上面、横面など好みの所に取り付けできます。

【製品仕様】

  • 電源電圧:標準 DC3V(3.0~5.2V可)
    ※単4電池ボックス×2 搭載
  • 動作電流:最大 250mA
  • 待機電流:2μA以下

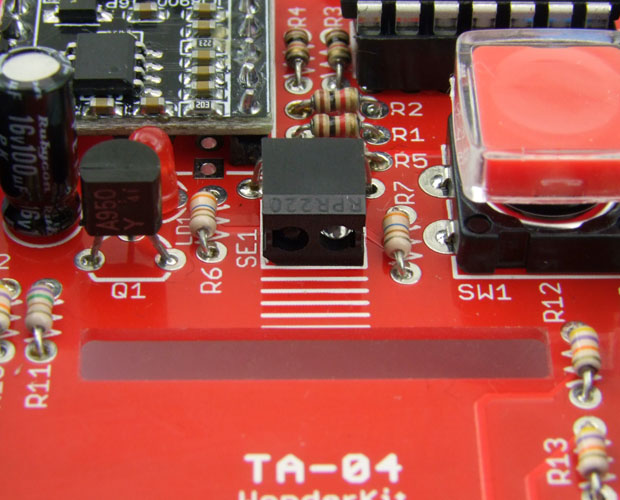

  • 硬貨検出:光学式(赤外線の反射)
  • 対応硬貨:1円、5円、10円、50円、100円、500円硬貨
    ※2019年現在、製造発行されているもの
    ※著しく汚れたものの場合、反応しないことがあります
  • 硬貨待ち受け時間:約20秒
    ※最後のコイン検出後または音の再生を完了後、待機モードに入ります

  • 音データ登録容量:約4Mバイト[FLASH MEMORY]
    ※電源を切っても消えません
    ※32kbpsのデータの場合 1Mバイトで約4分
  • 音データ形式:MP3フォーマット(拡張子[.mp3])
    ・対応サンプリング周波数(Hz):
     8K / 11.025K / 12K /16K / 22.05K / 24K / 32K / 44.1K / 48K
    ・エンコード方法:CBR(固定ビットレート)のみ
    ※[ABR][VBR]でエンコードされたものは使用できません
     フリーソフトなどで適合した形式に変換してご使用ください
  • 音データ登録数:6曲
  • 音出力(モノラル):スピーカ出力(8Ω 0.5W)
    ※音量調整ボリウムあり
    ・ラインレベル出力
  • 音を鳴らすパターン:3種から選択
    1.[1 Loop] 毎回、登録1を鳴らす
    2.[RANDAM] 登録1~6までの音をランダムに鳴らす
    3.[Forward] 登録1→2→3…と順に鳴らす

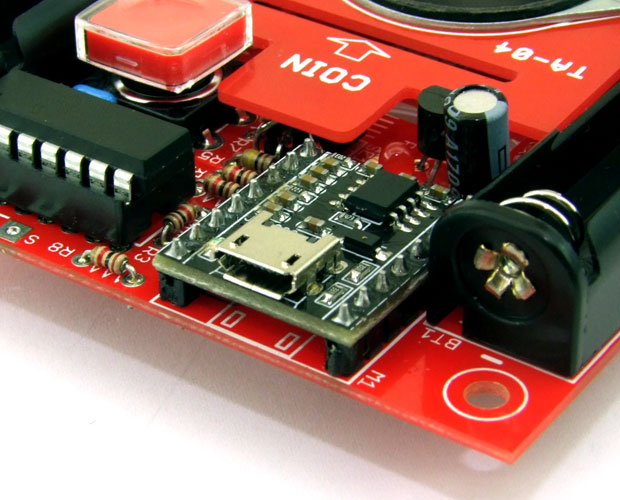

  • 音データ転送用インターフェース:MICRO USB-B

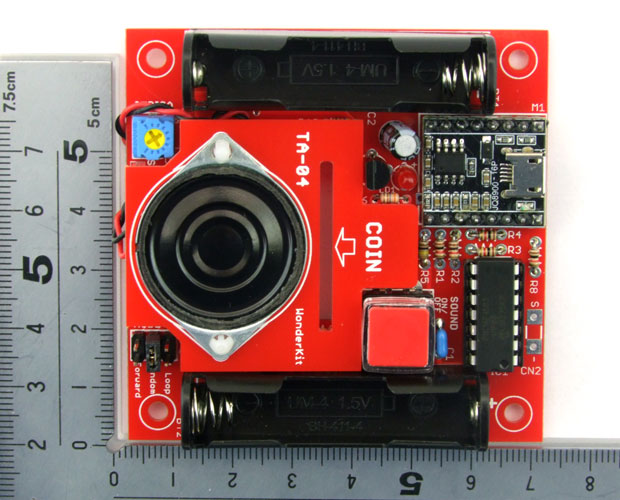

  • 基板サイズ:69.8(W)×69.8(D)×17.5(H)mm
    ※Hはリベットも含んだ値です
