ブランド:ワンダーピュア/WonderPure
ワンダーピュア
製品名:真空管ヘッドホンアンプ組立キット
型番:WP-VHA01
カテゴリ:アンプ(アンプ周辺機器)

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

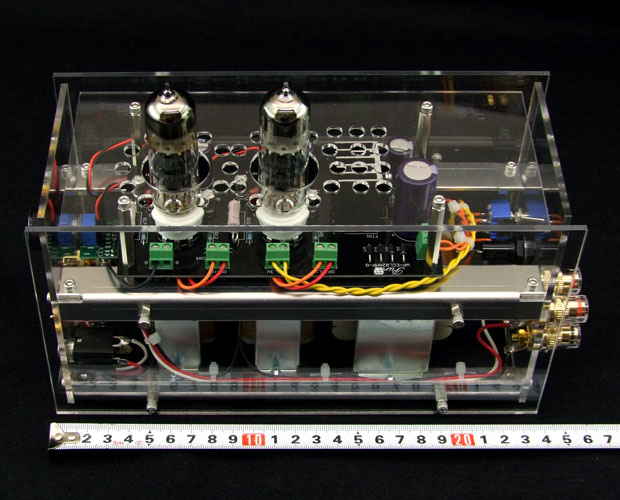

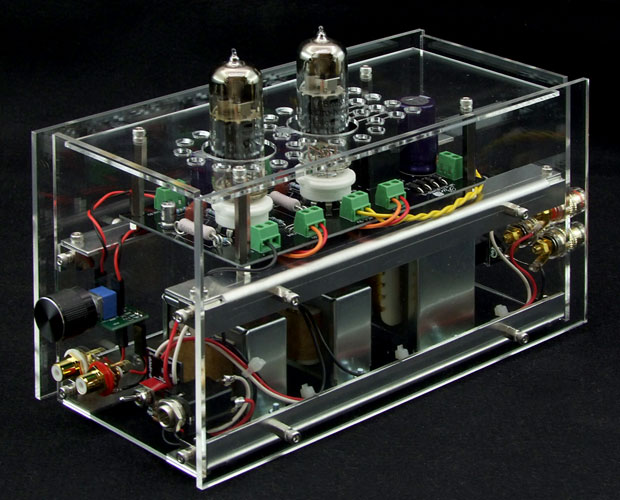

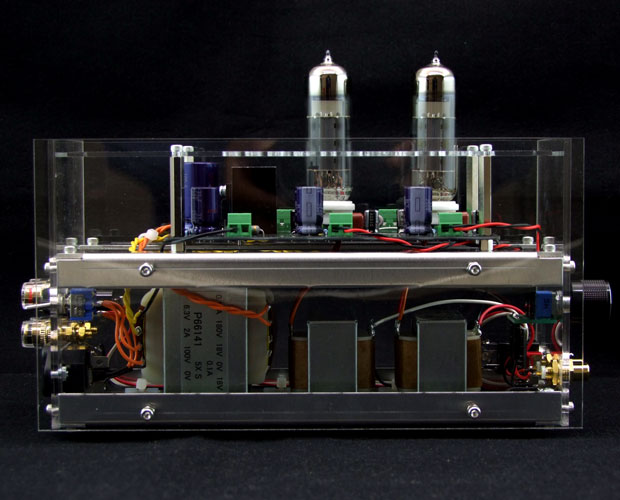

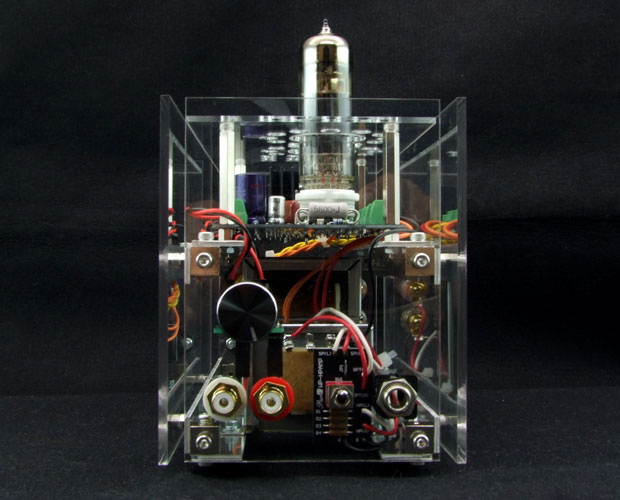

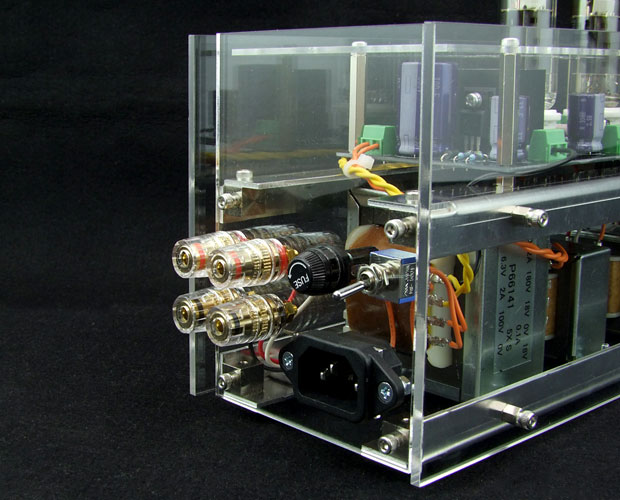

スピーカーも鳴らせる真空管ヘッドホンアンプ

  • 真空管からトランス、ケースまですべてがそろったフルキットです。

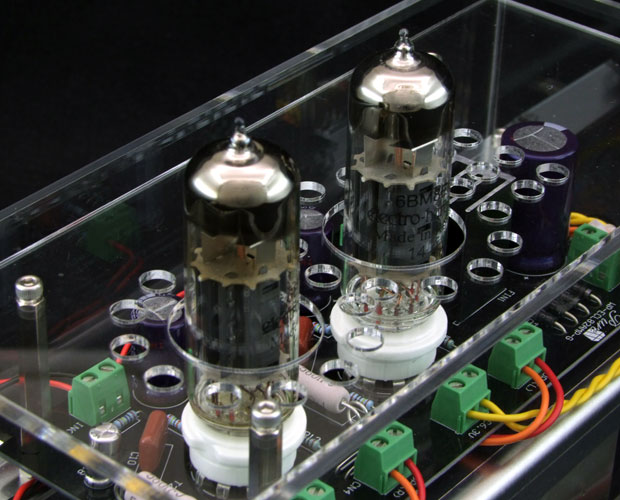

  • 真空管は名球“ECL82(6BM8)”を採用。
  • アンプ基板は組立完成ずみ。
  • インテリアを引き立てるアクリルケースを採用。
  • 全工程をカラー写真で解説したわかりやすい組立説明書付き。
  • 3極管接続&無帰還ならではの上質な音をお楽しみください。

【製品仕様】

  • 真空管:ECL82(6BM8)×2
  • ヘッドホン出力:100mW+100mW(THD1.0%)
  • スピーカー出力:1.5W+1.5W(THD10%)
  • 電源電圧:AC100V(50/60Hz)
  • ヘッドホン出力:100mW+100mW(30Ω THD1.0% 1kHz)
  • 対応ヘッドホンインピーダンス:16Ω~100Ω
  • スピーカー出力:1.5W+1.5W(@8Ω THD10% 1KHz)
  • 対応スピーカーインピーダンス:6~8Ω
  • 入力インピーダンス:10KΩ
  • 消費電力:30W
  • 外形寸法:W110×H170×D265mm
  • 重量:2.6kg

  • 【必要な工具】
  • ハンダごて(30~60W)
  • ハンダごて台
  • ハンダ
  • ニッパー
  • ワイヤーストリッパー
  • ラジオペンチ
  • ボックスレンチ(無くても可)
  • マイナスドライバー(刃幅3mm)
  • プラスドライバー(1番 2番)
  • 六角ドライバー(2.5mm・・M3用)
  • ナットドライバー(対辺5.5mm・・M3用 対辺7mm・・M4用)
  • 定規(メジャー)
  • ヒートガン又はドライヤー
  • サンドペーパー(240番くらい)
