ブランド:ワンダーキット/WonderKit
ワンダーキット
製品名:DCモータコントローラ2【基板完成品】
型番:BOSO-8
カテゴリ:モーター制御

関連製品情報>DCモーターコントローラ2ー【キット】

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

DC モーターコントローラ

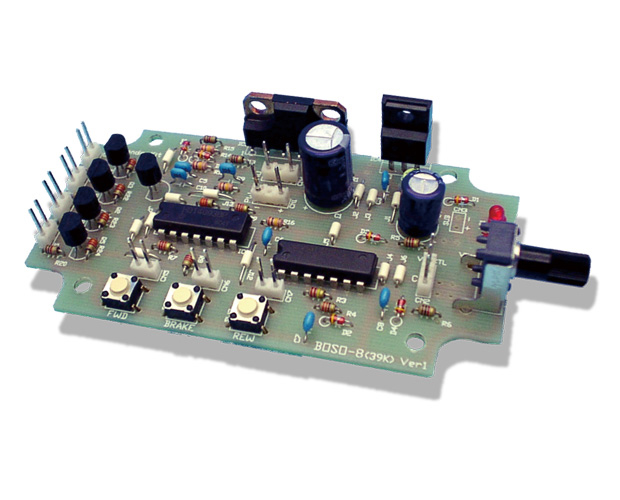

DCモーター用フルブリッジドライバ(Hスイッチ)ICを使用したモーターコントローラです。
電流容量は平均値で「3A」、最大で「4.5A」持っていますので比較的大きなモータの駆動制御が可能です。
本体基板上での制御はもちろん、スイッチ、ボリウムなどの引き出し端子に加えて、外部制御端子(他の機器からの入力による制御端子)により、正転・逆転・ブレーキ・回転数制御(PWM:パルス入力が必要)が可能となっています。
過熱保護、過電流保護機能により、ICチップの異常温度上昇や、オーバー電流を検出すると自動的に間欠駆動しIC、モータを劣化、破壊から保護するよう働きます。
当製品はケース対応キットとなっております。
市販ケース(タカチ製PR-105G,B)にぴったりと収まるように設計されています。
※DCモーターは基板の電源電圧と同じ電圧の物が取り付け可能です。

【注意】電源電圧とDCモーターの電圧は同じになります。4.5A以上消費するDCモーターは制御できませんのでご注意ください。

【製品仕様】

  • 電源電圧:DC8.4~27.0V
  • 消費電流:約6mA(モーター停止時)
  • 出力電流:平均値3.0A、ピーク値4.5A(100ms間)
  • 出力電圧:電源電圧と同じ
  • 制御項目:正転 / 逆転 / ブレーキ /(プッシュスイッチによる)
  • 回転速度制御:PWM方式(ボリウムによる)
  • 外部入力制御:正転 / 逆転 / ブレーキ / (電圧入力形式)回転速度制御可(パルス入力型式)
  • パルス入力必要条件「H時間:約40μs以上、周期:約0.013s以下(75Hz以上)」
  • ※パルスが入力された場合外部入力が優先となります。内部クロックは停止します
  • その他:パワーオンリセット機能(電源投入時は必ずストップからスタート)
  • 動作温度:最大85℃
  • 基板サイズ:W95×D50×H23mm(VRつまみの突起含まず)
