ブランド:ワンダーキット/WonderKit
ワンダーキット
製品名:DSP FMラジオ キット
型番:DS-RAD02
カテゴリ:ラジオ

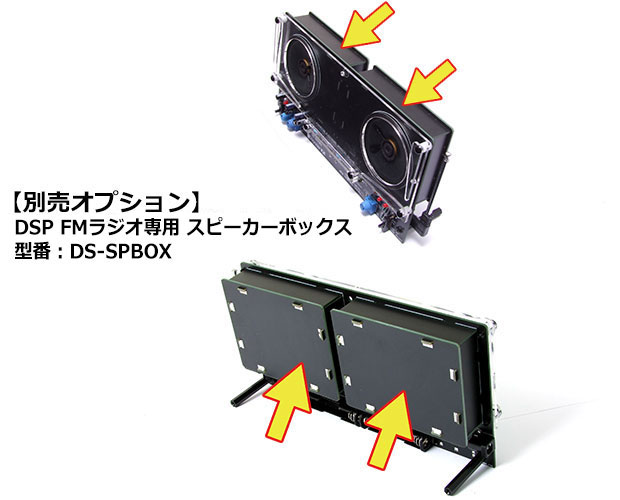

関連製品情報>DSP FMラジオ専用 スピーカーボックス

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

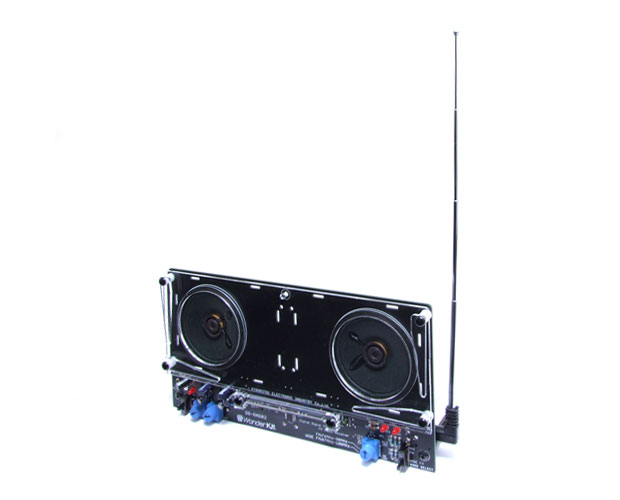

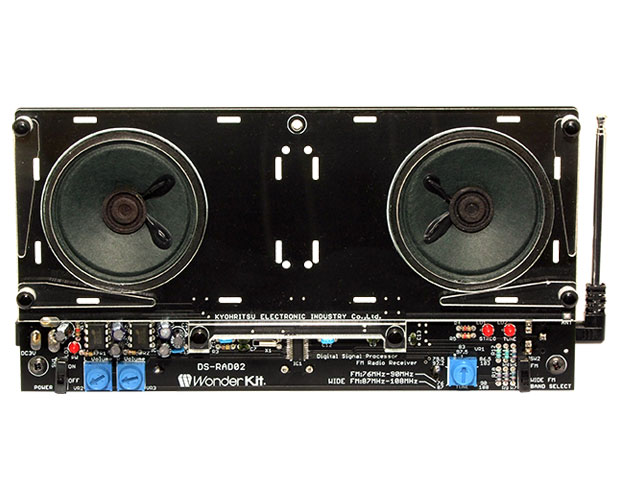

高音質デジタル処理IC採用のステレオスピーカー搭載のFMラジオ

ラジオの機能のすべてをワンチップに収めた、Silicon Labs社製の高性能FMラジオレシーバチップ「Si4831」を使用しています。少ない部品で、FM放送を高音質でステレオ受信できるラジオキットです。

受信信号処理はデジタルですが、選局は、ボリウムによるアナログ方式なので自動スキャン式のラジオのように弱い電波の局を飛ばさずに受信することができます。

受信帯域が広く、90~108MHzの周波数にもチューニングできるので、ワイドFMや市販のFMトランスミッターなどの電波も受信できます。

スピーカーと一体型の基板で表面のスペースは写真立てとして使用することができます。

【製品仕様】

  • 電源電圧:標準DC3V(2.2~3.6V可)

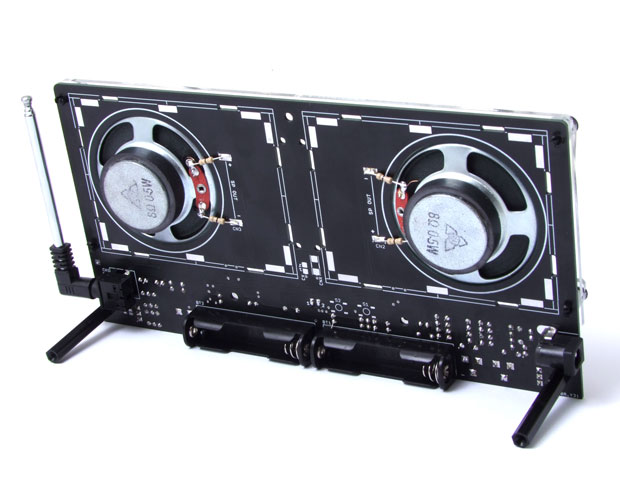

    ・単4形電池ボックス×2:充電池(ニッケル水素 DC1.2V)使用可
    ・DCジャック:φ2.1mm センタープラス:ACアダプタは、DC3Vで電流、1A以上のもの
  • 動作時電流:約40~400mA
    ※スピーカー出力のボリウム位置で変化
  • ICチップ:Silicon Labs社『Si4831』
  • 受信周波数:
    ・FMモード:76.0~90.0MHz
    ・ワイドFMモード:87.0~108MHz
    ※スイッチ切替式
  • 出力:スピーカー 8Ω(最大0.2W) 2系統
    ※モノラル/ステレオ 自動切替
    ※音量調節 左右独立
  • アンテナ:基板上のパターンアンテナとロッドアンテナ(取り外し可)

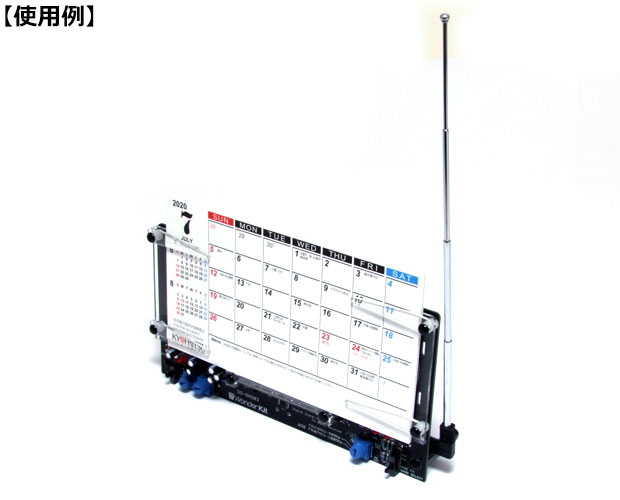

  • 写真設置スペース:181×75(厚み2.5)mm
    ※写真、切り抜き、絵はがき、ポストカード、卓上カレンダー等を飾ることができる
     アクリル樹脂製パーツが付属しています。

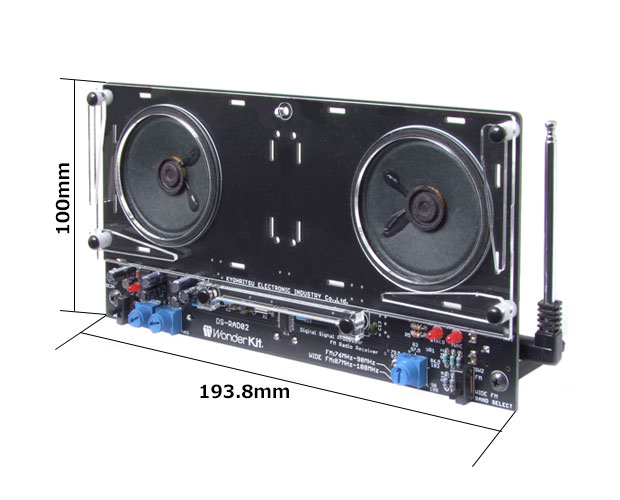

  • 基板サイズ:193.8×100.0×24.0mm
    ※支持用の脚の出っ張りは含みません。
