ブランド:ワンダーキット/WonderKit
ワンダーキット

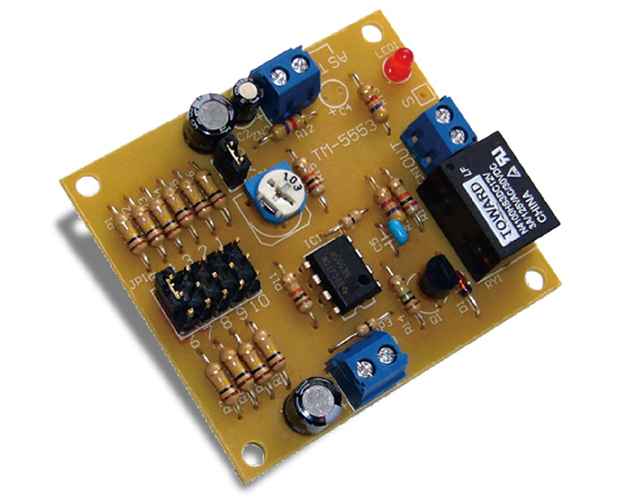

製品名:555タイマーユニット【完成基板】
型番:GTM-5553
カテゴリ:タイマー

関連製品情報>タイマー基板キット3

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ amazon
製品マニュアル/製品のWiki
製品概要

定番IC・555を利用したタイマー

タイマーIC・555 を使用したシンプルな汎用タイマーです。電源ON又はトリガ入力(スイッチ接点) でタイマーを開始します。

【製品仕様】

  • 電源電圧:DC12V (DC9 ~ 12V 可)
  • 動作電流:約 25mA
  • 待機電流:約7mA
  • リレー定格負荷:AC125V 3A ( 抵抗負荷)
  • リレー接点構成:1c 接点 ( 出力端子は[COM][NO] のみ)
  • タイマー開始 :2種( トリガ入力で開始、電源ON で開始)
  • タイマー時間:1 ~ 10 秒(1秒単位)、10 ~ 100 秒(10 秒単位)
  • 基板サイズ:W53×D47.5×H15mm
