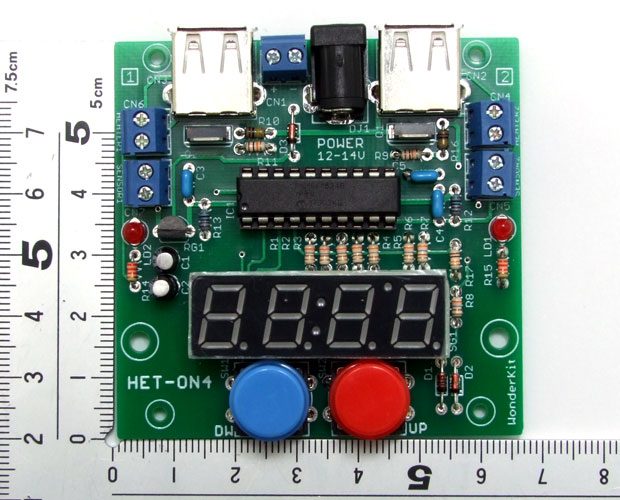

製品名:フィルムヒーター制御基板【キット】
型番:HET-ON4
カテゴリ:その他

関連製品情報>ヒーターユニット【基板完成品】

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ ※只今販売準備中
製品マニュアル
製品概要

薄型ヒーターを温度制御

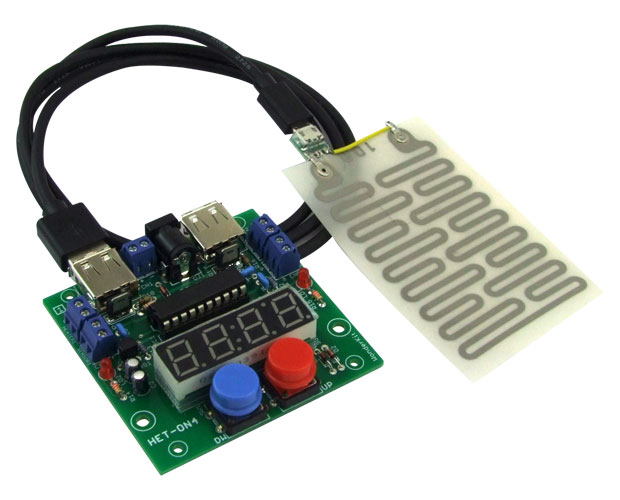

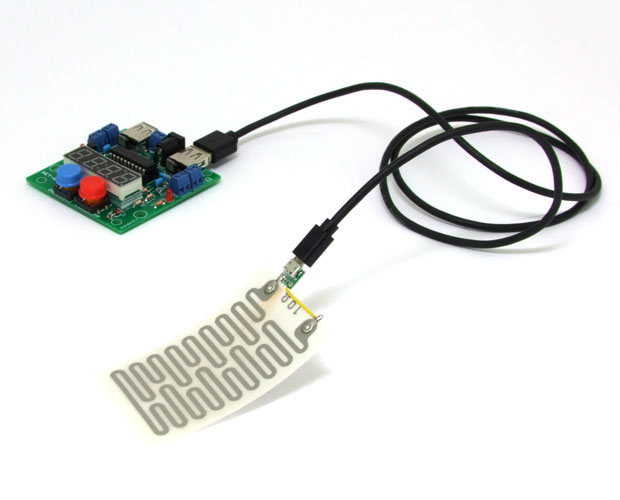

温度センサーと一体化したヒーターユニットにより設定した温度に応じてフィルムヒーターをON/OFFする制御基板です。

温度設定は5~70℃までの範囲で設定することができます。またPWM制御により、設定値付近の温度に近づくと自動で電力を制御し、ゆるやかに設定温度に近づける制御を行います。

表示は高輝度の7セグメントLEDを採用していますので液晶表示などと比べて夜間や屋外でも視認しやすくなっています。

2系統の取り付けが可能なので、ヒーターの面積を広げたり、2箇所の離れた所にヒーターを設置することができます。

ケースは防水型ケース「タカチ WP8-10-2x」(別売)に対応しています。(要穴あけ加工)

【製品仕様】

  • 電源電圧:標準 DC12V(12~14.0V可)
    [コネクタ: DCジャック φ2.1,汎用ねじ止め端子]
  • 動作電流:
    ・1ヒーター時(可変 最大約 1.2A)
    ・2ヒーター時(可変 最大約 2.4A)
  • 温度設定範囲:5~70℃(1℃単位)
    (出力1、出力2は同じ設定になります)
  • 温度表示:-9~75℃(1℃単位)
    ・-9℃以下のとき「- 」と表示
    ・75℃以上のとき「H 」と表示
    ・センサーエラーのとき「__」と表示
  • 制御ヒーター数:最大2系統
    ※標準付属のヒーターユニットは1系統分です。
    ※温度設定は両系統共に同じになります。
    ※設定温度より約5℃低い値まで接近するとヒーターのON/OFFがPWM制御になります。

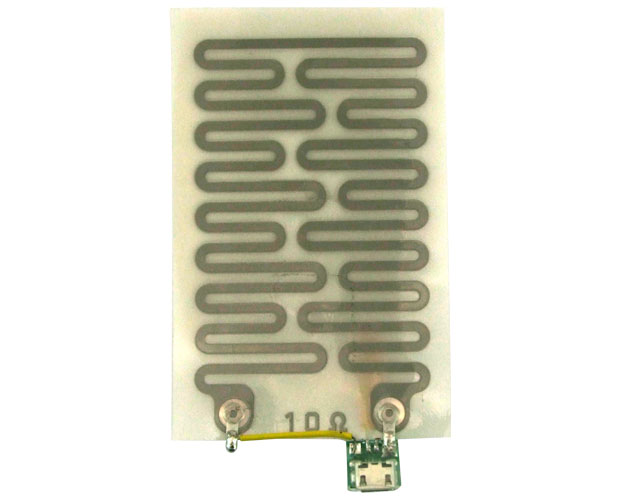

  • ヒーター抵抗値:約10Ω
  • 温度センサー:フィルム型サーミスタ

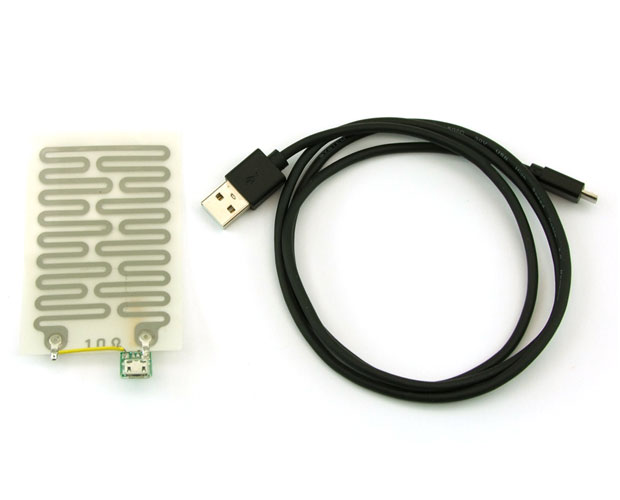

  • ヒーターユニット部 コネクタ:マイクロUSB B端子 - USB A
  • ヒーターユニット部 付属ケーブル長:1m>
  • ケース対応:タカチ製 WP8-10-2xに対応
    ※別途穴あけ加工が必要です。
  • 基板サイズ:W66×D64.8×H15.5 mm
