ブランド:ワンダーキット/WonderKit
ワンダーキット
製品名:ELインバータ400C【基板完成品】
型番:INV-400C
カテゴリ:インバーター

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

調光OK! 発光EL面積最大400 c㎡

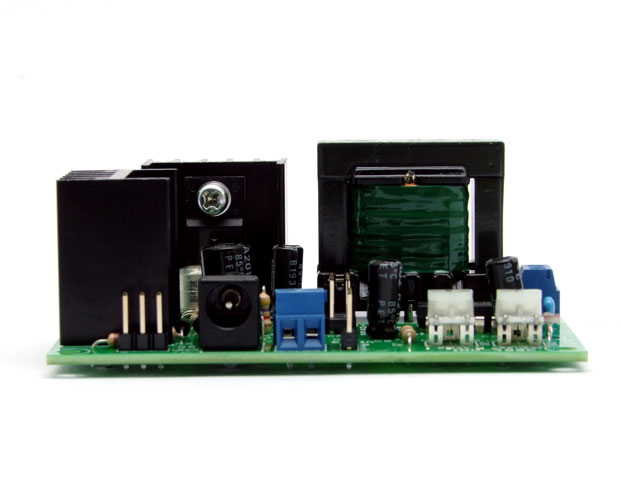

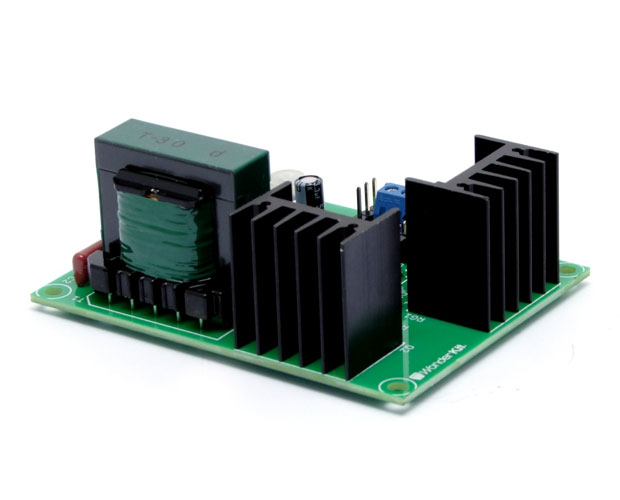

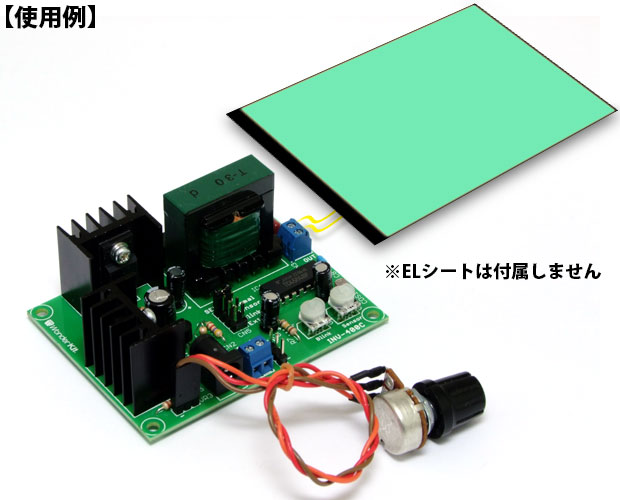

  • EL板発光用のインバータ(高電圧発生)基板です。

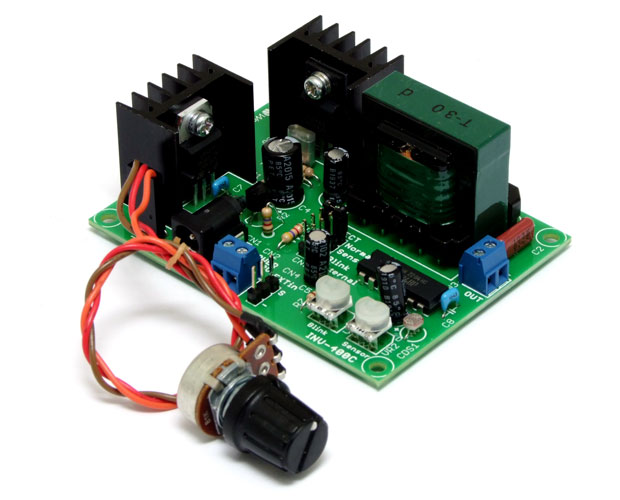

  • 付属ボリウムにより、出力電圧を調整できるので、大小様々なEL板に対応でき、好みの明るさに調光することもできます。
  • 光センサー(Cds)により暗くなったら自動点灯、明るくなったら自動消灯させることも可能です。(点灯する明るさは任意に調整可能です)自動ON/OFFの常夜灯などにご使用いただけます。
  • また、自動で点滅するモードも備えており、約0.2~3秒の間で点滅周期を変えることが可能です。

【製品仕様】

  • 電源電圧: DC12V
  • 動作電流: 最大120mA
  • 待機電流: 約20mA
  • ※EL消灯時
  • 発光面積:70~400 c㎡
  • 【インバータ出力】
  • 周波数: 約400~900Hz
  • ※負荷により変化
  • 電圧(rms): 約AC30~150V
  • ※負荷により変化、ボリウムにて可変。

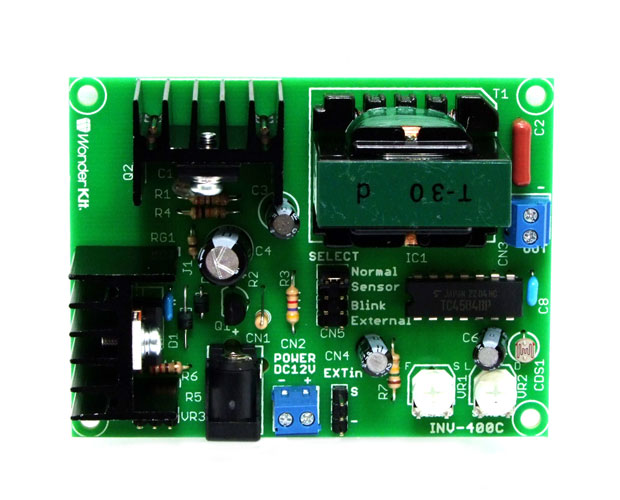

  • 動作モード切替:4種
    • 通常モード
    • センサーモード(Cds):光センサーにより周辺照度を計測し暗くなると自動で点灯します。
      (点灯する明るさの調整可能)
    • 点滅モード:点灯/消灯を自動で繰り返します。点滅周期の調整可能(約0.2秒~3秒)
      ※ON/OFF時間は同じ
    • 外部入力モード:外部機器より電圧を入力(TTLレベル)する事で点灯/消灯させる事ができます。

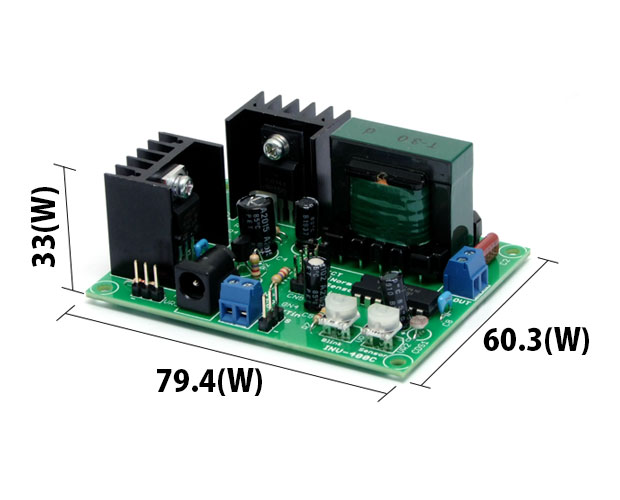

  • 基板サイズ: W79.4×D60.3×H33 mm
  • ※Hはハンダ部も含んだ値です。
