ブランド:ケイシーズ/KEISEEDS
ケイシーズ
製品名:2.4GHz無線モジュール搭載PIC基板
型番:KBC-RFPIC
カテゴリ:PIC応用
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

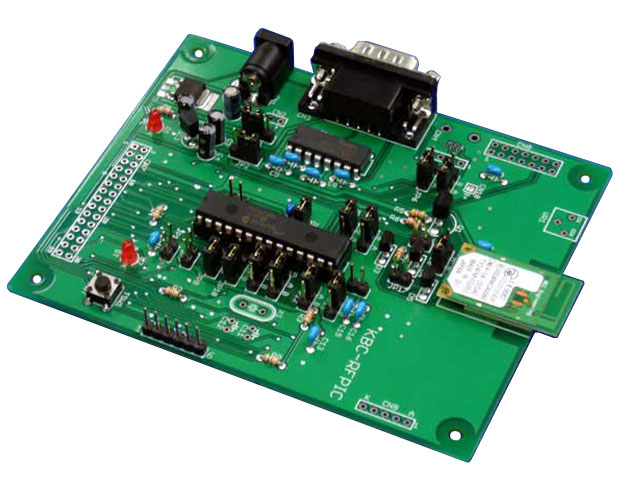

NEC製無線モジュールを搭載したCPUボードです。
無線モジールのドキュメントを同梱していますので、無線コントロールの開発用にご利用頂けます。
CPUにはMicrochip社の28pin系コントローラ、PIC16F886(初期実装)、PIC18F2550、PIC24FJ32GA002、PIC24HJ32GP302又はピン配置に互換性があるPICシリースがご利用いただけます。
搭載する無線モジュールにはコントローラが内蔵されており、煩雑になりがちな伝送制御を必要とせずにコマンド形式でデータ伝送制御が行えます。
また、モジュールは双方向(トランシバータイプ)伝送タイプであり、1:1や1:nの伝送形態を取ることができます。無線モジュールはTELEC認証取得済みです。

【製品仕様】

  • 電源電圧:6V~12V 又は5V (CPU直通接続)
  • 消費電流:70mA~140mA、搭載CPUのクロック数で変化。
  • 搭載可能なCPU:Microchip社PIC、28pin系DIPタイプ、PIC16F886、PIC18F2550、PIC24FJ32GA002、PIC24HJ32GP302またはこれらのPICと互換性のあるIC。
  • 基板寸法:幅89mm、縦111mm、厚み約17mm 無線用アンテナ確保のため、無線モ ジュールが基板上端より6mm飛び出ます。
  • その他:I/O数20(搭載PICで変化)、一部機能の重複利用があります。RS232Cコネクタ、USBミニBタイプコネクタ実装可能(オプション)、LCD(オプション)
  • ICSP端子:6Pシングル (PicKit2,Pickit3にそのまま適合)
【搭載モジュール:TY24FM-E2024(NECエンジニアリング製)】
  • 使用周波数:2.4GHz ISMバンド
  • 無線チャンネル数:16チャンネル
  • 最大出力:1mW/MHz
  • 伝送方式:双方向(トランシーバ形式)
  • 伝達距離:見通し時40m(参考値)
  • その他:TELEC認証取得済み
※:到達距離は無線モジュールの標準設定に置いて、再送も含めた伝達可能距離です。 電波を使用する関係上、環境の影響を大きく受けます。伝達可能な距離は参考値とお考えください。
