ブランド:ケイシーズ/KEISEEDS
ケイシーズ

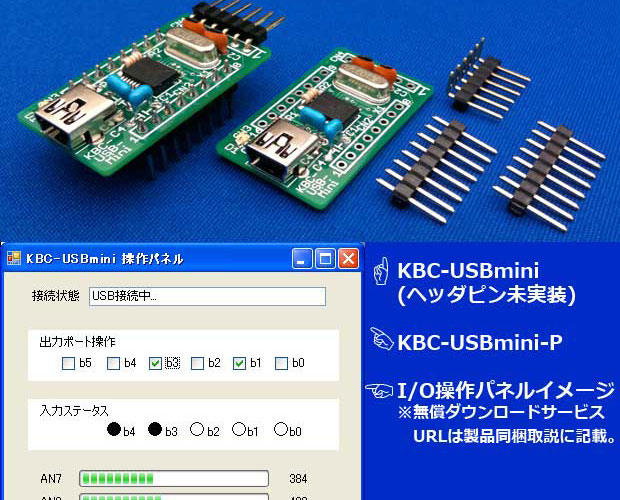

製品名:USBインターフェース搭載PICボード
型番:KBC-USBmini-P
カテゴリ:汎用I/O
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要
USBインタフェース搭載PIC「PIC18F14K50」を使用した小型基板モジュール。ブレッドボードやユニバーサル基板に重ねて使う時に便利な28pin600mil(標準的な28pinICソケット)サイズに集約。USBコネクタはminiBタイプ、ポート信号は8pinシングルピン2本に引き出し(ハンダ付け済み)ています。【注意】本製品は「簡易I/O操作パネル(Win版)」の無償ダウンロードサービス以外、原則ハードウエアのみの提供です。ソフトウエア部分は利用者でご用意(プログラミングして)ください。

【製品仕様】

  • 基板サイズ:約36mm×20mm
  • 搭載CPU:PIC18F14K50(microchip社18シリーズ,USB付き)
  • USBコネクタ:mini-Bタイプ
  • 電源:5V、USBより供給(バスパワータイプ)又はコネクタより供給
  • 消費電流:約17mA、USB未接続時
  • 源発振:12MHz 水晶(×4PLL動作用)
  • I/Oコネクタ:8pin×2列
  • その他:ステータス表示に利用可能なLED×1を搭載

  • I/O線は、入力専用1本、入出力12本(内1本はステータス表示用LEDと共用)
  • 入出力12本の内、8本はADコンバータの入力にも使用できます
【PIC18F14K50の主な仕様】
  • 処理bit数:8bit
  • ROM容量:8Kword(16Kbyte)
  • RAM容量:768byte
  • EEROM容量:256byte
  • ADC:10bit
  • USB:Full Speed,USB 2.0 compliance(動作速度は12Mです)
