ブランド:共立プロダクツ
共立プロダクツ
製品名:接触&赤外反射センサーボード
型番:KP-15JSWIR
カテゴリ:その他・モジュール

関連製品情報>2WDモーター車両ベース

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

2WDモーター車両ベースをセンサーで拡張!

  • 2WDモーター車両ベース(KP-15J2WD-A)用のオプションセンサーボードです。

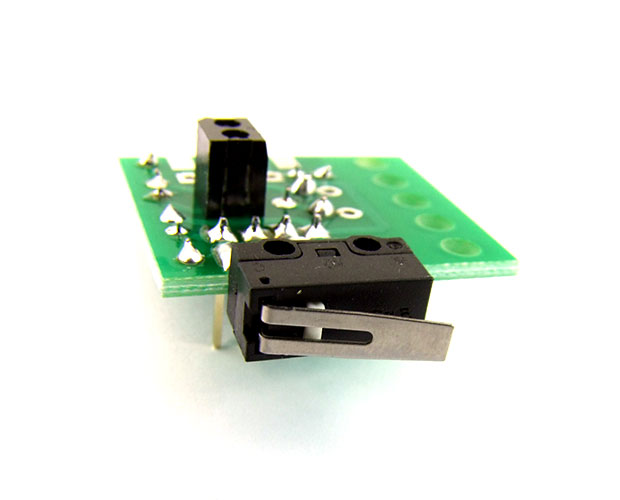

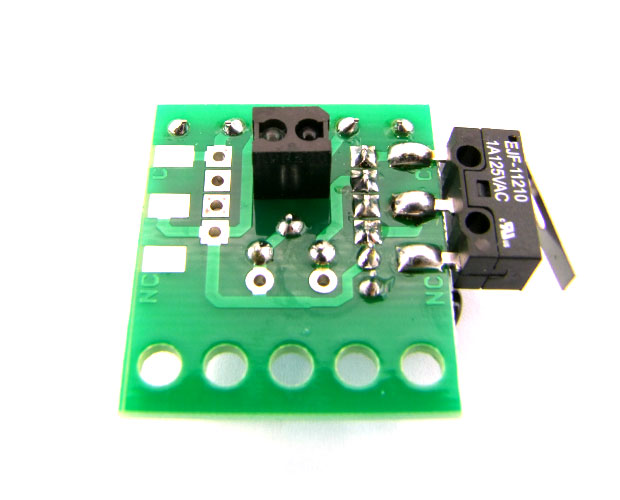

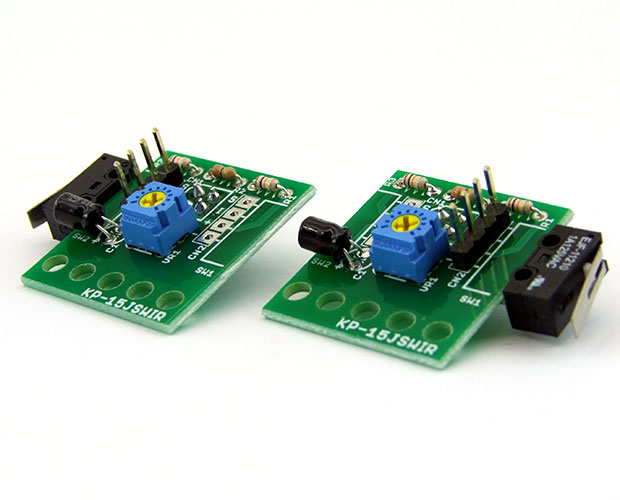

    左用、右用の2枚セットの構成です。1枚の基板に、接触センサー(マイクロスイッチ)と
    反射型赤外線センサーの2系統のセンサーが搭載されています。

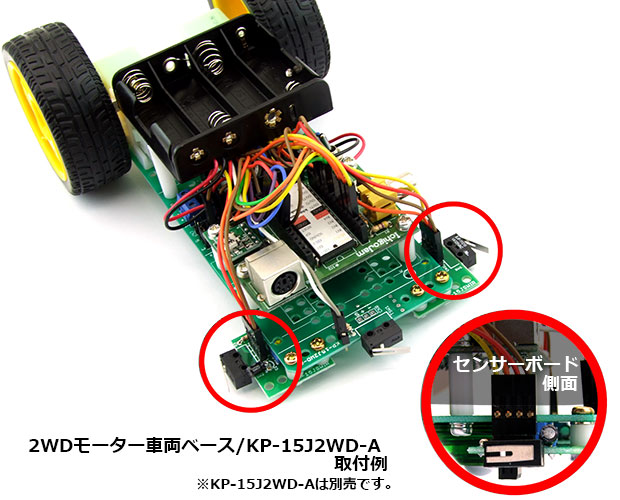

  • 接触センサーを本体基板、側面に取り付け拡張することで横側の壁面の検知ができるようになります。
    また反射型赤外線センサにより、床面に引いた色つきテープを検知しライントレーサも製作できます。
    工夫しだいで、いろいろ応用できます。
  • 説明書には「壁伝いマウス」「ライントレーサ(細い線用)」「ライントレーサ(太い線用)」の3種の
    プログラムが記載されていますので即実用にすることができます。
  • 【製品仕様】

    • 電源電圧:DC3.3V
    • 動作時電流:6mA
    • センサ種:2種
      ・マイクロスイッチ:動作範囲(10gf~50gf[重量グラム])
      ・反射型赤外線センサー:赤外線発光波長 940nm/最大検出距離 6mm
    • 接続端子:QI 4Pヘッダー(2.54mmピッチ)

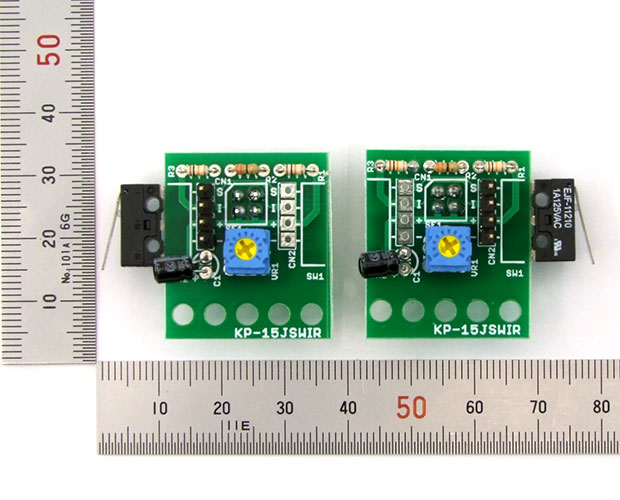

    • 外形サイズ:約W25×D28.5×H17mm
