ブランド:共立プロダクツ
共立プロダクツ
製品名:温度センサーユニット
型番:KP-ADT7410
カテゴリ:センサー
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

シャットダウンモード搭載

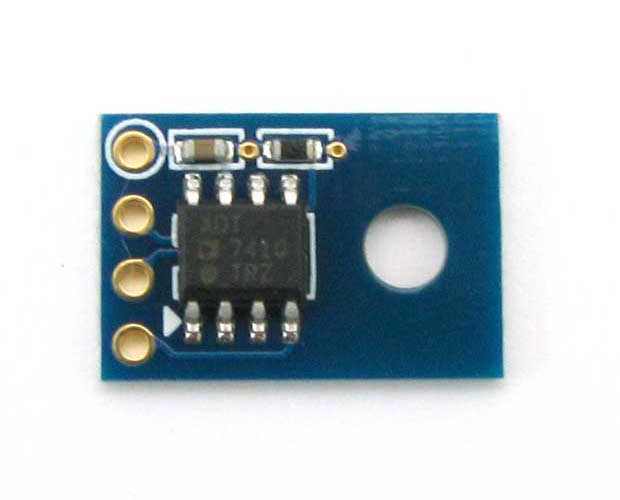

本モジュールは16ビットのI2C温度センサーIC「ADT7410」を搭載。動作電圧は2.7V~5.5Vの動作を保証。(3.3V動作時平均電源電流標準で210μA)測定温度範囲は-55℃~+150℃。デバイスをパワーダウンするシャットダウン・モードを備え、シャットダウン時の電流は標準で2μAです。
使用時に必要なI2Cのレジスタなどについては半導体メーカーwebページ「データシート
もしくは「ADT7410」とgoogleなどで検索しご覧ください。
■注意
電源電圧5V時は精度が低下します。(詳しくは半導体メーカー資料をご覧ください)
プルアップ抵抗は接続されておりません。必要時は別途ご用意ください。

【製品仕様】

  • 温度センサー:ADT7410
  • 動作電圧:2.7-5.5V
  • 測定範囲:-55 ~ +150℃
  • A/D 分解能:13/16Bit
  • 確度:-40 ~ +105℃ ± 0.5℃ (VDD:2.7-3.6V)
  • 消費電流:Max 250uA(VDD:3.3V)
  • インターフェイス:I2C
  • 基板サイズ:W16mm×D10.5mm (M3 用取付穴付)
  • 変換時間:240ms

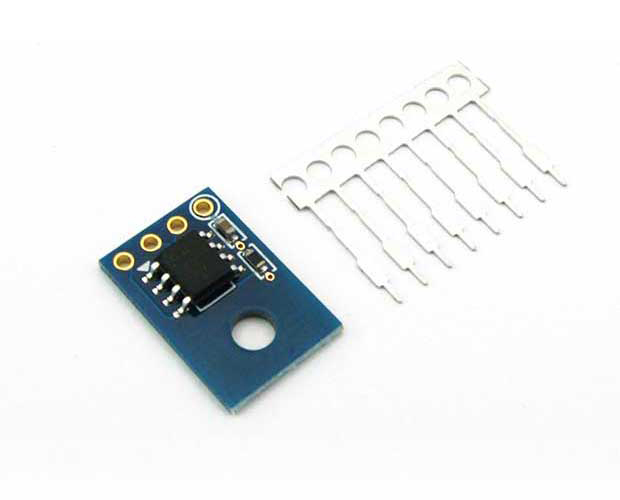

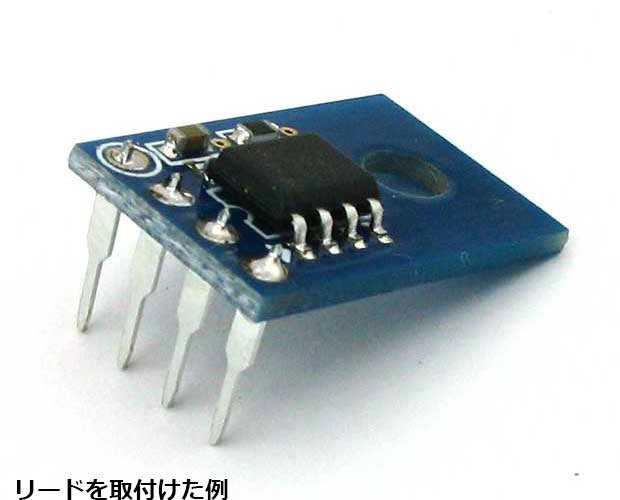

  • 付属品:基板用リード8本
