ブランド:共立プロダクツ
共立プロダクツ
製品名:技適取得済Wi-Fiモジュール
     +基板セット
型番:KP-ESPWROOM02
カテゴリ:その他・モジュール

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

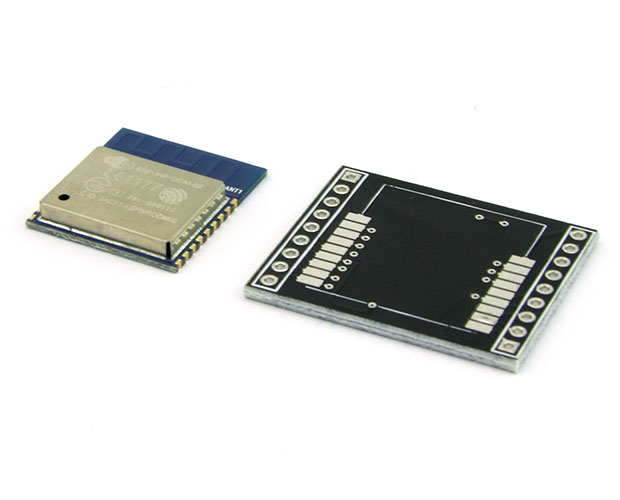

このまま即使用可能なWi-fiモジュール

TCP/IPネットワークスタック、32bitの低電力マイクロコントローラ(MCU)、およびHSPI、SDIO、UART、PWM、I2C、10bit A/Dコンバータ及びI2Sインターフェースを統合した無線LANモジュールと専用変換基板のセットです。技適取得済(工事設計認証)なので日本国内であれば手続きの必要なく、このまま使用可能です。

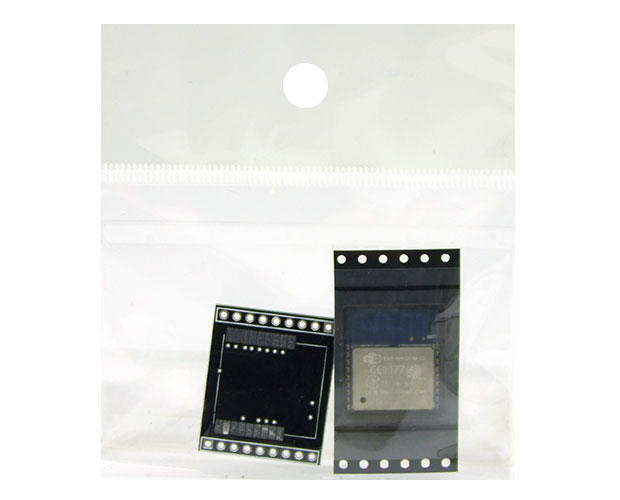

※Wi-fiモジュールは専用変換基板にハンダ付けしていません。

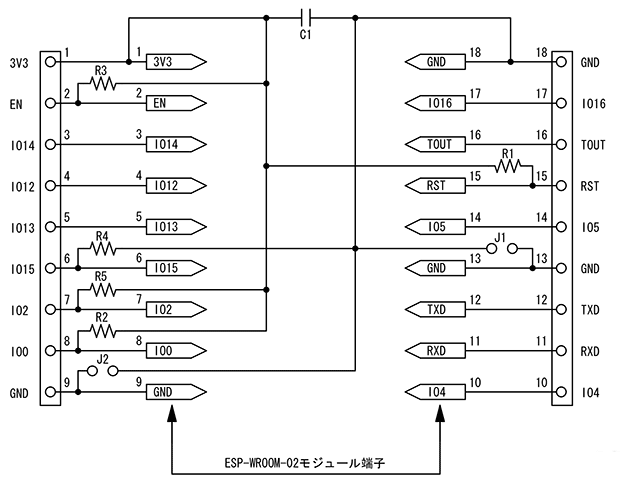

※裏面の抵抗&コンデンサーは実装されていません。別途お求めください。

【製品仕様】

  • IEEE 802.11b/g/n at 2.4 GHz
  • 周波数範囲:2.4GHz-2.5GHz
  • 低消費電力32bit MCUを一体化
  • 10bit A/Dコンバータ
  • TCP/IPプロトコルスタック
  • TRスイッチ、バラン、LNA、パワーアンプとマッチングネットワーク
  • PLL内蔵、レギュレータおよびパワーマネジメントユニット
  • インターフェイス:SDIO、HSPI、UART、I2C、I2S、IR、PWM、GPIO等
  • アンテナ:ダイバーシティをサポート
  • ディープスリープ電力:10μA以下、パワーダウン時:5μA以下
  • 起動-パケット送信時間:2ms以下
  • 待機時電力:1.0mW以下(DTIM3)
  • 出力:+20dBm(802.11bモード)
  • 動作温度範囲:-40C~125℃
  • TELEC認証済

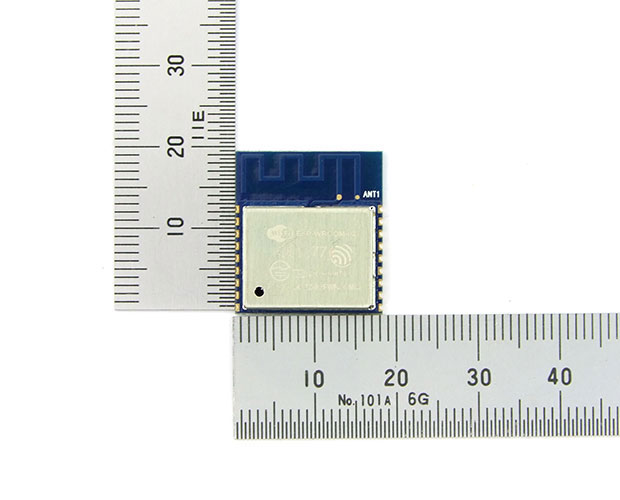

  • モジュールサイズ:18×20mm

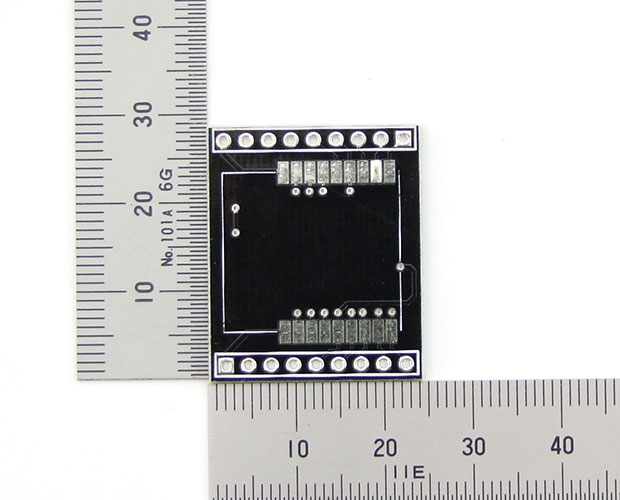

  • 基板サイズ:約29×24.5mm

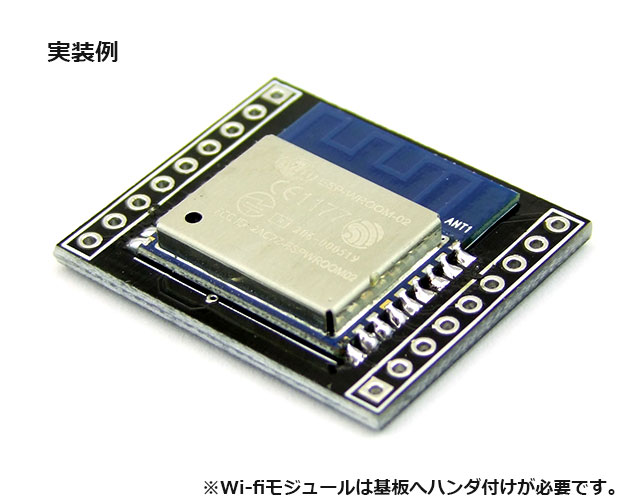

    ※Wi-fiモジュールは専用変換基板にハンダ付けしていません。
    ※裏面の抵抗&コンデンサーは実装されていません。別途お求めください。
  • ソフトウェアダウンロード(メーカーサイト/BBS)
  • ESP8266HARDWARE USER GUIDE/PDF
  • ESP8266DATASHEET/PDF
