製品名:汎用8点LED表示用ユニット カソードコモンタイプ
型番:KP-LED8K
カテゴリ:電飾効果

関連製品情報>汎用8点LED表示用ユニット アノードコモンタイプ

この製品は販売終了しました。
共立エレショップ
製品マニュアル
製品概要

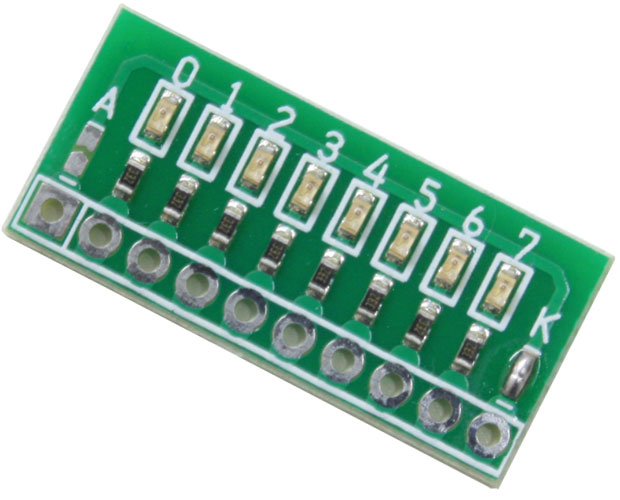

小型のLED 表示ボード

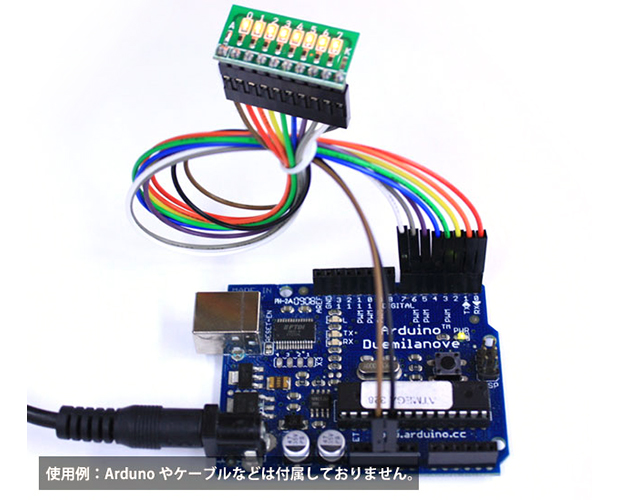

様々なマイコンボードのデバッグ作業や動作ステータス表示などに使える便利なLED ユニット。8 個のLED を実装しており、Byte 一括表示や動作確認の表示に使用できます。共通線がGND( カソードコモンタイプ) で、論理H レベルで点灯するタイプです。

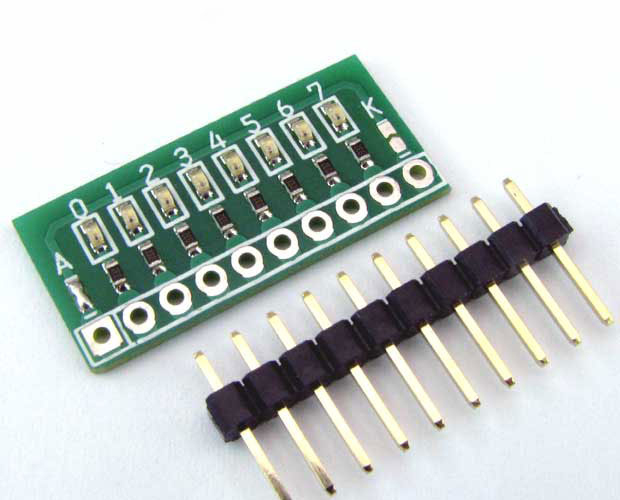

付属の10P コネクタをハンダ付けしてご利用ください。基板左の「K」文字の下のコモン端子ピンをGND( アースまたはマイナス) に接続します。

【製品仕様】

  • 論理信号:L で点灯、H で消灯
  • 表示点数:8 点
  • 制限抵抗:3.3kΩ
  • 仕様電圧:3.3V 系または5V 系論理素子用
  • 発光時の消費電流(1LED あたり):0.45mA 3.3V / 1mA 5V
  • 基板サイズ:H12×W26mm
