ブランド:共立プロダクツ
共立プロダクツ
製品名:IoTスマートスピーカーモジュール
型番:KP-RSCSP
カテゴリ:その他・モジュール

関連製品情報>IoTスマートスピーカーモジュール用
アクリルベース

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ ヨドバシカメラ
製品マニュアル/製品のWiki
製品概要

ラズパイと組み合わせて話題のAIスピーカー(スマートスピーカー)を自作できる!

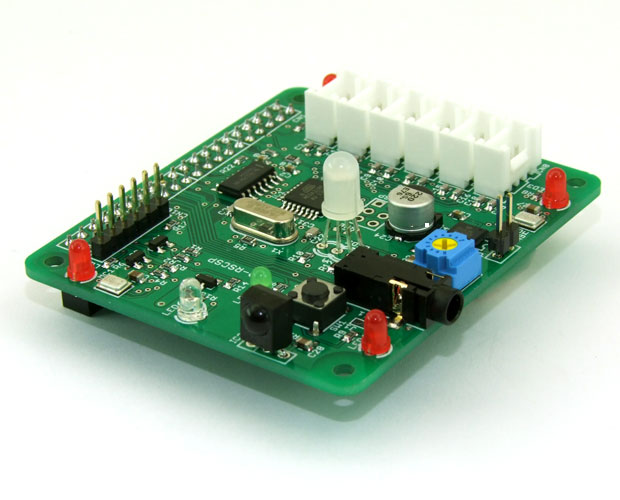

IoTスマートスピーカーモジュールは、Grove互換モジュール接続用コネクタと、Google Assistant SDKの試用に便利なMEMSマイク2系統・スピーカーアンプ・赤外線送受信インターフェース等を1枚に搭載したRaspberry Pi用拡張ボードです。

【製品仕様】

  • 対応Raspberry Pi本体:(Raspberry Piは別途ご用意ください)
    ・Raspberry Pi 3 Model B+
    ・Raspberry Pi 3 Model B
    ・Raspberry Pi 2 Model B
    ・Raspberry Pi Model B+
    ・Raspberry Pi Model A+
  • 電源電圧:5V(Raspberry Pi CPUボードから供給)
  • 通信用コネクタ:
    ・Grove互換モジュール接続用コネクタ 6系統
     I2C専用×2
     デジタル/アナログ両用×2
     デジタル専用×2
  • ・Raspberry Piシリアル出力 1系統
     電圧レベル3.3V(適合接続ケーブル:KP-232R-3V3)
  • 入力デバイス:
    ・MEMSマイク×2個
    ・押しボタンスイッチ×1個
    ・赤外線受信IC×1個
  • 出力デバイス:
    ・赤外線送信LED×1個
    ・汎用LED×6個(衛星LED×4、RGB LED×1、ステータスLED×1)
  • スピーカー出力:
    ・最大約1.5W(8Ω時)
    ・最大約2.3W(4Ω時)

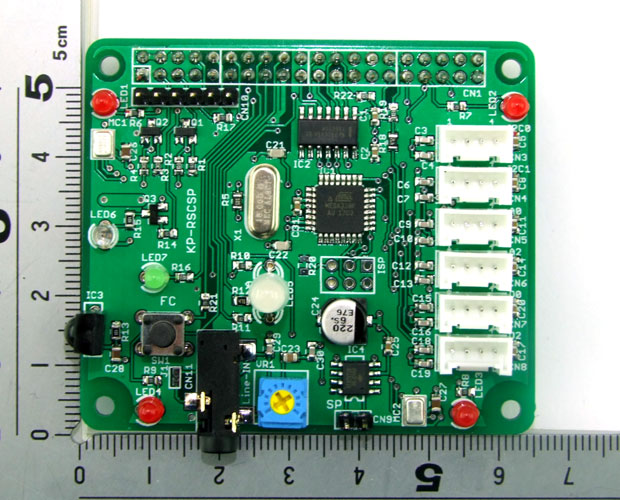

  • サイズ:約65(W)×57(D)×15(H)mm

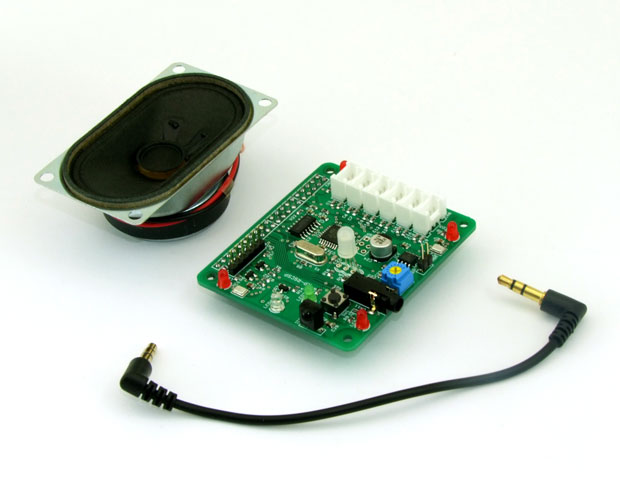

  • 付属品:
    ・IoTスマートスピーカーモジュール本体×1枚
    ・φ3.5mm 3極ケーブル×1本
    ・ケーブル付スピーカー×1台
    ※基板固定用スペーサーは付属していませんので、必要な場合は別途ご用意ください
  • 適合スペーサー:以下のいずれか(別売)
    ・スペーサー(両端メス / ネジ切有) M2.6×11mm ×4個
     ネジ M2.6×5mm 8個
    ・スペーサー(片側オス) M2.6×11mm ×4個
     ネジ M2.6×5mm ×4個
     ナット M2.6 ×4個
    ・サンハヤト Raspberry Pi用スペーサー / MPS-M2611

  • 【製品情報】
  • 弊社GitHub上に、下記の追加ドキュメントとソフトウェアを公開しています。
    ・MEMSマイク・赤外線リモコンインターフェイスの使用方法説明
    ・Groveモジュールを利用したGoogle Assistantアプリ応用事例の説明
    ・LED・押しボタンスイッチ操作用Pythonライブラリモジュール
    ・常駐型ランチャーsystemdサービス
    (上記はいずれも2018年5月現在の情報です)
    GitHub:kyohritsu / KP-RSCSP
  • 本製品は、オープンソースハードウェア「GrovePi」互換のインターフェースICを搭載し、各モジュールの制御を行っています。ソフトウェアは、GrovePi公式配布のものをご使用ください。
    GitHub:DexterInd / GrovePi

  • ■サポートに関して
    本製品の使用についてはRaspberry Piに関するソフトウェアおよびハードウェアの知識が必要です。具体的な使用方法、設定方法のサポートは一切行っておりませんので、あらかじめご理解の上お求めください。
    (GitHubにて情報を公開しております。詳しくは、弊社製品ホームページをご覧ください)
