ブランド:共立プロダクツ
共立プロダクツ
製品名:プログラマブルタイマー基板
型番:KP-TMAR08
カテゴリ:その他・モジュール

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品概要

4機能搭載のプログラマブルタイマー基板

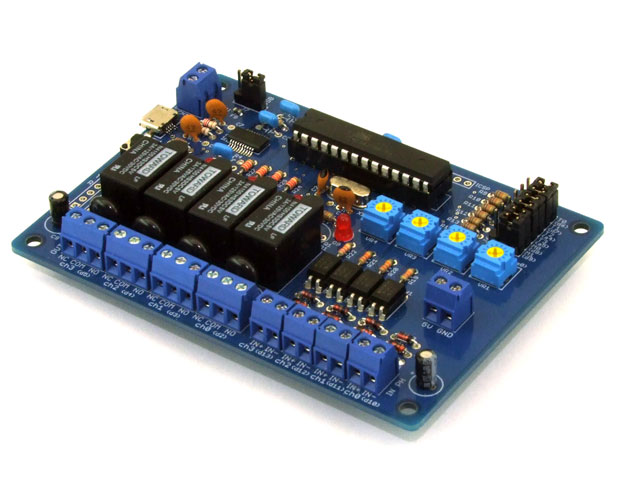

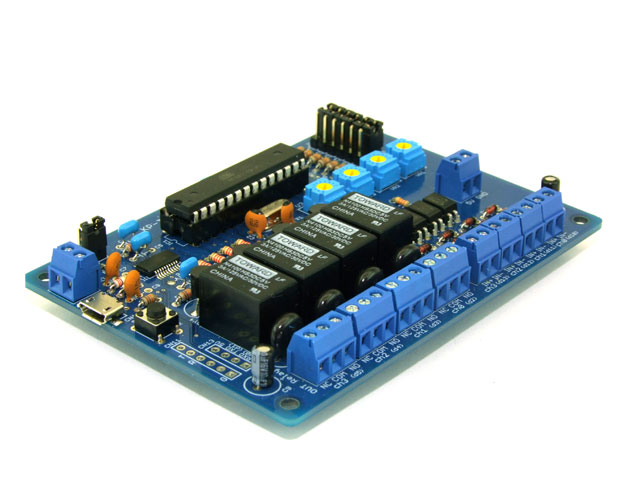

フォトカプラ入力4ch、リレー出力4chを備えたタイマーボードの基板完成品です。
  • 「単純タイマー ×4」「縦列タイマー」「ウォッチドッグ」「フリーラン順送り」の4種の機能があらかじめ組み込まれています。
  • 結線マクロ(プログラム)の書き換えによって、機能を変更することができます。
    (PCとの接続が必要です)

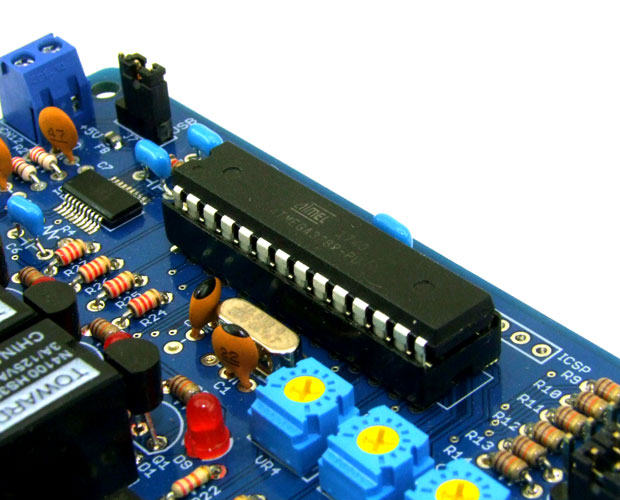

  • Arduino UNO互換機として使用することができます。
    (PCとの接続が必要です)

【製品仕様】

  • 電源:DC5V 最大200mA

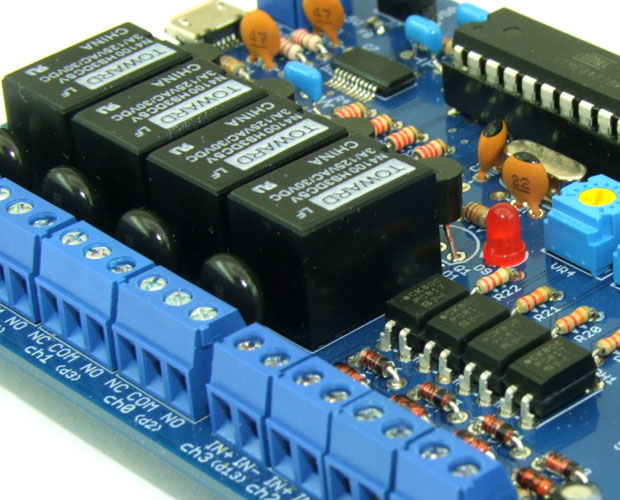

  • 入力:フォトカプラ絶縁 ×4
    ・入力電圧:5~24V
    ・入力電流:3.3mA
  • 出力:リレー接点(NO接点、NC接点)×4個
    ・定格:DC30V または AC24V
  • その他:
    ・時間調整用半固定抵抗 ×4個

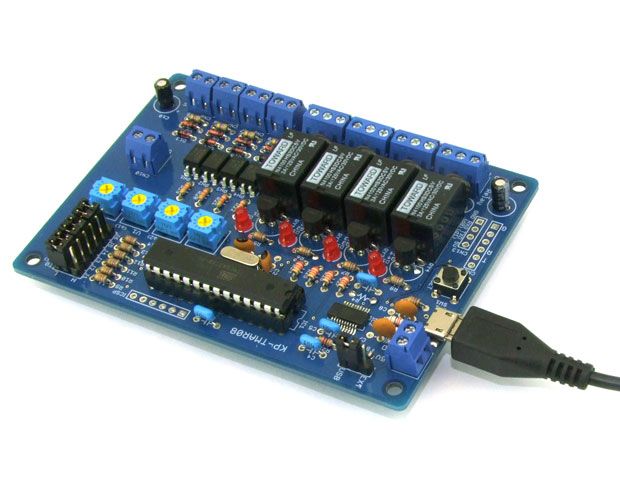

    ・USB-シリアルIC搭載

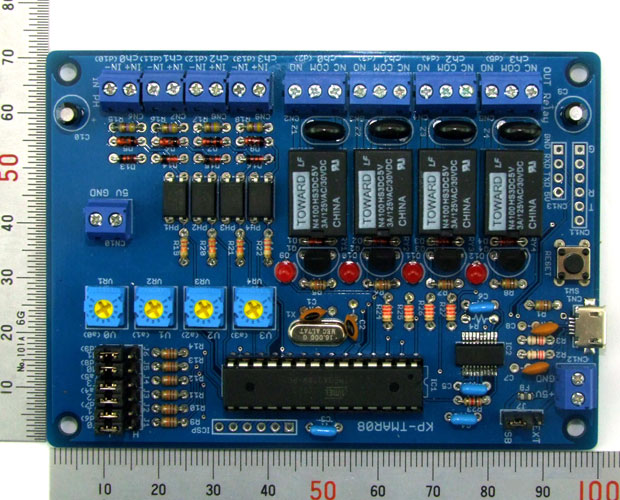

  • 基板サイズ:100(W)×72(D)×14(D)mm
  • 出荷時機能:
    ・Mode 0:単機能タイマー ×4
    ・Mode 1:縦列タイマー
    ・Mode 2:ウォッチドッグ
    ・Mode 3:フリーラン順送り
  • 結線マクロの作成・転送を行うことで、タイマー機能を変更可能(要PC接続)

【製品マニュアル】

  • 基本編 / PDF
  • 応用編(結線マクロ) / PDF
  • 応用編(Arduino) / PDF
  • 回路図,基板寸法図 / PDF
  • 出荷時マクロ図 / PDF
  • 出荷時プログラム,結線マクロダウンロードページ
