ブランド:共立プロダクツ
共立プロダクツ
製品名:Arduino 用VFD シールド
型番:KP-VFDSHIELD
カテゴリ:Arduino
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ amazon
製品マニュアル/製品のWiki
製品概要

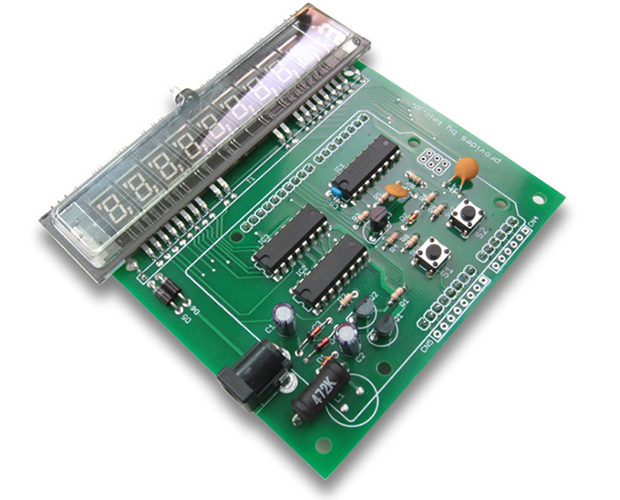

蛍光表示管駆動ユニット

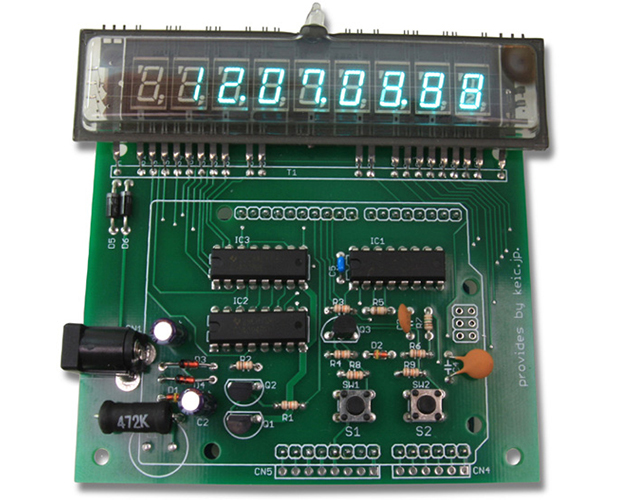

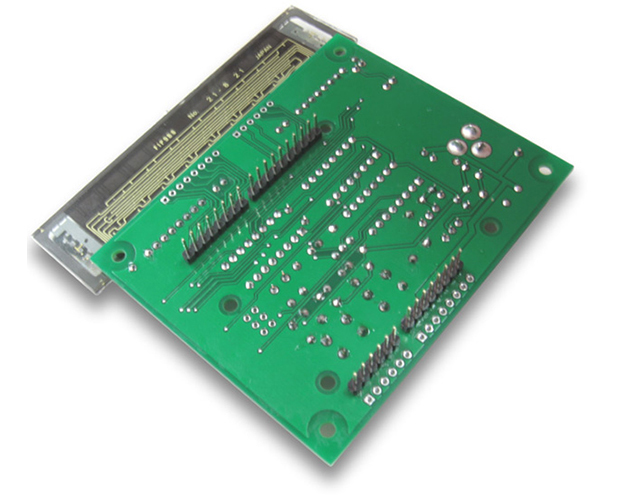

蛍光表示管を使用した9桁の数字表示ユニット。Arduinoからスケッチを用いて数字を表示させることができます。表示管はダイナミック表示形式のため、ソフトウェアでダイナミック点灯をコントロールして表示します。表示に必要な高電圧電源もArduinoから出力されるパルスを元に作成しています。基板裏側にArduino接続用の端子があり、Arduinoボードに搭載してシールドとして使えます。※Arduinoボードは別売りです。

【製品仕様】

  • 電源電圧:DC5V ±5%
  • 動作電流:180mA
  • 表示形式:7 セグメント+記号
  • 表示桁数:9 桁 *桁ドライブ出力は10 桁対応
  • コントロール信号:多重化クロック+データ+ラッチ信号
  • コネクタ配置:Arduino 準拠
  • 基板サイズ:約100mm×100mm×25mm
  • 使用する際はArduinoまたはこれに類するCPUボードを必要とします
  • サンプルスケッチはArduino UNO Rev3 で動作確認をしています
