ブランド:共立プロダクツ
共立プロダクツ
製品名:Wi-Fiリレー【基板完成品】
型番:KP-WIFIRY
カテゴリ:その他・モジュール

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki

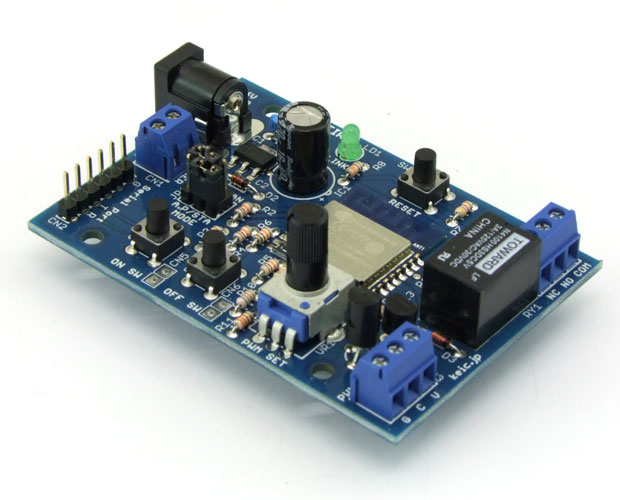

製品概要

Wi-Fiのある所、どこからでもリレー操作OK

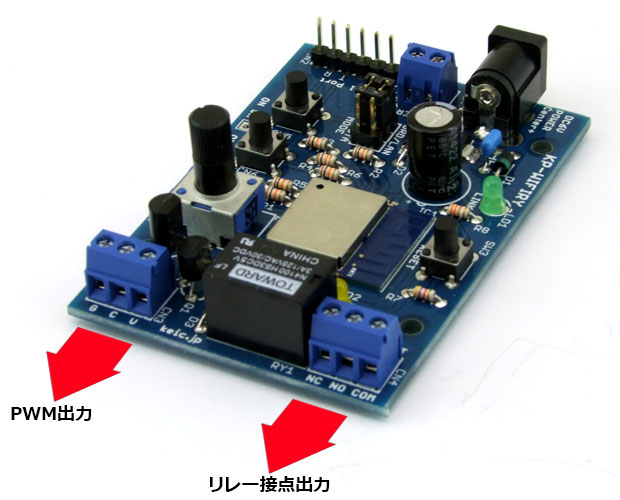

下記の3パターンの接続方法で基板上のリレー接点出力とPWM出力を制御することができます。
1.基板間で接続して使用
本基板 KP-WIFIRY が2枚必要です。
送受信兼用の基板なので、どちらかを送信、受信に設定するだけで自動的にペアリングして使用できます。

2.Wi-Fi機能を持った端末に接続して使用
KP-WIFIRYをアクセスポイントモードで起動し端末機器をステーションモードで接続してWEBブラウザから基板を制御します。

3.既存のWi-Fi回線に接続して使用
KP-WIFIRYをステーションモードで起動し既存のWi-Fiアクセスポイントに接続しネットワーク上の機器でWEBブラウザから基板を制御します。

  • 制御項目
    「リレー接点出力のON/OFF」
    「PWM出力のパルス幅を0~100%で100段階で変化」

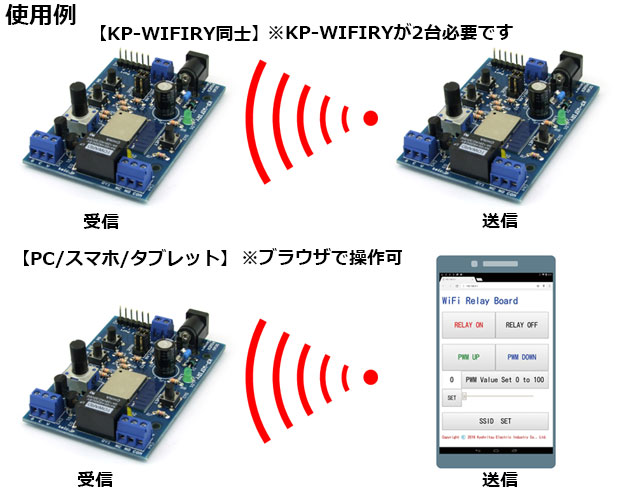

  • 使用例
    ・KP-WIFIRY 2台を使用する場合
    センサー系のリレー出力の接点を、一方のKP-WIFIRYのON/OFF SWの外部入力端子に接続することで、もう一方のKP-WIFIRYのリレー接点に状態を反映させることができます。例えば、人感センサー(GIR-324)のリレー動作を離れた部屋の(KP-WIFIRY)のリレー動作に反映すれば離れた場所からでも人が部屋に入ったことを確認できます。

    ・KP-WIFIRY 単体でPC(Wi-Fi接続済み)、スマホから制御する場合
    PWM出力とリレー出力接点と組み合わせて使用すれば、まず接続した機器の電源をONにし、PWM出力を調整してLED照明の明暗、DCファンモーターの速度などが変えられます。

  • 共立プロダクツ Wi-Fiリレー KP-WIFIRY その1


    共立プロダクツ Wi-Fiリレー KP-WIFIRY その2

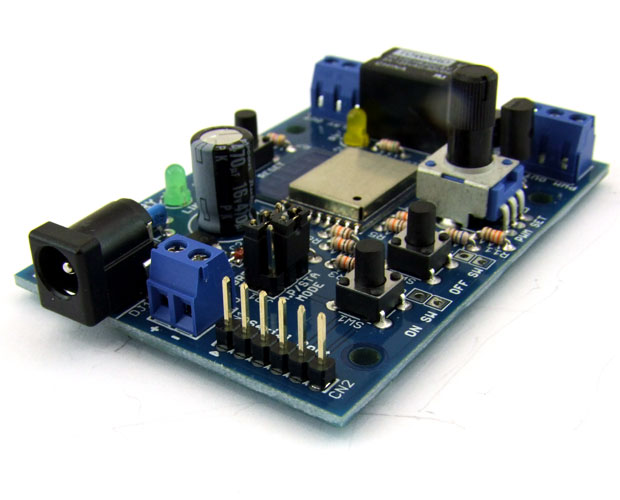

    【製品仕様】

    • 電源電圧:DC4.8~6.0V
      ・DCジャック:内径φ2.1mm センター+
      ・汎用端子:AWG16~26 配線材
    • 動作電流:最大450mA
      ・平均約100mA、リレー動作時約140mA

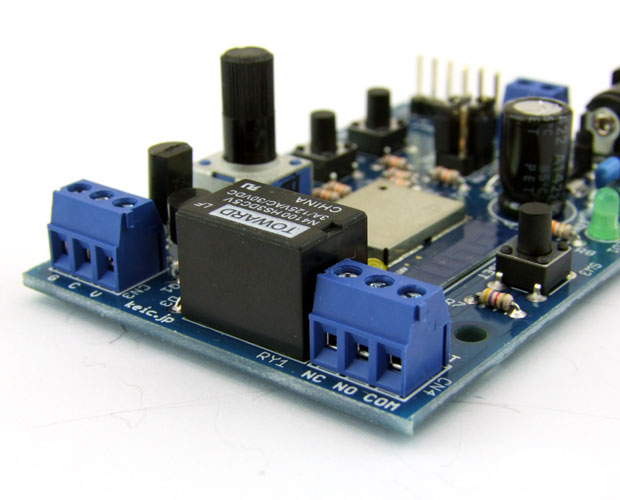

    • リレー接点出力:1系統
      ・接点定格:3A AC125V/DC30V
    • オープンコレクタ出力(PWM出力):1系統
      ・絶対最大定格(コレクタ電流) 800mA [DC30V]
      ・PWM周波数 1KHz、パルス幅 100段階で調整可能
    • 入力:
      ・タクトスイッチ2系統
      ・ボリウム1系統
    • Wi-Fi部:
      ・使用モジュールESP-WROOM-02 [TELEC認証済]
      ・周波数:2.4GHz~2.5GHz
      ・送信出力:約+20dbm(802.11b時)
      ・受信感度:約-91dbm(802.11b時)
      ・プロトコル:802.11b/g/n
      ・Wi-Fiモード:2種
      ・A.P(アクセスポイントモード)
      ・STA(ステーションモード)
      ・セキュリティ:WPA/WPA2

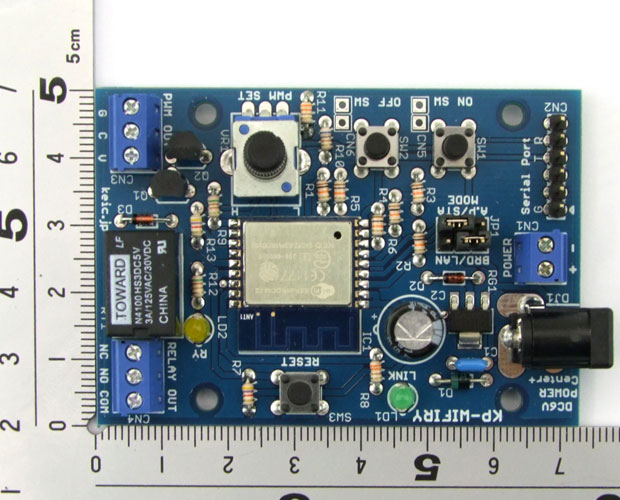

    • 基板サイズ:72.4(W)×50.0(D)×24.0(H)mm(W値は突起部を含まず)
    • ケース対応:タカチ プラスチックケースSW-85
      ※取り付けには穴あけ加工が必要です。
    • 【注意】
      ・AOSS(自動設定)は使用できません。接続設定は手動で行います。> ・SSID、PassWordは30文字以内のネットワークにしか接続できません。
      ・当製品は、1基板です。基板同士で通信する場合はもう1台同じものが必要です。(1対1のみ可)
      ・送受信兼用ですが、制御は双方向ではありません。どちらかが送信または受信になります。
      ・当製品をブラウザで操作する場合は、PCまたはスマートフォンやタブレットなどをご用意ください。
