ブランド:ケイシーズ/KEISEEDS
ケイシーズ
製造中止製品

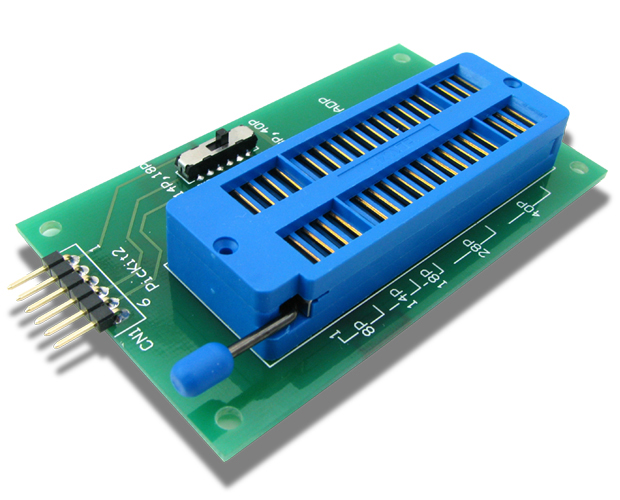

製品名:PICkit2用書込アダプタ
型番:PK2ADP
カテゴリ:PICライタ

関連製品情報>PK2ADP対応ケース黒


製品マニュアル/製品のWiki
製品概要

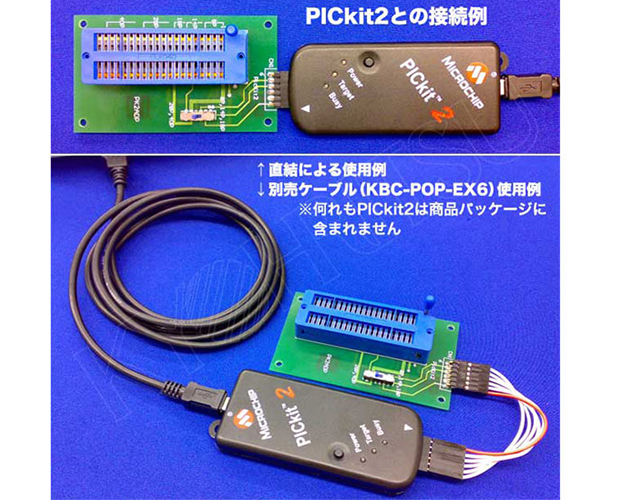

お手持ちのICSP(PICKit2/PICKit3)にこのPK2ADPを繋ぐことで、インサーキット書込みだけでなく“インサーキットに拠らないPIC単独書込み”にも対応可能になります。
書き込みにはMPLAB IDEもしくは、PICkit2付属の書き込みプログラムを使用します。

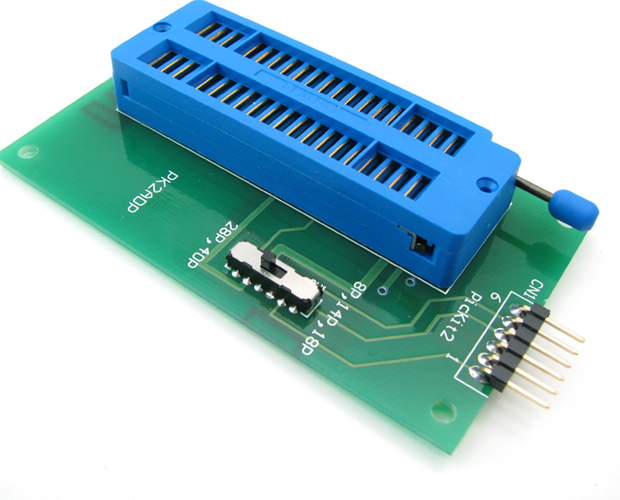

対応ピン数は8、14、18、28、40ピンで、右写真のスイッチで切り替えます。
※書込めるPICの種類はPICKit2(PICKit3)のサポートによります。また対象PICは、PIC12F、PIC16F、PIC18FシリーズですがPK2ADPで変換できない足配置のPICがあることを予めご了承ください。

【製品仕様】

使用できるPICデバイスについては下の表を参照ください。
ICSP端子表
  PICのpin数
端子数 8pin 4pin 18pin 28pin 40pin
MCLR端子 4 4 4 1 1
VCC端子 1 1 14 20 11,32
GND端子 8 14 5 8,19 12,31
PGD端子 7 13 13 28 40
PGC端子 6 12 12 27 39
注1:端子番号は、各pin数で数えた番号で、40pin換算ではありません。
注2:上記配列に一致しない場合は書き込みできません。
