ブランド:ケイシーズ/KEISEEDS
ケイシーズ

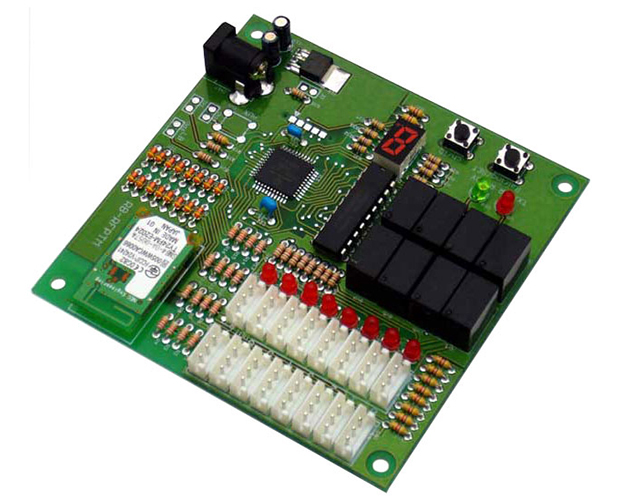

製品名:2.4GHz帯無線式接点信号中継ボードDC12V
型番:RB-RFPTM-12V
カテゴリ:ワイヤレス制御
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要
入力信号を相手側の出力に伝送する無線式接点信号中継ボード(電源電圧12V)。わずらわしい接点間の配線を省略・無線化できます。2.4GHz帯の電波を使用し、見通し距離で40mの通信が可能です(通信距離は環境により左右されます。40mは保証値ではありません)。無線モジュールはTELEC認証取得済み、電波法上の無線設備に対する使用許可申請は不要です。※本品単独では機能しません。2枚ペアとして運用、またはリモコン子機基板を別途ご用意ください。

【製品仕様】

  • 電源電圧:DC12V
  • 消費電流:静止時平均70mA(全リレーOFF、入力未接続)
  • 消費電流:動作時平均190mA(全リレーON、入力未接続)
  • 基板寸法:88mm×89mm
  • 入出力:接点信号、入出力各8点
  • 【無線モジュールの部】
  • 使用モジュール:TY24FM-E2024(NECエンジニアリング製) TELEC認証取得済み
  • 通信距離:約 40m(直線状態で間に遮蔽物が無い場合の参考値)
  • 使用周波数:2.4GHz 帯(ISMバンド)
  • 送信出力 / 方式:最大 1mW(アンテナ給電点での値) 直接拡散方式
【接点信号中継】
構成:RB-RFPTM基板×2枚。
動作:2枚の基板間の接点信号を相互に無線中継します。

【リモコンシステム】
構成:RB-RFPTM 基板×1枚、RB-RFRM ×1台~16台
動作:本基板はリモコンの親機として機能し、リモコン
端末を1台~16台接続する事ができます。
