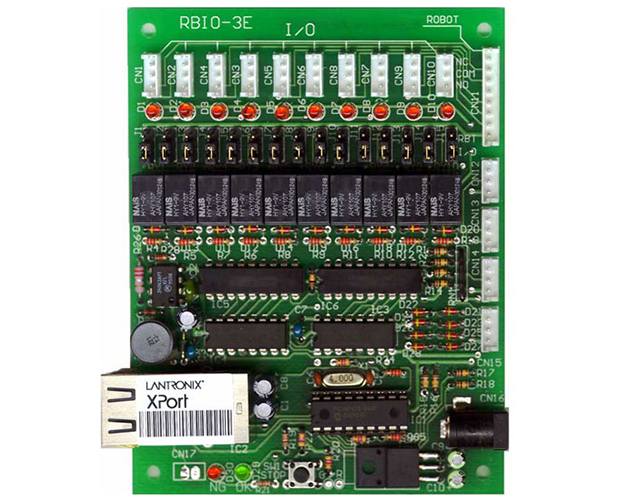

製品名:Ethernet接続リレーボード
型番:RBIO-3E
カテゴリ:リレー制御ボード


この製品は生産を終了しています。
製品マニュアル/製品のWiki
製品概要
RBIO-3Eは、ネットワーク接続タイプの10chリレーコントロールボードです。
ネットワークには、10base-T/100base-TX による、イーサネットを使用します。
LAN 接続ですので、操作用PCと、RBIO-3Eが離れていてもコントロールできます。
また、アプリケーションの製作を容易にするため、仮想COMポートドライバ(Windows用)が標準添付されています。
Windows以外のPCではソケット通信を行うことでRBIO-3Eをコントロールする事ができます。
(仮想 COM ポートドライバは、ハードウエアによるシリアル通信用 COM ポートをソフト的に実現する機能です。これによりRBIO-3Eを、LANに接続していることを意識せずに、シリアルコントロール用ソフトを用いてコントロールすることができます)

【製品仕様】

  • 電源電圧:9V~ 12V
  • 消費電流:(全て標準電流 電源電圧=9V/12Vの順)
  •   静止時:85mA/65mA LAN 未接続、全リレーOFF
      全リレーOFF:125mA/100mA 100base-TX LAN 接続
      全リレーON:300mA/350mA 100base-TX LAN 接続
  • プロトコル:TCP/IP、UDP、DHCP、HTTP、ICMP、TELNET
  • LANインターフェース:RJ-45イーサネット 10base-T 100base-TX 自動センス
  • 電源端子:2.1φセンター+(プラス)、ACアダプタ入力
  • 出力:10組 / リレー接点 /NC,NO,COM の3線式
  • 接点容量:DC30V1A/AC125V0.5A
  • 入力:4 組 / 対GND接続接点入力/予備5V電源端子付き
  • 専用端子:ロボットアーム「MR-999」用:5関節、正転、逆転、停止
  • コマンド:個別I/Oのコントロールコマンドおよびロボットアーム
  • 「MR-999」専用コマンド(パスワード設定可能)
  • ■必要な機器
    本ボードを動作(確認動作)させるのに必要な機材は以下の通りです。
  • 電源:9V~12Vの安定化された 300mA程度を供給できること。プラグは2.1φセンター+のこと(ワンダーキット製 WN-09130P、WN-12100Pなど)
  • ネットワーク機能を持った Windowsマシン(付属設定プログラム及び COMリダイレクタを使用す る場合)またはLinux等のネットワーク対応マシン(Telnetによる設定及びソケット通信での操作を行う場合)
  • LANの接続環境(HUB 経由または、クロスケーブルによる直接接続)
  • ※注意:本基板の電源は最大12Vで、車のバッテリーでも動作可能です。しかし、車のバッ テリーの様な供給能力の大きい電源から供給する場合は、短絡事故等で火災になる場合がありますので、必ず途中にヒューズを挿入してご利用ください。
