製品名:シリアル接続サーボモータコントロールボード
型番:RBIO-5P
カテゴリ:サーボモータ制御ボード

この製品は販売を終了しております。
製品マニュアル/製品のWiki
製品概要

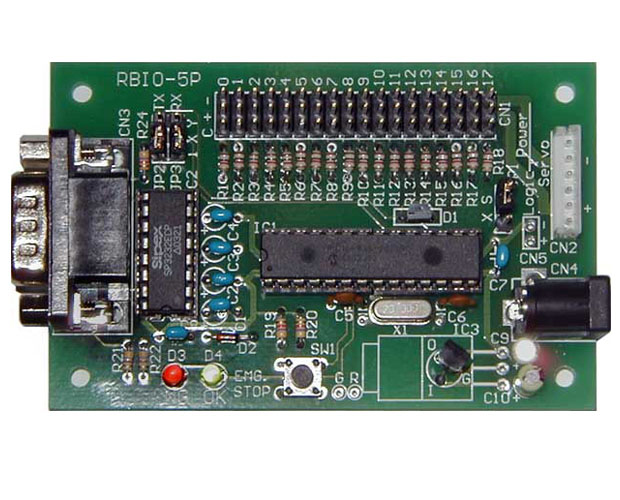

    18個のサーボモータをコントロールする制御基板です。実際の制御は、パソコンなどのRS-232Cポートを使用します。本基板のコントロールにはワンチップ CPU(PIC16F876)を使用し、ASCII文字列で構成されたコマンドを、サーボモータのポジションパルスに変換します。
    【特徴】
  • サーボモータ個々のポジションで位置校正が行えます。
    各サーボで、指示に対する回転位置を同一に校正する事ができます。
  • 多サーボが必要な場合、マルチボード構成が可能です。
  • 制御命令に一般的な文字列を使用します。
  • インターフェースは一般的なシリアル信号です。

【製品仕様】

  • 電源:ロジック用 4.8V~7.2V 標準5V
    :サーボモータ用 標準4.8Vまたは6V(サーボモータの定格による)
  • 電流:ロジック用 12mA(RS232Cコネクタ , サーボモータ未接続時)
    :サーボモータ用 使用サーボの消費電流による(最大10Aまで対応)
  • シリアル I/F:RS-232Cレベル/9600bps/8bit/パリティー無し/9pinオスDCE 結線
  • 出力:サーボモータ用3Pコネクタ18組
  • その他:マルチボード接続用のシリアル信号送りコネクタ付き
    【必要な機器】
    本ボードを動作(確認動作)させるのに必要な機材は以下の通りです。
  • サーボモータ
  • ロジック用電源
    5V程度の電源をご用意ください。
  • サーボモータ用電源
    一般的なサーボモータは、4.8V(Nicd電池4本)を標準にしています。
    4.8VタイプのサーボモータではNicd電池を用いるか、5V出力のスイッチング電源をご用意下さい。
  • 条件に拠っては、ロジック用電源を、サーボモータ用電源と共用できます。

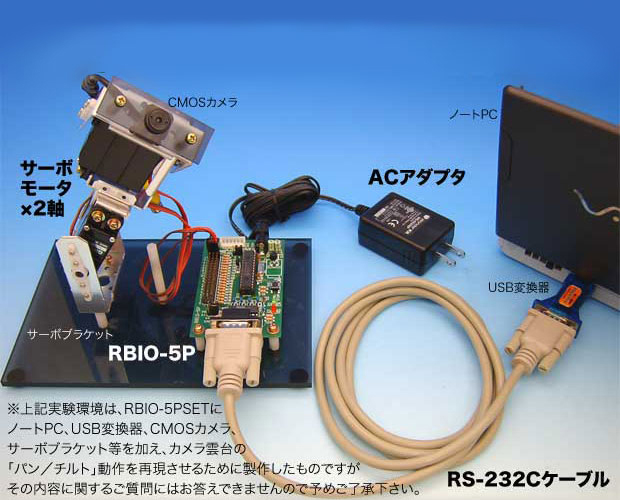

  • COMポートが実装されたWindowsマシン(又は USB-COM変換アダプタ)
  • COMポート接続用9Pメス<>9P メス、ストレートタイプのケーブル
  • ※注意:本基板はスイッチング電源以外に6Vの鉛バッテリーやNicd 電池で動作可 能です。しかし、バッテリーの様な供給能力の大きい電源から供給する場合は、短絡事故等で火災になる場合がありますので、必ず途中にヒューズを挿 入してご利用ください。
