ブランド:共立プロダクツ
共立プロダクツ
製品名:シリアル→パラレル変換ボード付16x2【白色】OLEDカラーディスプレイ
型番:SO1602AWWB-UA-WB-U+OLED_DRV-S1
カテゴリ:Arduino(OLED)

関連製品情報>シリアル→パラレル変換ボード付16x2【黄色】OLEDカラーディスプレイ
-->

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

シリアル信号でOLEDを制御

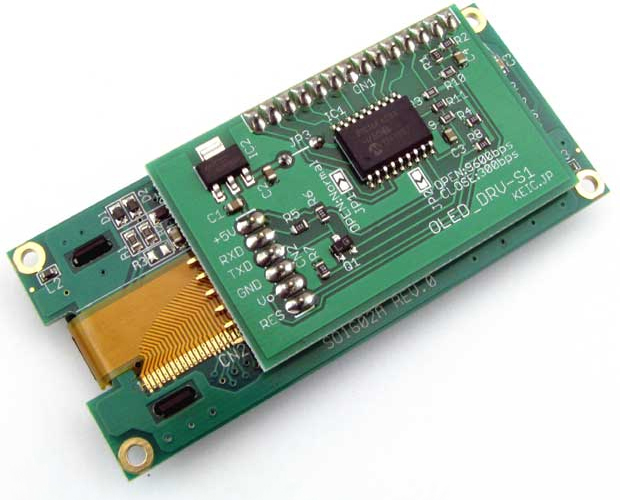

【白色】16×2行白色発光のOLED(有機発光ダイオード)と、シリアル信号をOLED用パラレル信号に変換するアドオンボードのセット。アドオンボードを使用することにより、マイコンのシリアル信号から少ないポートでOLEDを制御することが可能。Arduinoボードならば接続してプログラムするだけですぐに文字を出すことができます。

【製品仕様】


【OLED_DRV-S1の主な仕様】
●アドオンボード OLED_DRV-S1は、合計11本の制御線を必要とするOLED表示器への書込みをシリアル通信に置き換えることができます
●電源電圧:標準 DC5V (3.8~5.25V)
●消費電流:6.5mA(SO1602A 全消灯時) / 60mA (SO1602A 標準輝度にて全dot点灯時) (輝度最大時の全点灯参考値 80mA)
●基板サイズ:52×32mm 厚さ約7mm
●シリアルインターフェース:
通信速度:300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps
通信条件:bit長 8bit、1stop bit、バリティーなし、フロー制御なし、信号レベル TTL互換、電源電圧振幅
●その他:コントローラリセット端子、輝度調整端子(SO1602互換用)

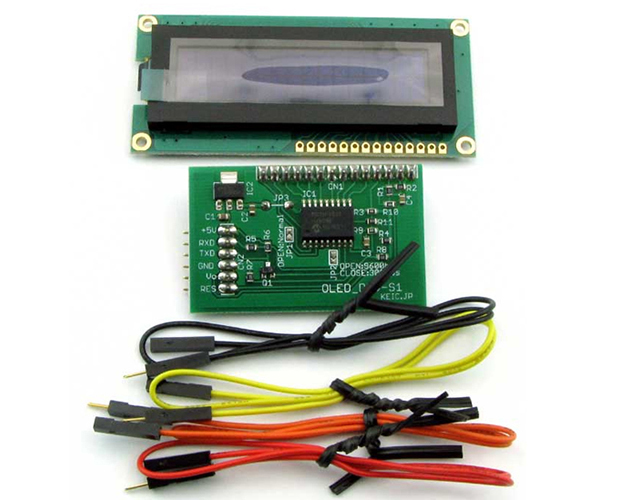

●セット内容:OLED(SO1602AWWB-UA-WB-U)×1、OLED_DRV-S1×1、接続用ケーブル×4(赤・黒・黄・橙)
●Arduinoにて使用する際の解説も付属説明書に明記しております
●Arduinoで英数を出す場合は簡単にできますが、カタカナを出す際はキャラクターコードを直接設定する必要があります
●ダイレクトモードなどもっと詳しい説明書はこちらのPDF説明書をご覧ください
