ブランド:ワンダーキット/WonderKit
ワンダーキット

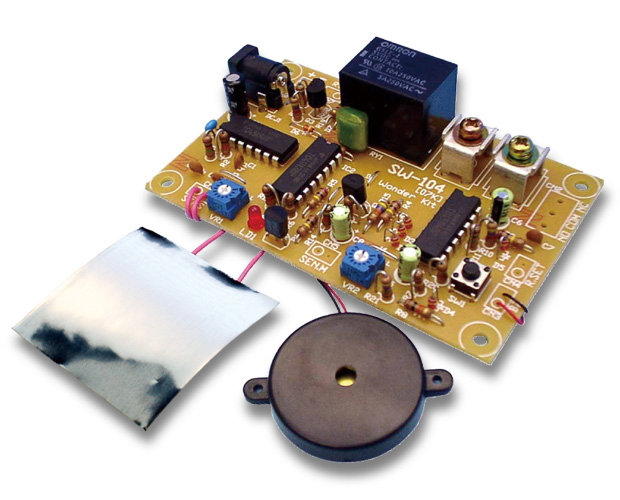

製品名:タッチセンサー2【キット】
型番:SW-104
カテゴリ:センサー

関連製品情報>震動センサー【キット】
関連製品情報>ショックセンサー【キット】

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ amazon
製品マニュアル
製品概要

静電容量変化検出型のタッチセンサー

センサーの金属板に手、指などの人体の一部を触れる事によって生じる微少な静電容量変化を検出してリレーを動作させます。センサー感度は調整可能で、リレーの動作モードも4種から選択することができます。
ブザー付きなので、センサーの検出を音で知ることも可能です。

【製品仕様】

  • 電源電圧:DC5V (DC4.5~6V可)
  • 動作電流:約80mA
  • 待機電流:約0.5mA
  • リレー定格負荷:AC120V 5A(誘導負荷), 10A(抵抗負荷)
  • リレー接点構成:1c接点 ※端子台は[COM][NO]のみ
  • 動作モード:4種(シンクロ、ホールド、サイクリック、タイマー)
  • タイマー時間:約1~14秒
  • 基板サイズ:W88×D55×H22mm
  • 【リレー動作モード】
  • 連続=触れている間[ON」
  • 保持=触れるとリセットするまで「ON」
  • サイクリック=触れる度に「ON」「OFF」が切り替わる。
  • リトリガタイマー=触れるとタイマー開始し、タイマー動作中に触れるとタイマー延長。
