ブランド:ワンダーピュア/WonderPure
ワンダーピュア
製造中止製品

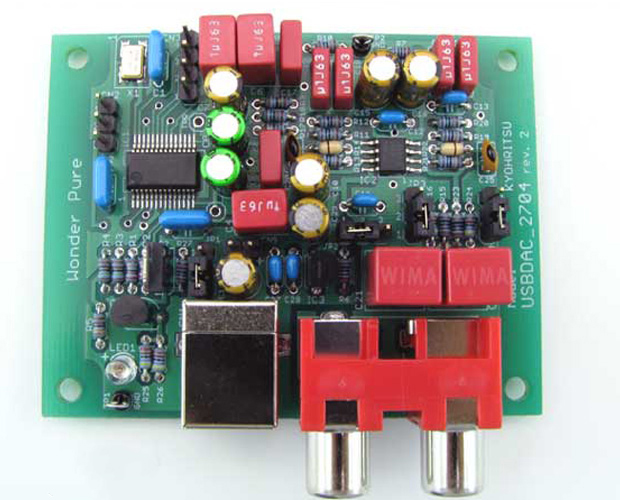

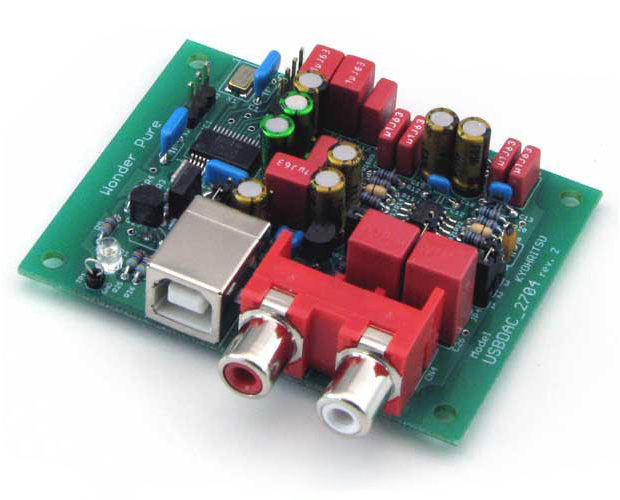

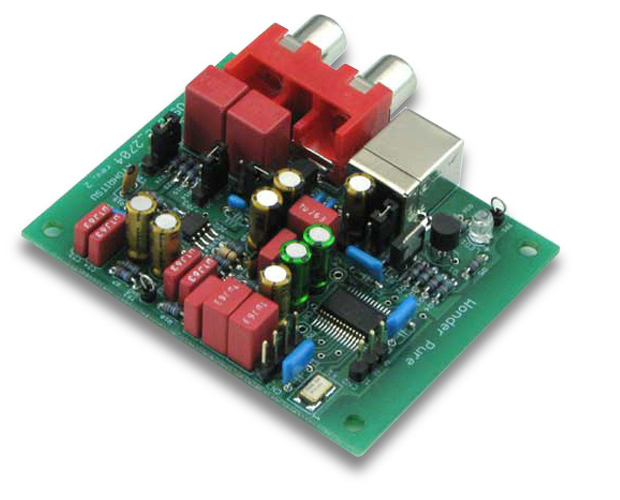

製品名:USB-DAC組立キット
型番:WP-9204USB-DAC
カテゴリ:PCオーディオ

関連製品情報>USB-DAC用アクリルベース
関連製品情報>USB-DAC【基板完成品】

この製品は【基板完成品】のみの販売となります。
後継製品
製品マニュアル/製品のWiki
製品概要

「ワンボード」で「外部電源不要」「高性能」「高音質」をも追求した「USB-DAC」キット

    【主な特徴】
  • ビギナーからベテランまで幅広い層の方々にパソコンオーディオを楽しんでいただける、USB接続の高性能DAコンバータキット。
  • 【パソコンの「USBデジタル信号」を「アナログオーディオ信号」に変換】
  • お手持ちのパソコンとオーディオ機器の間に本機を接続するだけで、いま話題のパソコンオーディオを始めることができます。
  • 【入出力端子を含めた全パーツをワンボードに搭載】
  • 信号経路を最短にして高性能を追求するとともに、初心者にも扱いやすいよう配慮しました。
  • 【外部電源不要】
  • USB端子から供給される電源(バスパワー)で動作させることができます。
  • 【高性能と高音質を追求】
  • 高精度水晶発振モジュール(±2.5ppm)を採用。パソコン側のクロック精度に関係なく動作。クリアで抜けのよい音質を実現しました。
  • ドイツ「WIMA」社のフィルムコンデンサーなど厳選した高音質パーツを採用しました。
  • 【より高性能・高機能にバージョンアップ可能】
  • 外部電源(セルフパワー)に変更可能。電源ノイズの影響を低減することにより、さらなる高音質を実現できます。
  • 「デジタルボリューム」および「アナログボリューム」機能を追加できます。プッシュスイッチおよびボリュームを追加することにより本機での音量コントロールが可能になります。
  • 【初心者にも組立てやすいように配慮】
  • フラットパッケージの小型ICは基板に実装ずみ。ハンダづけのできる方なら組立て可能です。
  • 簡単に組立可能なUSB-DAC用アクリルベースを同時発売。透明な質感が高級感を演出します。

【製品仕様】

  • 外部電源(セルフパワー)に変更可能。電源ノイズの影響を低減することにより、さらなる高音質を実現
  • 「デジタルボリューム」「アナログボリューム」機能の追加が可能
  • 入力:USB(Bタイプ)
  • 出力:アナログオーディオ信号(RCA端子)
  • サンプリング周波数:32kHz、44.1kHz、48kHz
  • 電源:USBバスパワー/外部電源(9~12V)
  • 消費電流:約35mA
  • USB-DAC:TEXAS INSTRUMENTS PCM2704
  • オペアンプ:TEXAS INSTRUMENTS OPA1612
  • 対応OS:Windows XP、VISTA、7(32/64bit) / MAC OS X(v10.5以降検証済)
  • 基板サイズ:W70×D55×15mm(突出部は含まず)
