ブランド:ワンダーピュア/WonderPure
ワンダーピュア
製造終了製品

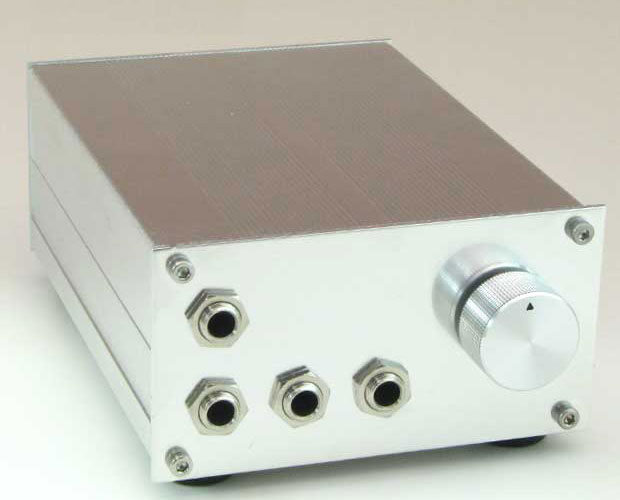

製品名:ヘッドフォンセレクターパーツセット
型番:WP-9303SL
カテゴリ:ケース・その他

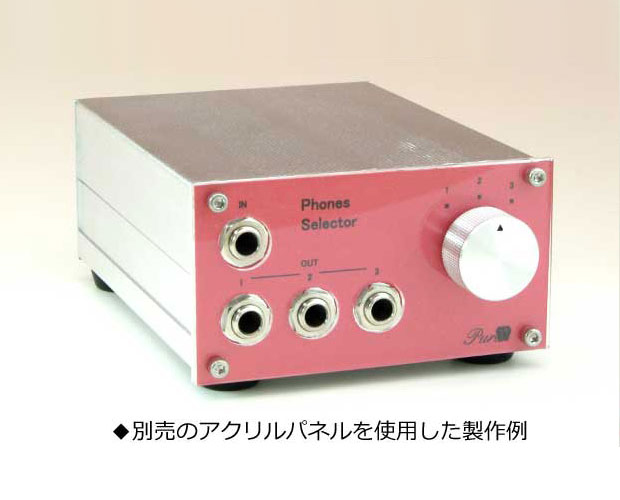

関連製品情報>ヘッドフォンセレクター用アクリルパネル

製品マニュアル
製品概要

ヘッドホン3台を簡単切替!

ヘッドホン用セレクターキット。3台までのヘッドフォンが接続でき、ツマミで簡単に切換えができます。ヘッドフォンのコネクタを抜き差しする煩わしさから開放され、コネクタ部の消耗も防げます。
(掲載:2014.4.14)
弊社製ヘッドフォンセレクターパーツセット/WP-9303SLの説明書の・実体配線図(内側から見たところ)の図において、配線図に一部間違いがありました。
※2014.04.14以前に製品をご購入されたお客様に関しまして、パーツなどには問題がありませんので、下記リンクの説明書及び訂正図を参考に配線の修繕をして頂ければ、問題なく使用できることを確認しております。大変ご迷惑をおかけ致しますが、今後とも弊社製品をよろしくお願い致します。

【製品仕様】

  • ヘッドホンセレクターの製作に必要なケースと部材のパーツセット
  • 電源不要のパッシブタイプ
  • 入力1系統、出力3系統
  • 外形サイズ:W110×H60×D140mm(突起物含まず)

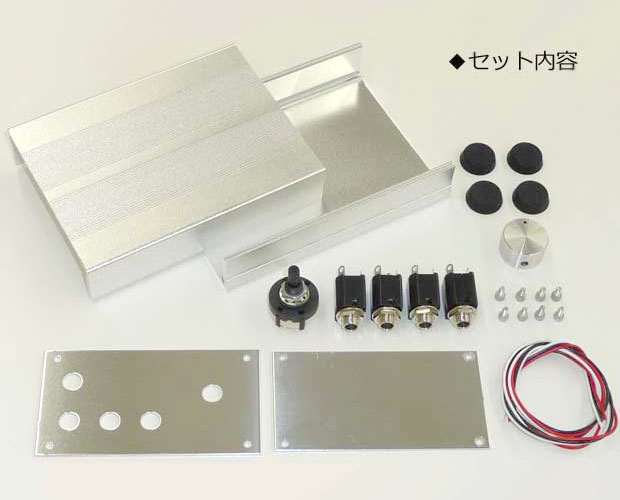

  • 【セット内容】
  • コの字型(×2ピース)アルミケース(Type106-140)
  • 穴あけ加工済フロントパネル×1
  • リアパネル×1
  • ロータリースイッチ 2回路3接点×1
  • メタルツマミ×1
  • 6.3φステレオ用標準ヘッドフォンジャック×4
  • ゴム足×4
  • パネル取付ネジ(M3×6mm六角穴)×8
  • 配線材 AWG22 黒×30cm
  • 配線材 AWG22 赤×60cm
  • 配線材 AWG22 白×60cm
