ブランド:ワンダーピュア/WonderPure
ワンダーピュア
製品名:高音質モノ・パワーアンプ組立キット
型番:WP-AMP15W-MN
カテゴリ:アンプ(アンプ周辺機器)

関連製品情報>高音質±電源ユニット組立キット

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

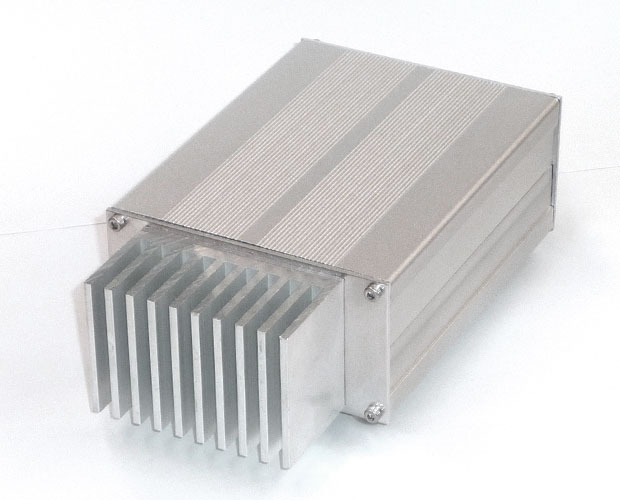

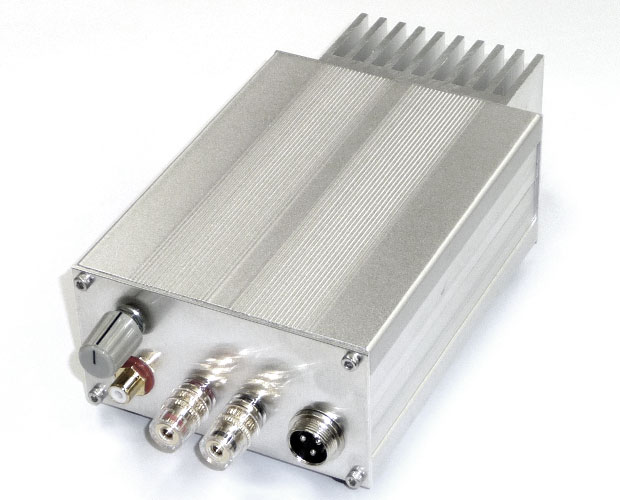

高音質アナログパワーアンプのフルキット!

  • STマイクロ社「TDA7294」アナログパワーIC採用
     ソフト&クリアなMOS-FETサウンド!!
  • 出力15W(電圧±22V 8Ω負荷 THD0.02%)

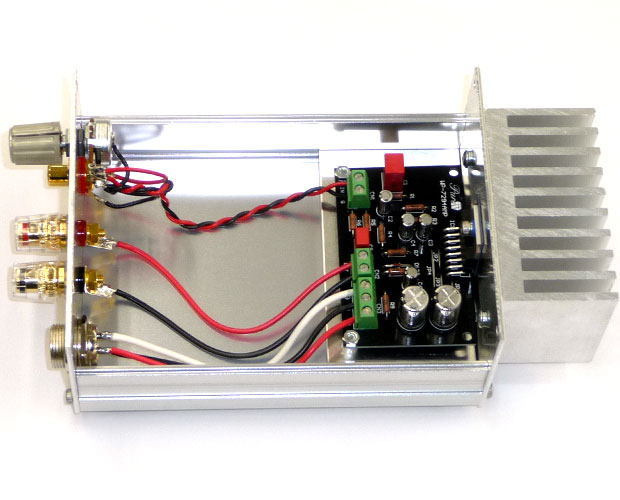

  • アンプ基板は組立完成済
  • ケースから配線材まですべてが揃ったフルキット

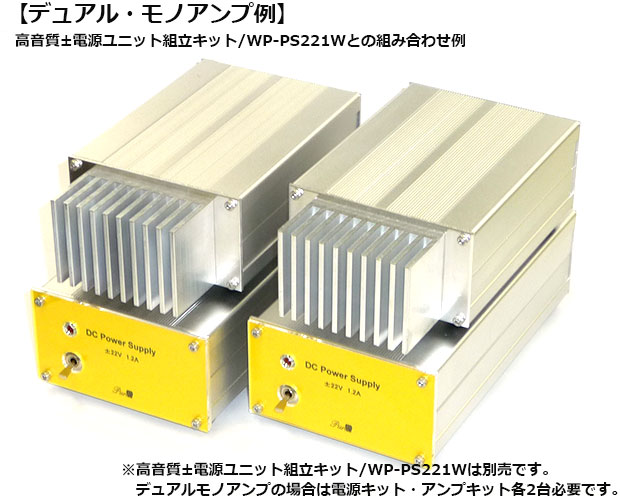

  • 本機はモノ・アンプです(ステレオには2台必要)
  • ±12~±23V電源が必要です(推奨電源キットWP-PS221W)

【製品仕様】

  • 電源電圧:DC±12V~±23V
  • 出力:15W (電圧±22V 8Ω負荷 THD0.02%
  • 入力インピーダンス:10KΩ
  • 負荷インピーダンス: 4~16Ω
  • 外形寸法:W106×H62×D205mm
  • 重量:770g
  • 必要な工具:
    ・ハンダごて(30~60W)
    ・ハンダごて台
    ・ハンダ
    ・ニッパー
    ・ワイヤーストリッパー
    ・ラジオペンチ
    ・ボックスレンチ(無くても可)
    ・マイナスドライバー(刃幅3mm)
    ・プラスドライバー (1番 2番)
    ・六角レンチ (2.5mm・・M3用)
    ・ナットドライバー(対辺5.5mm:M3用/対辺7mm:M4用)
    ・定規(メジャー)
  • ※±23V以上の電圧を加えないでください
      本機に採用している電解コンデンサーの耐圧は25Vです

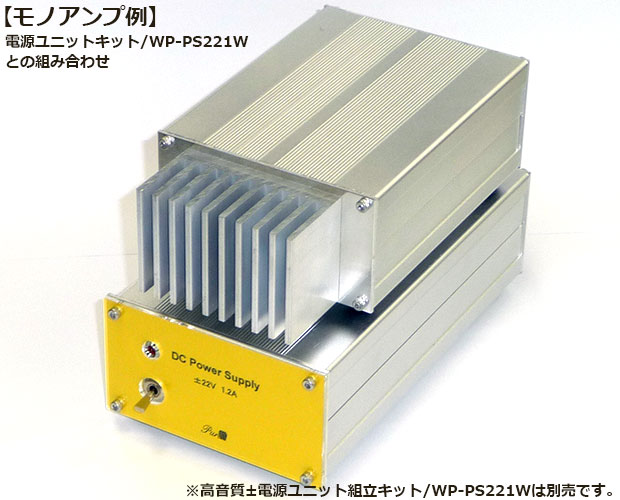

    ※本機に最適な電源として「WP-PS221W」(別売)を推奨します
