ブランド:ワンダーピュア/WonderPure
ワンダーピュア

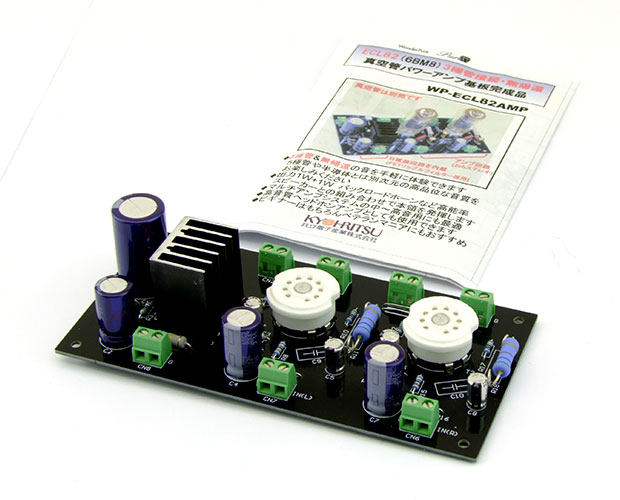

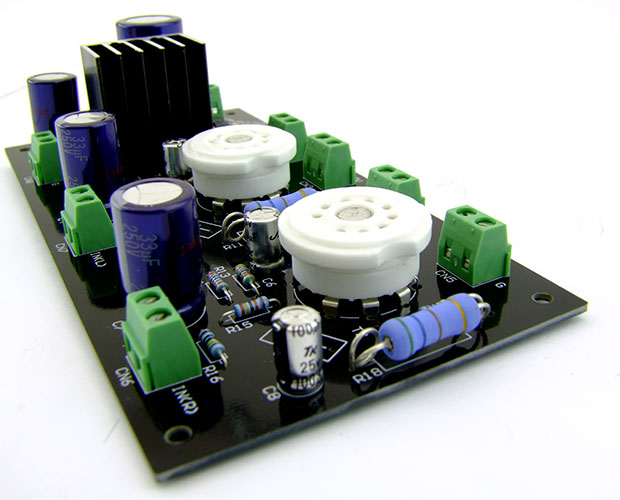

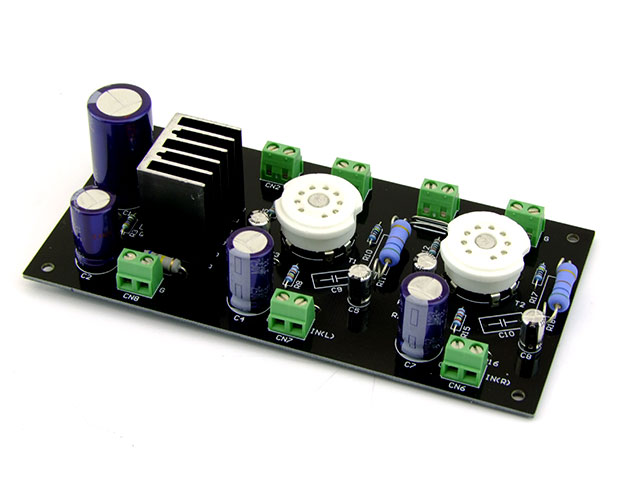

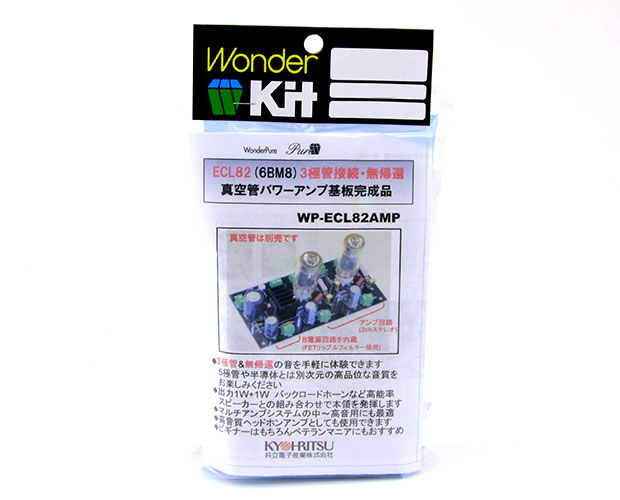

製品名:真空管パワーアンプ基板完成品
型番:WP-ECL82AMP
カテゴリ:アンプ(アンプ周辺機器)

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ

製品マニュアル/製品のWiki
製品概要

ECL82(6BM8)3極管接続・無帰還

  • 3極管&無帰還の音を手軽に体験できます。5極管や半導体とは別次元の高品位な音質をお楽しみください。
  • 出力1W+1W、バックロードホーンなど高能率スピーカーとの組み合わせで本領発揮します。
  • マルチアンプシステムの中~高音用にも最適。
  • 高音質ヘッドホンアンプとしても使用できます。
  • ビギナーはもちろんベテランマニアにもおすすめ。

【製品仕様】

  • 出力:1W+1W(8Ω)
  • 周波数特性:20Hz~30kHz(出力トランス「A48-78」使用時

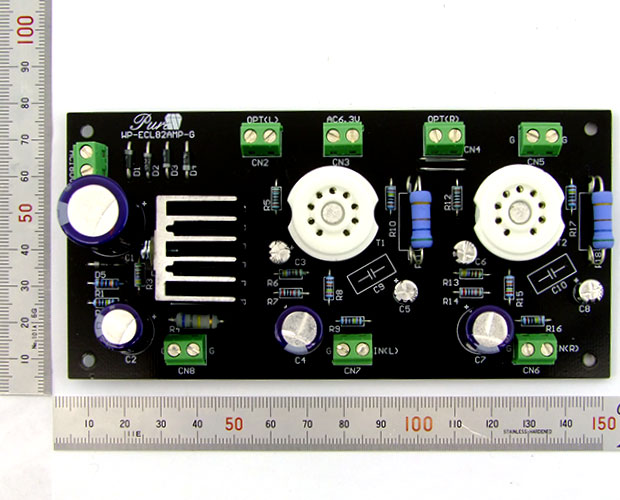

  • 基板サイズ:141(W)×72(D)×33(H)mm
  • 推奨真空管セット「WP-ECL82TUBE」はこちら
  • 推奨電源トランス&アウトプットトランスセット「WP-ECL82TRANS」はこちら
  • ご注意

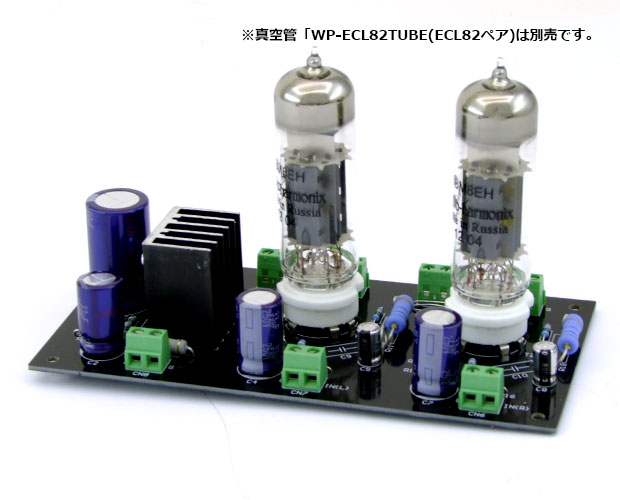

  • ・真空管(ECL82/6BM8」およびトランスセットは別売です。
    ・「ECL82」および「6BM8」以外の真空管は使用しないでください。
    ・「類似管」と表示されていてもピン配置が異なるものがあります。
    ・真空管は高熱を発します。上昇気流を逃がせる構造になっている風通しの良いケースをご利用ください。
    ・電源トランスとアウトプットトランスは推奨のトランスセット「WP-ECL82TRANS」のものを推奨しますが、他のトランスを使用されるときは下記を目安にしてください。
    >電源トランス:B電源用:AC170V~180V 100mA以上、ヒーター電源用:AC6.3V 1A以上
    >出力トランス:1次インピーダンス:5kΩ、許容電流:DC40mA以上
