ブランド:ワンダーキット/WonderKit
ワンダーキット
製品名:プチロボX用CPU基板
型番:WR-ESIX
カテゴリ:ロボット

関連製品情報>プチロボMS3L
関連製品情報>プチロボMS5L

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

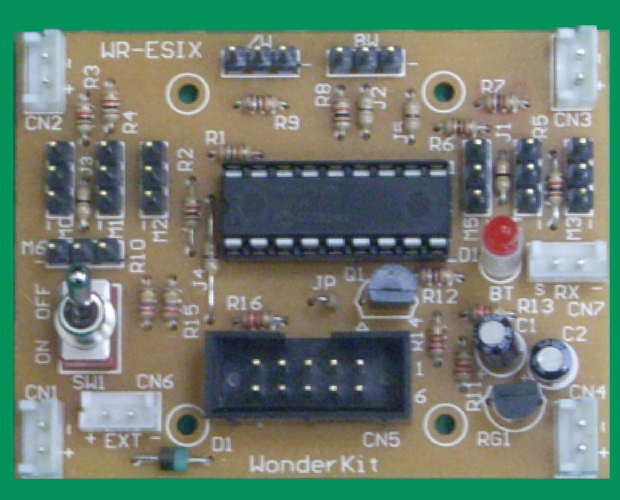

プチロボ専用コントロール基板

プチロボ改、プチロボMS5、プチロボX、共通で使用されている頭脳部分のコントローラ基板です。
制御基板本体の他、固定用スペーサ4個、専用ねじ4本が付属しています。

【製品仕様】

  • 電源電圧:4.8~6.0V (最大3A)
  • サーボモータ出力:9軸
  • 基板サイズ:W60.0 × D46.2 × H27.0 mm
    ※基板端面はVカット加工のため少し長くなる場合があります
  • 基板取り付け穴:4箇所 φ2.0
  • 拡張端子:WR-ESIX基板を2枚接続するための端子有
    ※2基板を接続する事で合計[9+9]18軸の制御が可能です
  • インターフェース:RS-232Cポート
  • 電源パイロット:赤LED
  • 電源電圧低下検出機能:有り
  • ※電圧低下検出時、電源パイロットが点滅し機能はすべて休止します
