ブランド:ワンダーキット/WonderKit
ワンダーキット
製品名:DCモータコントローラ
     【基板完成品】
型番:GDCC-06SP
カテゴリ:その他

関連製品情報>DCモータコントローラキット
関連製品情報>DCモータコントローラ2【キット】
関連製品情報>DCモータコントローラ2【基板完成品】

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

好評の低電圧用DCモーターコントローラの基板完成品

■PWM(Pulse Width Modulation)制御+フィードバックによる簡易型「DCモータコントローラ」です。
■モータの負荷トルクが増加し回転数が落ちても回転数を一定に近づけるように制御する回路が
 付いています。
■回転速度は、基板上の半固定ボリウムで任意に設定できます。回転方向、停止はトグルスイッチの
 操作で行えます。
■すぐに使えるように電池ボックス、QIコネクタ付ケーブル(モータ接続用)も付属しています。
【注意】電源電圧とDCモータの電圧は同じになります。また、3V以上のDCモータは制御できません。

【製品仕様】

  • 電源電圧:DC2~3V(単3形×2本 電池ボックス付属)
  • 消費電流:モータによって変化
  • 最大負荷:適正負荷時の消費電流が900mAまでのモータ
  • 回転制御範囲:約0~80%
  • 回転方向切替:スイッチ切替(正転←停止→逆転)の切替
  • 基板サイズ:約W51×D73×H37mm
    ※Hはスイッチ、ハンダ付け部を含む高さ。

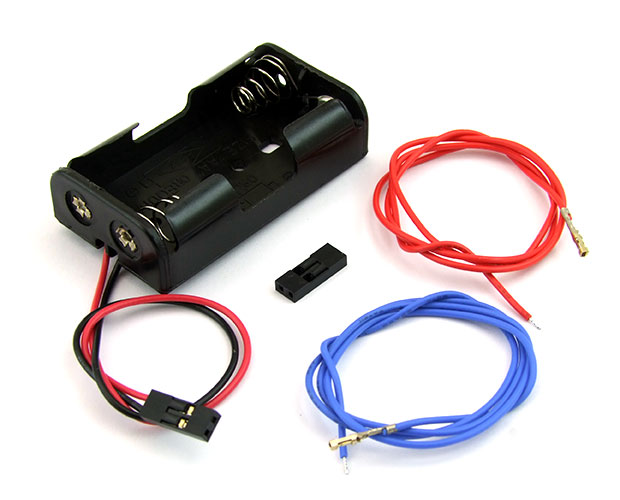

  • 付属品:
    ・電池ボックス(QIコネクタリード線付)×1
    ・QI片端圧着済ワイヤー450mm 赤/青×1各
  • 対応モータ例:マブチモータ
    ・FA-130RA
    ・RE-140RA
    ・RE-260RA
    ・RE-280RA
    など模型に使用されている小型のDCモータの制御に最適です。
