ブランド:共立プロダクツ
共立プロダクツ
製造中止製品
製品名:MP3モジュールボード
型番:KP-01MP3
カテゴリ:音物関連
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

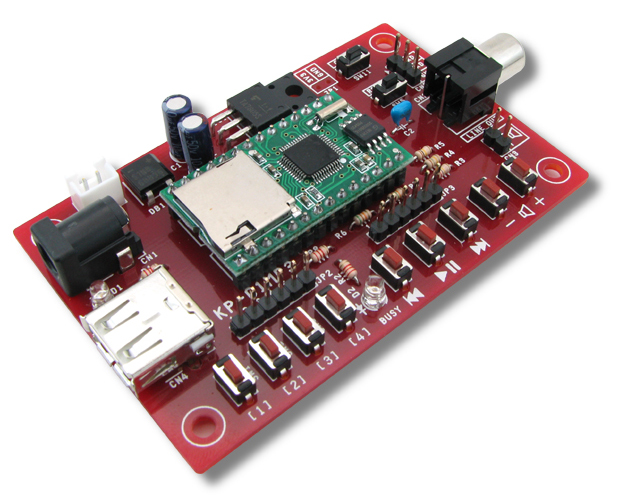

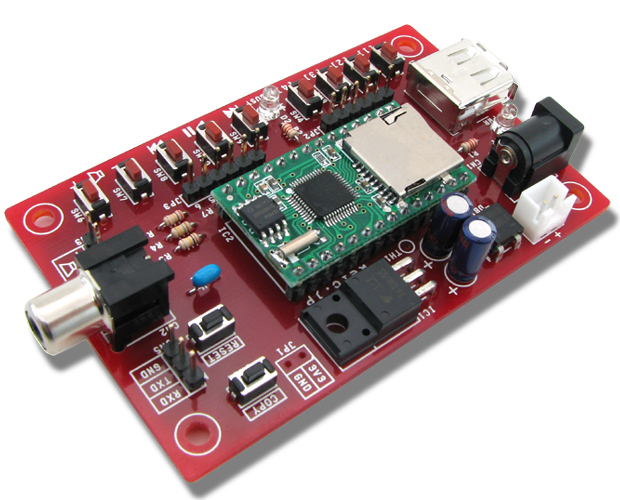

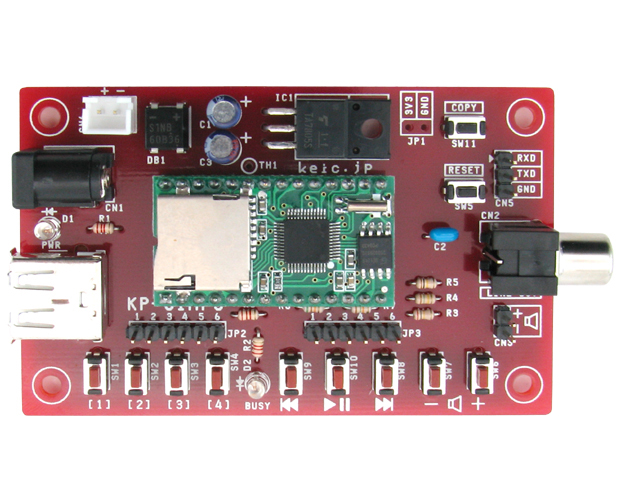

MP3モジュールを操作できるベースボードとMP3 モジュールの実装済みセット

  • 組み込み用MP3 音声再生モジュールを簡単に操作できるベースボードとMP3 モジュールの実装済みボードセット
  • ベースボードに搭載したMP3 音声再生モジュールは、一般的なMP3 再生機と比較して外部コントロールが容易なため、電子工作等に便利にご利用頂けます。
  • 電源ON は電源を加えるだけ
    外部から電源をコントロールする様な場合でも、ON/OFF スイッチのみでおこなうことができます。
  • 接点信号で音声指定再生が可能
    プレーヤをコントロールする方法が接点を閉じるだけの単純構成です。
    また、ベースボード基板上には、手動操作のための押しボタンに加え、外部からの制御を行うための端子を装備しています。
  • 4 個のファイルのダイレクト再生が可能
    ベースボード上のスイッチ操作に加え、外部コントロールを行うためのコントロールピンを装備
    (コントロールピンをGND 接続もしくはオープン制御)
  • 2 系統の音声出力
    1.RCA コネクタからラインレベル出力
    2. 内蔵パワーアンプで小型スピーカーを直接駆動
  • シリアル通信(UART<3.3V ロジックレベル>) による高度なコントロールが可能
    一般のMP3 プレーヤでは、リモコン信号で、同様のことができる可能性がありますが、当機のシリアルコントロールでは双方向の、きめ細かいコントロールが可能です。(通信をコントロールするプログラムの製作が必要になります)
  • モジュール上にMP3 ファイルデータ保存可能(4Mbyteまで)
    (SD カード、USB メモリから単独でファイルコピー可能)
    MP3 モジュール内に4Mbyte のフラッシュメモリを搭載しているため、容量の範囲内であれば、SDカードやUSB メモリの様な外部記憶素子がなくても音声データを保持できます。

【製品仕様】

  • 電源電圧:DC9V ~ DC12V 無極性( プラグサイズ:φ2.1)
  • 消費電流:400mA
  • 基板寸法:W86mm×H54mm (突起物を含まず)
  • 音量調節機能:32 段階
  • 使用可能メディア:micro SD カード、USB メモリ(共に2GB FAT16/32)
  • ビットレート(bps):16k / 32k /64k /96k /128k /160k /192k(4 Mbyte 再生時)
  • 再生時間:2022 秒 / 906 秒 / 477 秒 / 325 秒 / 246 秒 / 194 秒 / 161 秒
    (4 Mbyte 再生時)
  • 出力2系統:BTLパワーアンプ出力(1W / 8Ω負荷) / ライン出力(モノラル/RCA コネクタ)
  • シリアル通信:UART<3.3V ロジックレベル>
  • UART 通信パラメータ:通信速度9600bps、データビット長8bit
  • UART 通信パラメータ:ストップビット1bit、パリティなし
  • 接続端子:USB、microSD、電源入力、補助電源出力、スピーカ出力、再生コントロール、ダイレクト再生、シリアルコントロール
  • 搭載ボタン:再生コントロール用5 ボタン、ダイレクト再生4 ボタン、コピー、リセット各1 ボタン
