ブランド:共立プロダクツ
共立プロダクツ
製品名:2WDモーター車両ベース2
型番:KP-15J2WD2
カテゴリ:その他・モジュール

関連製品情報>接触&赤外反射センサーボード

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

IchigoJamやMESHなどで手軽に車両型ロボットを作ろう!

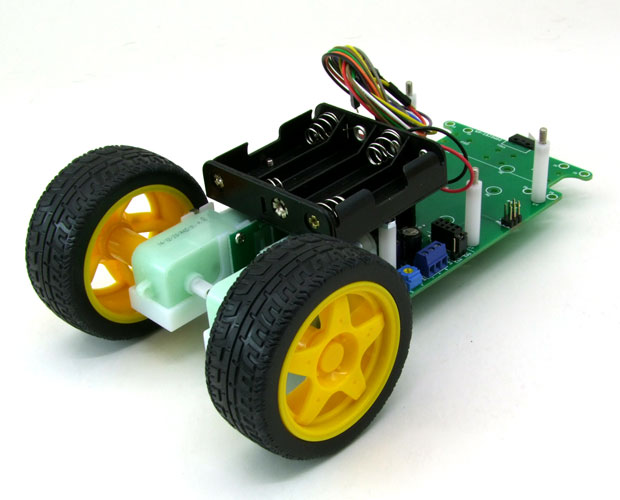

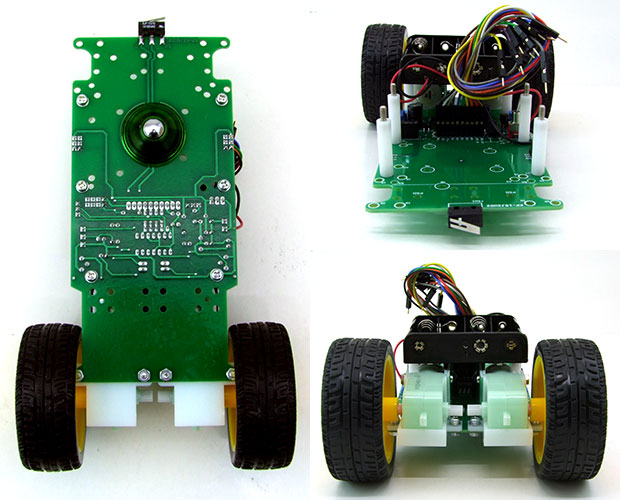

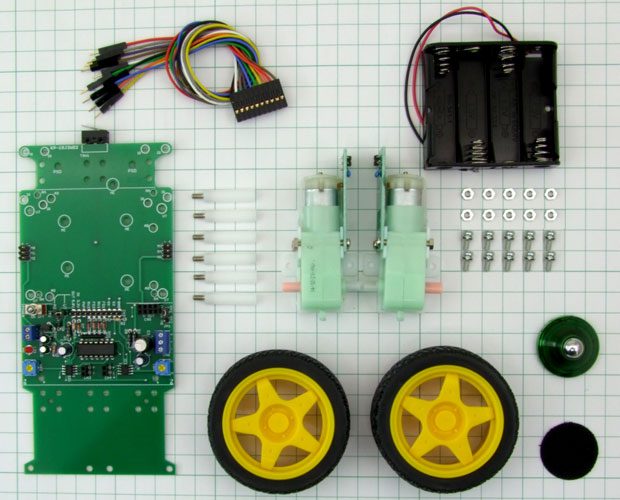

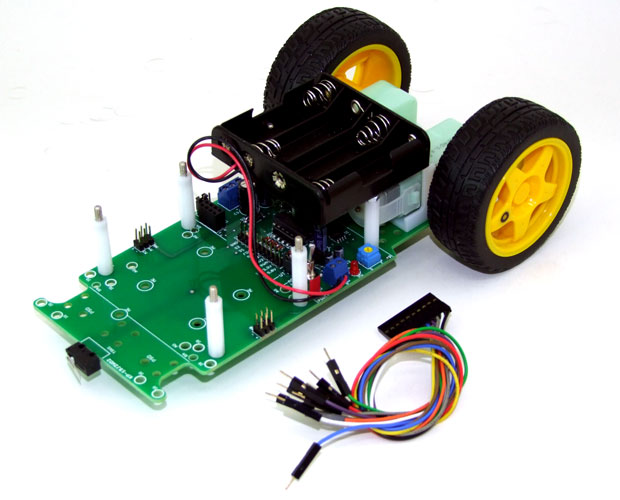

「IchigoJam」「Arduino UNO」「Genuino 101」などのCPUボードを取り付けることで自律走行する車両を製作できる、2輪駆動の車両ベースキットです。
PWM制御で速度制御可能な2系統のDCモータードライバを搭載しています。
また、左右独立で回転速度を微調整できるのでモーターの個体差があっても真っ直ぐに走行させることができます。
「MESH」にも対応しているので「GPIOタグ」「動きタグ」などを利用して無線コントロールカーも手軽に製作できます。
別売りの接触&赤外反射センサー、PSD測距センサーなども取り付け可能なので、壁伝いマウスやライントレースカーなどの製作用ベースとしても使用できます。
※注意:当製品にはIchigoJam等のCPUボードが必要です。お手持ちでない方は別途ご購入ください。
※「MESH」またはその他のソニー製品の商品名はソニー株式会社の登録商標です。


2WDモーター車両ベース 2機種の違いを説明

【製品仕様】

  • 電源電圧:DC6.0V(単3形電池×4本)
  • 動作時電流:
    ・約250mA(DCモーター駆動時)
    ・約30mA(DCモーター停止時)
    ※IchigoJam基板実装、接続時
  • 出力:DCモータードライバ2系統
  • 制御:PWM入力端子
    ※1入力で左右のモーターの回転速度に反映
  • 速度微調整:左右独立微調整可
  • 入力:2系統
    ・マイクロスイッチ接点入力
    ・汎用端子(3P) PSD取付用

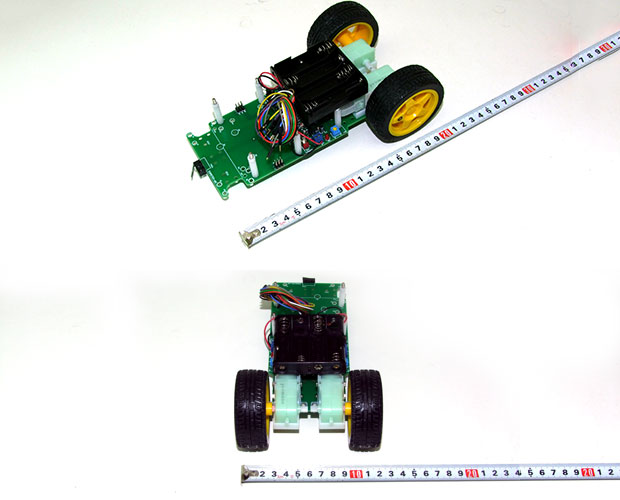

  • 外形サイズ:約120(W)×213(D)×62(H)mm
    ※タイヤ、電池ボックス、センサーを含むサイズ
  • 対応CPUボード:
    ・こどもパソコンIchigoJam(イチゴジャム)

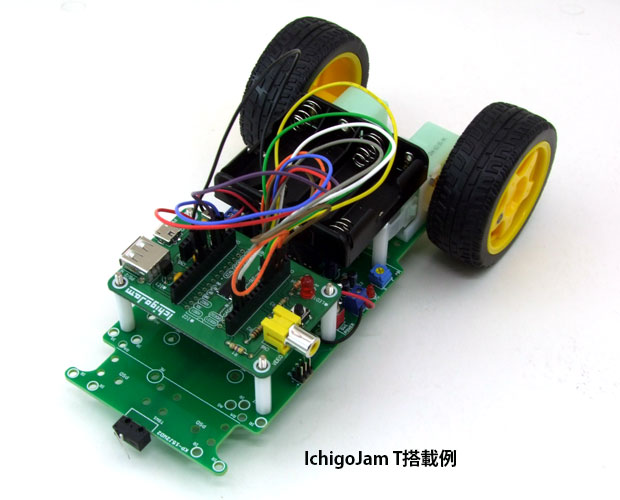

     →IchigoJam T(対応)
     →IchigoJam U(ハンダ付けが必要ですが対応可 説明書P6参照)
     ※非対応:IchigoJam(取り付け穴が適合しません)
    ・Arduino UNO R3(Rev.3)
    ・Genuino 101
    ・MESH
  • 2WDモーター車両ベース新旧の違い→比較資料/PDF
