ブランド:共立プロダクツ
共立プロダクツ

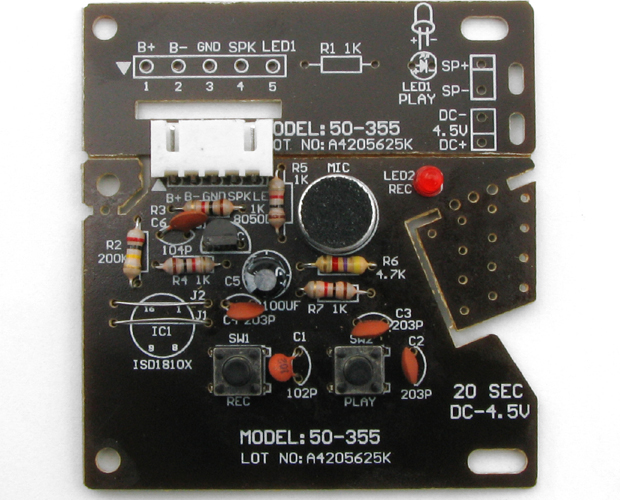

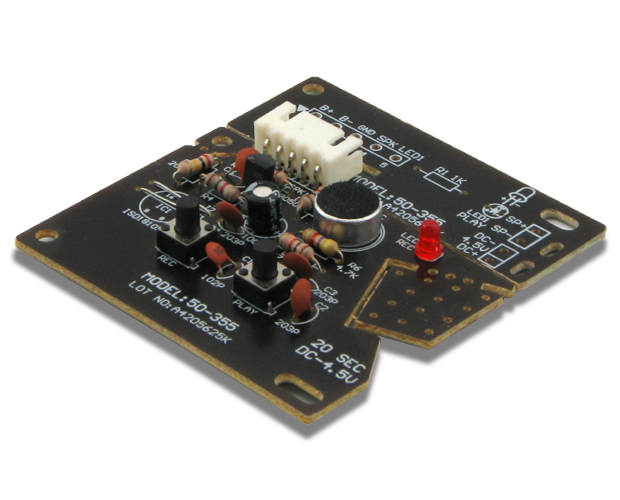

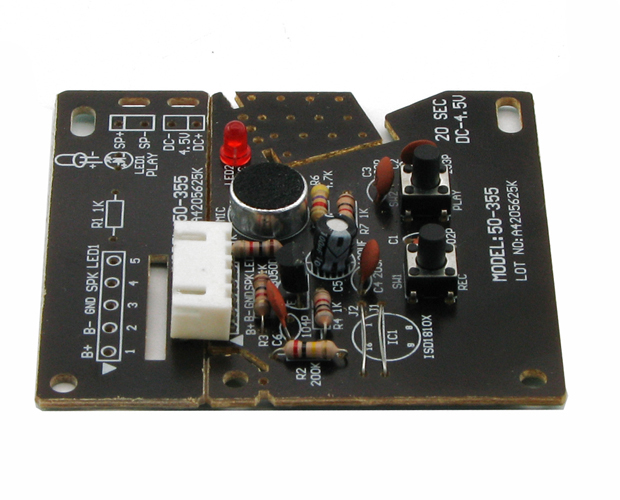

製品名:ボイスレコーダー基板
型番:KP-50355
カテゴリ:音物関連
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

コンデンサマイク、スピーカドライブ回路内蔵
電源OFFでも録音内容が消えない不揮発性メモリ採用!

  • 不揮発性メモリを搭載した録音、再生基板です。電源を抜いても録音内容は保持されます。
  • 音声を記録しているメモリは書き換えできるので、録音、再生を繰り返し行うことができます。
  • コンデンサマイクを基板上に実装しているので、電源を用意するだけですぐに録音することができます。
  • スピーカドライブ回路も内蔵しているので、お手持ちのスピーカ(8Ω)を接続するだけで録音した音を聞くことができます。
  • スピーカー接続用に5P接続コネクタケーブル付属
  • 【製品仕様】

    • 電源電圧:標準DC4.5V
    • 動作電流:(録音時) 約13mA
    • 動作電流:(再生時) 平均約200mA
      (再生する音の内容により異なります。)
    • 待機電流:1μA以下
    • 最大録音、再生時間:約20秒
      ※電源を抜いても録音内容は消えませんが、 静電気、過電圧、高温などの要因で録音内容が消えることがありますのでご注意ください。
    • 入力:コンデンサマイク(基板上に実装)
    • 出力:スピーカ(8Ω)対応
      (適正スピーカ:約0.5W~2W 程度の物) ※入出力の音量調整はできません。
    • 基板サイズ:(本体) 約W58.0×D42.3×H11.5 mm
      ※突起物などを除く(Hはハンダ部も含む高さ)
    • 【内容物】
    • MODEL:50-355 基板(本体) ×1
    • MODEL:50-355 基板(オプション部)×1
    • 5P接続ケーブル(約6cm) ×1
    • ※電源(電池、電池ボックス)、スピーカ、配線材量は付属していません。
      別途ご用意ください。
