ブランド:共立プロダクツ
共立プロダクツ
製品名:人体赤外線感知素子
型番:KP-IR412
カテゴリ:センサー
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル
製品概要

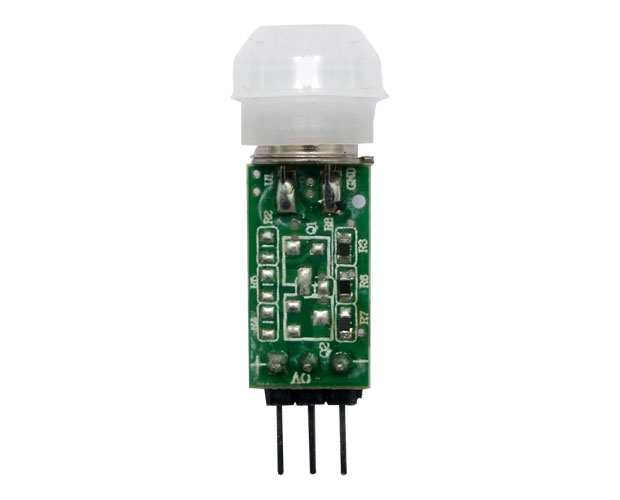

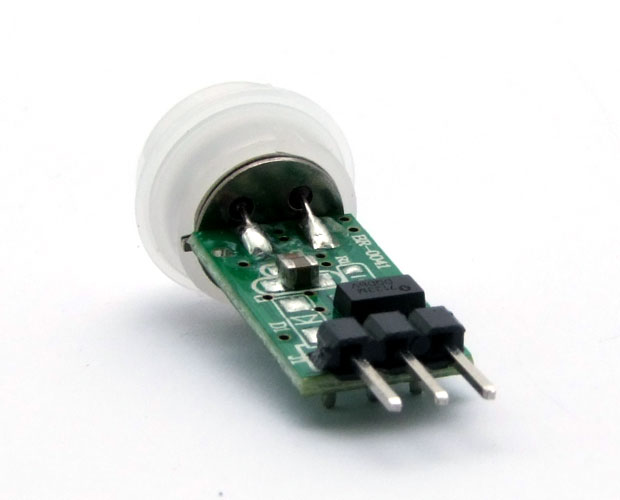

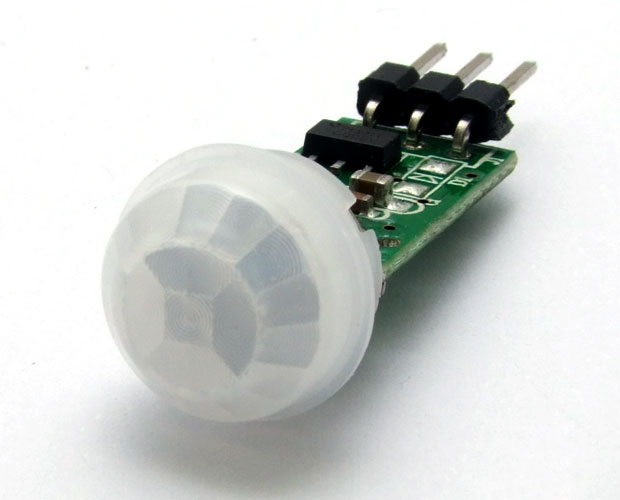

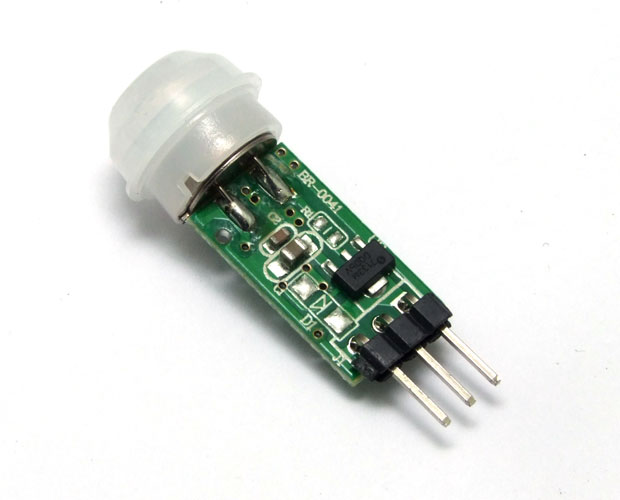

人体に反応する赤外線センサーモジュール

感度も良く使いやすい赤外線センサーをモジュール化しました。リレー駆動回路などに容易に人体検出センサーを組み込むことができます。

【製品仕様】

  • 電源電圧:3.5~ 12V
  • 動作電流:約20μA(0.02mA) ※1
  • スタート安定待ち時間:約10秒 ※2
  • 感知距離:3m( 環境により前後します) ※3
  • 出力形式:電圧出力 検知時3V、非検知時0V
  • 出力電流:150μA ※4
  • 出力タイマ時間:約4~6秒
  • 検知対象:人体

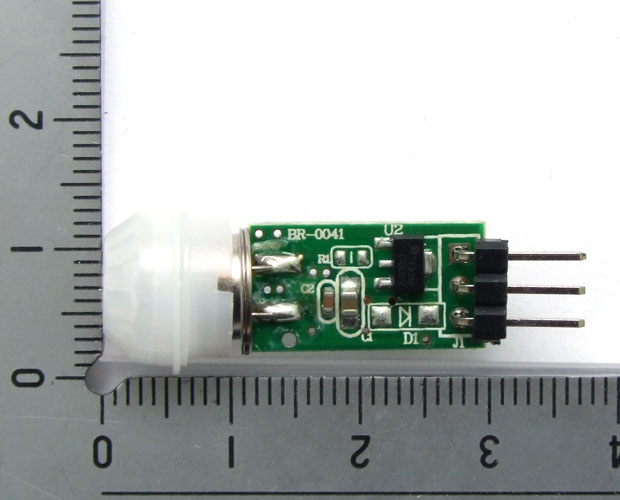

  • 基板サイズ:W10×D18mm( センサ・突起部含まず)

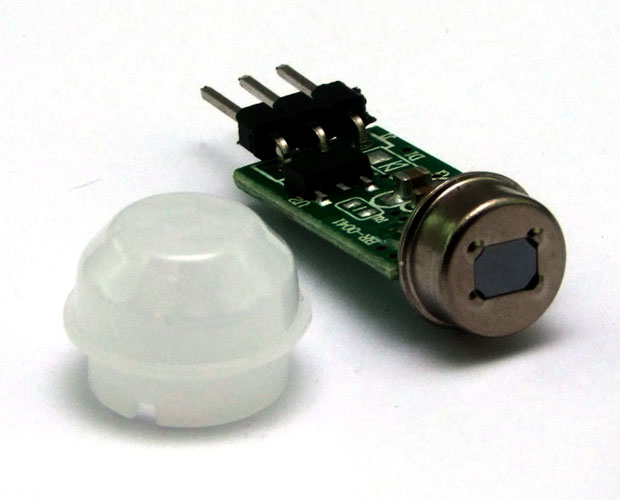

  • センサ部サイズ:φ13.5
  • ※注意:弊社「KP-IR0072」とは足配列が異なります。

    ※基板部と検知部の結合は、横方向にずれていますが、取り付け位置には、個体差があります。
    ※1 負荷電流を含まない値です。
    ※2 実測値による値で、保証値ではありません。メーカーから、値は公表されていません。
    ※3 メーカー資料による値ですが、前提条件等の測定条件の記載はありません。このため、実際に
     使用した場合の反応距離と乖離している可能性があります。
    ※4 センサーに保護抵抗として20kΩが直列に入っています。
