ブランド:共立プロダクツ
共立プロダクツ
製品名:人体赤外線感知素子
型番:KP-IR612
カテゴリ:センサー
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

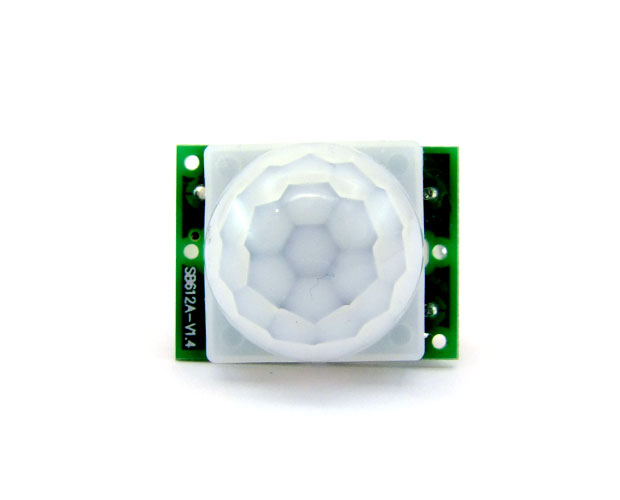

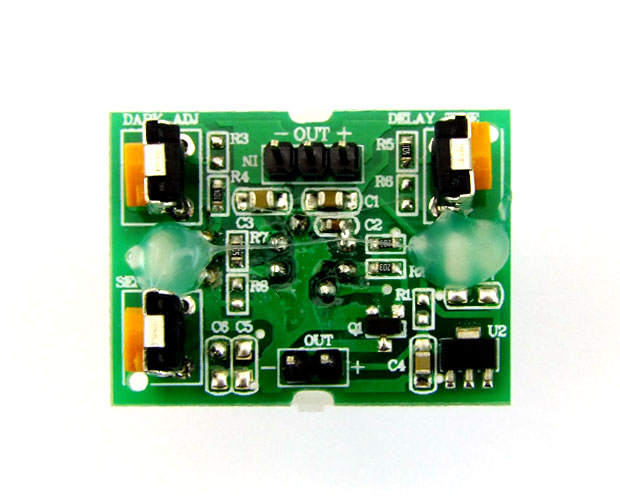

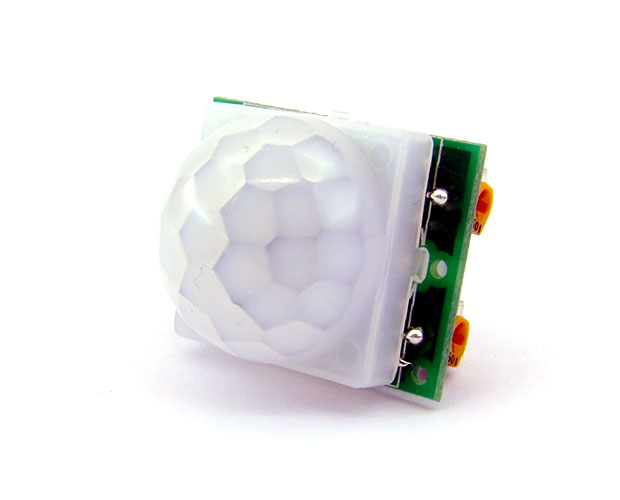

人体に反応する赤外線センサーモジュール

感度も良く使いやすい赤外線センサーをモジュール化しました。リレー駆動回路などに容易に人体検出センサーを組み込むことができます

【製品仕様】

  • 電源電圧:3.0V~12V
  • 消費電流:約30μA(0.03mA)
  • スタート安定待ち時間:約2秒
  • 検知距離:最大8m(感度ボリューム設定式)
  • 検知出力タイマー形式:リトリガブル
  • 検知出力タイマー時間:約2秒~80分(16段階、ボリューム設定式)

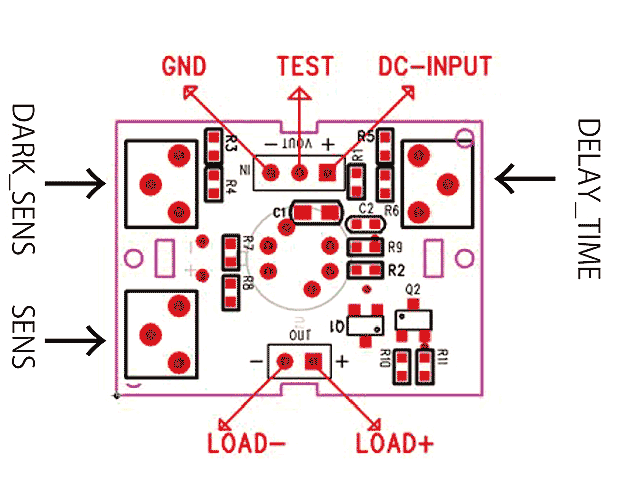

  • 検知出力-試験出力
      ・電圧:3.3V 論理信号
      ・電流:0.16mA(内部に20kΩの保護抵抗が入っています)
  • 検知出力-スイッチ出力
      ・形式:オープンコレクタ
  • 最大電流:100mA
      ・耐圧:12V

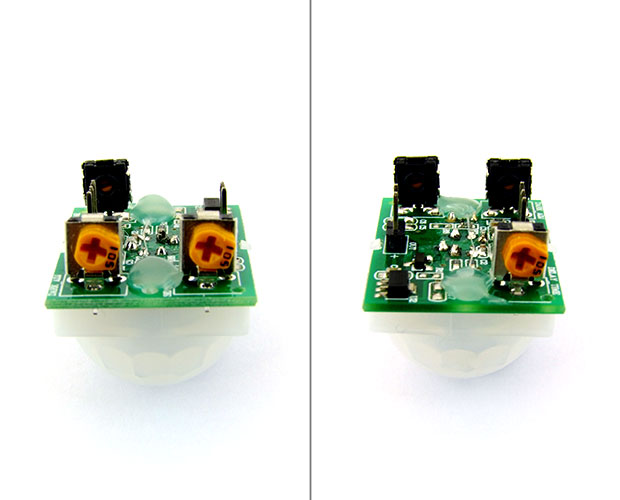

  • 赤外線センサー感度:可変式
  • 明るさ検知感度:可変式

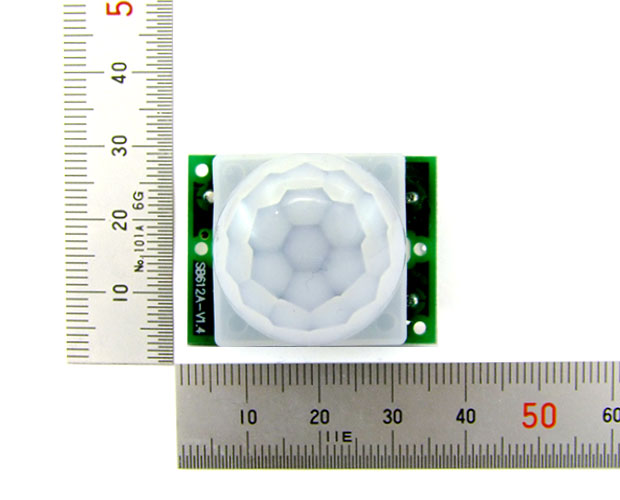

  • 基板寸法:W32×D24mm
  • レンズ取付寸法:23.5mm×23.5mm
