ブランド:ワンダーピュア/WonderPure
ワンダーピュア
製造中止製品
製品名:高音質±電源基板完成品
型番:WP-22V-WDEN
カテゴリ:アンプ(アンプ周辺機器)

関連製品情報>高音質モノ・パワーアンプ基板完成品
関連製品情報>トロイダルトランス / HDB-60(LL)

この製品は販売終了しました。
製品マニュアル/製品のWiki
製品概要

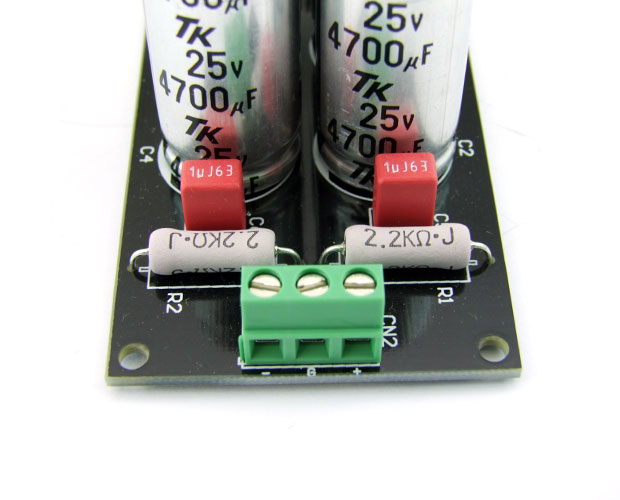

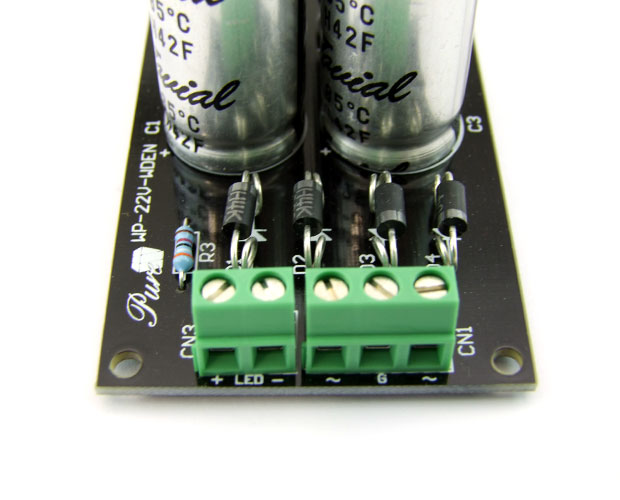

高出力パワーアンプ用の±電源基板完成品

  • オーディオ専用設計、高音質電源を手軽に製作できます。
  • アナログ電源ならではの「自然で伸びやかな音」をお楽しみください。

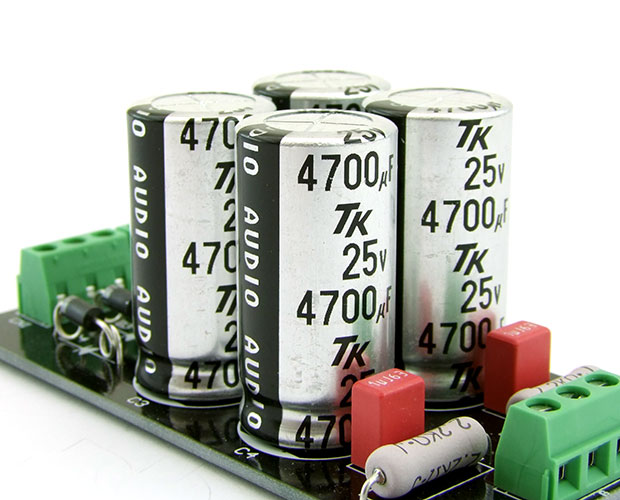

  • ショットキーバリアダイオードやオーディオ用、電解コンデンサーなど高級パーツを採用。

【製品仕様】

  • 出力電圧:DC±12V~±23V
    入力電圧:(AC9~16V×2)
  • 出力電流:1.2A(最大)

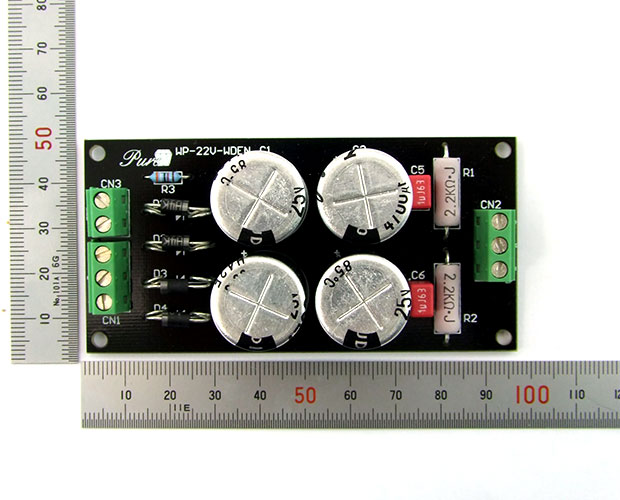

  • 基板寸法:W95×D47×H38mm
  • 適合アンプ例:高音質モノ・パワーアンプ基板完成品/WP-7294AMP
  • ご注意
    ・本機は±電源基板です。
     トランスは「センタータップ」付、もしくは「2巻線」装備されているものをご使用ください。
    ※推奨トランス・・HDB-60(LL)
    ・トランスは2次側電圧が16V以下のものをご使用ください。
    ※本機に使用している電解コンデンサーの耐電圧は25Vです。
    アンプに流れる電流が1.2Aを超えないようにしてください。
    ※超えそうなときは音量を下げてください。
