ブランド:ワンダーピュア/WonderPure
ワンダーピュア
製造中止製品

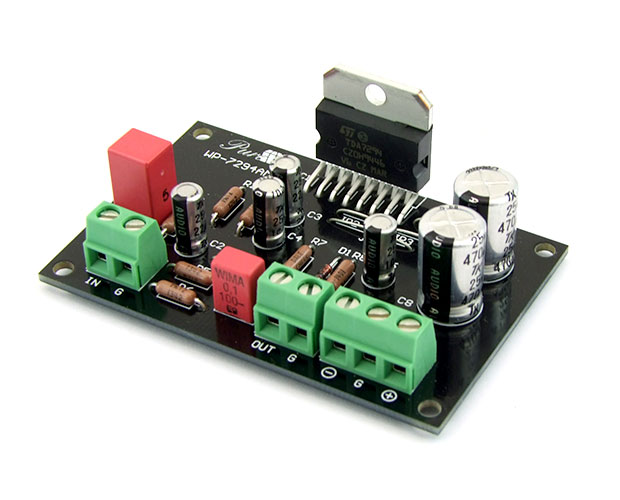

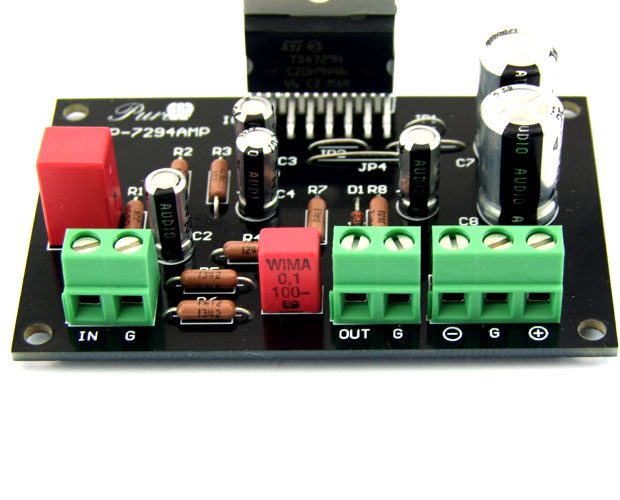

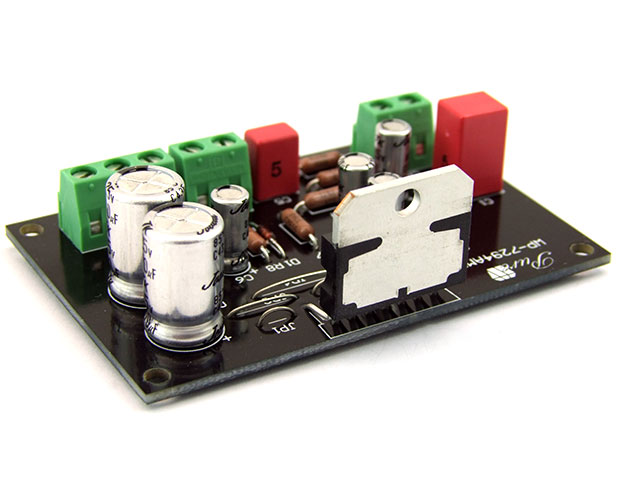

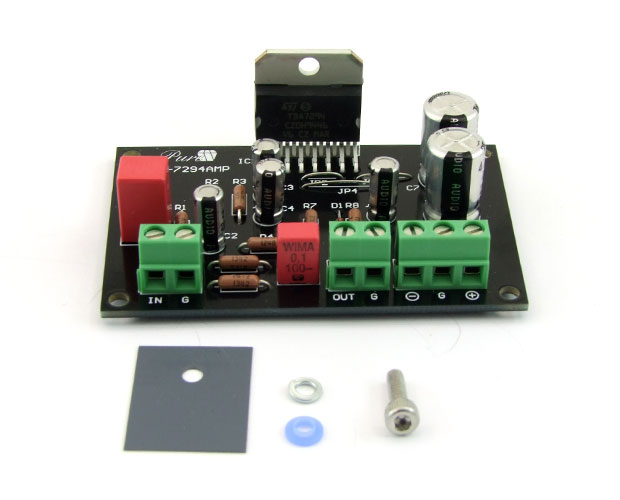

製品名:高音質モノ・パワーアンプ
     基板完成品
型番:WP-7294AMP
カテゴリ:アンプ(アンプ周辺機器)

関連製品情報>高音質±電源基板完成品
関連製品情報>推奨放熱器/17F98 L50

製品マニュアル/製品のWiki
製品概要

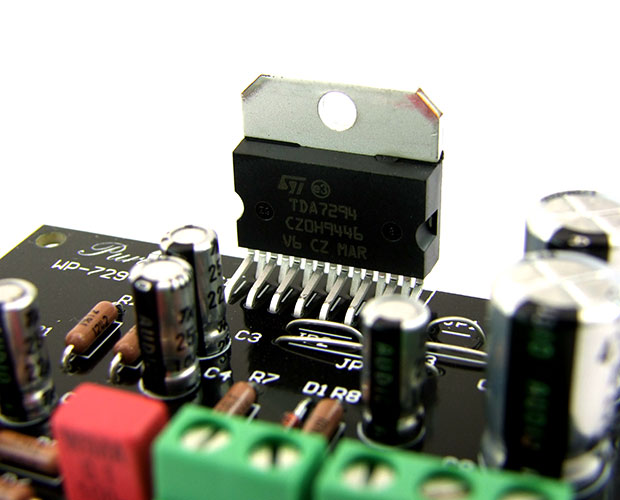

誰もが認める音の良さ!!「STマイクロ」社製アナログパワーIC「TDA7294」を採用。

  • MOS-FETデバイスならではのソフトでクリアな音をお楽しみください。
  • ドイツ「WIMA」社製ポリプロピレンフィルムコンデンサーや米国「VISHAY」社製金皮抵抗などオーディオ用高級パーツを採用。
  • 本機はモノ・アンプです。(ステレオには2台必要)。

【製品仕様】

  • 電源電圧:DC±12V~±23V
  • 出力:15W(@電圧±22V、8Ω負荷、THD 0.02%)
  • 入力インピーダンス20kΩ
  • 負荷インピーダンス4~16Ω

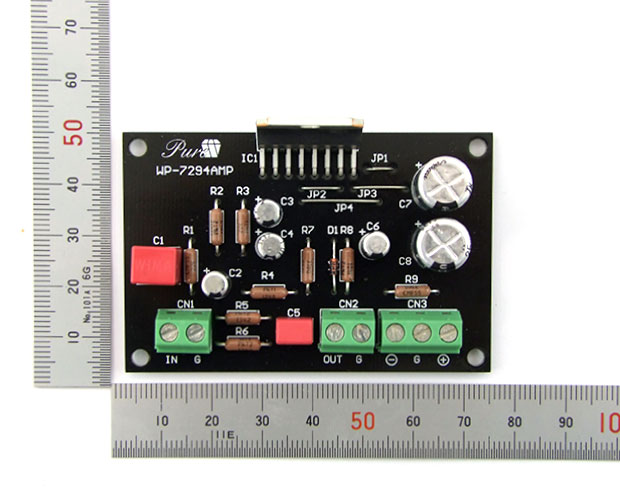

  • 基板寸法:W72×D47×H22mm
  • 推奨電源:高音質±電源基板完成品/WP-22V-WDEN(別売。別途お求めください。)
  • ご注意:
    パワーICには必ず「放熱器」(別売)を装着してください。
    ※放熱器は付属していませんので別途お求めください。
    ※推奨放熱器は説明書の裏面に記載しています。
    ±23V以上の電圧を加えないでください。
    ・本機に採用している電解コンデンサーの耐電圧は25Vです。
