micro:bit用 サーボ&ボイスコントロール基板
micro:bit用 サーボ&ボイスコントロール基板
micro:bit用 サーボ&ボイスコントロール基板
micro:bit用 サーボ&ボイスコントロール基板/KP-MB005

micro:bit用 サーボ&ボイスコントロール基板/KP-MB005
micro:bit用 サーボ&ボイスコントロール基板
micro:bit用 サーボ&ボイスコントロール基板/KP-MB005

ブランド:共立プロダクツ
共立プロダクツ
製品名:micro:bit用 サーボ&ボイスコントロール基板
型番:KP-MB005
カテゴリ:その他・モジュール
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ ヨドバシカメラ
製品マニュアル/製品のWiki
製品概要

レゴブロックをmicro:bitで動かそう!

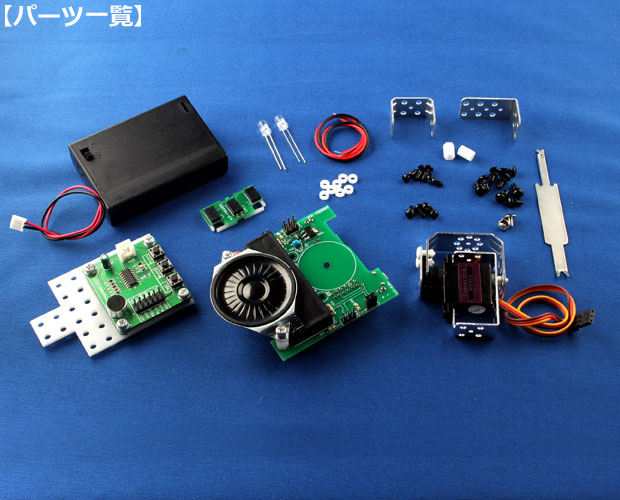

当製品は「制御基板」「LED基板」「録音再生ボード」「サーボモーター」「レゴブロック結合パーツ」「アルミ製結合パーツ」で構成されています。

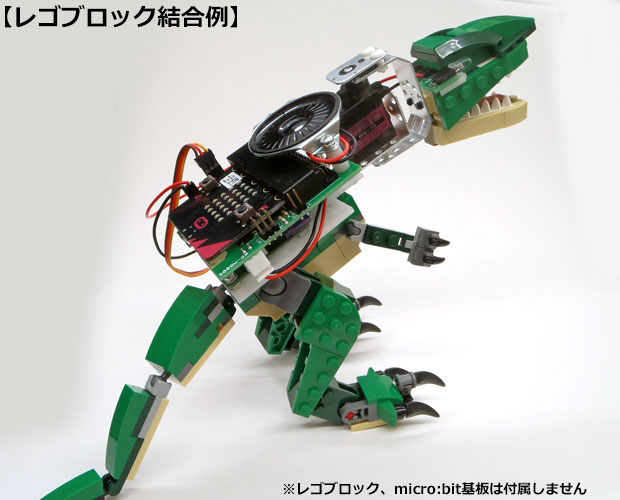

結合パーツを使って、制御基板を中心に自由に組み合わせてレゴブロックと一体化することができます。
micro:bit基板を取り付けることで「サーボモーターを動かす」「LEDを光らせる」「録音した音を鳴らす」ことができます。

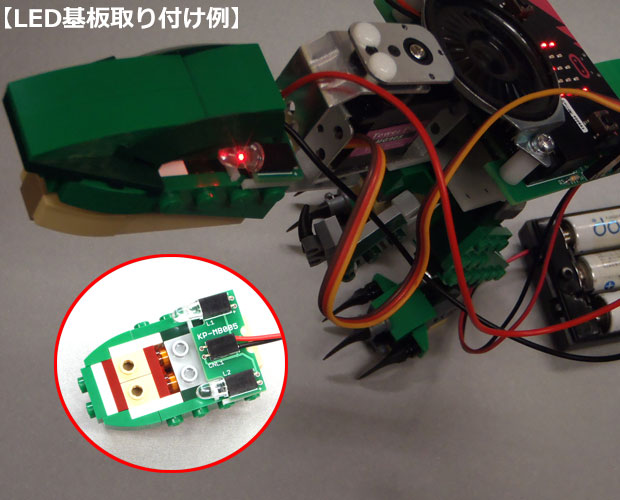

LEDの取り付け部分はソケット形式を採用しているのでレゴブロックに合わせて自分好みの色や大きさ(φ3~φ5)のLEDに差し替えることができます。製品には高輝度LED[φ5赤色]が2個付属しています。

【製品仕様】

  • 電源電圧:標準 DC4.5V(4.5~5.0V可)
    ・スイッチ付き電池ボックス単3形×3
    ・micro USBコネクタ
  • 動作時電流:最大 約300mA
    ※付属サーボモーター1系統駆動時
  • 汎用I/O端子:2系統(デジタル入出力、アナログ入出力)
    ※サーボモーター出力にも設定可
  • サーボモーター出力端子:1系統
     付属サーボモーター WR-MG90S×1
     ・トルク:1.8kg・cm(4.8V時)
     ・速度:0.10sec/60°(4.8V時)
     ・サイズ:22.8×12.2×28.5mm
     ※汎用I/O端子の使用で最大3系統まで拡張可能
  • LED出力:1系統
    ・付属LED 高輝度LED赤 ×2
    ・LED配線長 約220mm
    ※LEDの差し替え可能
  • 結合端子:
    ・micro:bit専用端子 80P
    ・録音再生ボード V2 専用端子 12P+2P

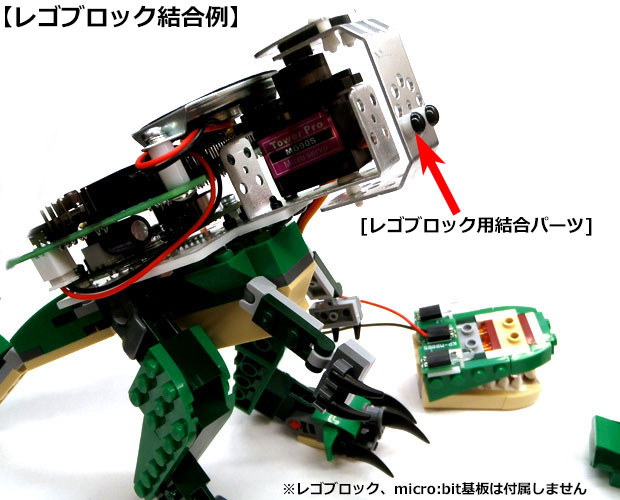

  • レゴブロック結合用パーツ[POM(ジュラコン)製]:t2mm
  • 録音再生ボード V2
    ・録音時間:最大約40秒
    ※基板上のコンデンサマイクより録音可
    ・スピーカ出力:8Ω 最大0.5W
    ・付属スピーカ直径:40mm
  • 基板サイズ:
    ・制御基板:63.8(W)×63.8(D)×19.2(H)mm
     ※レゴブロックサイズに準拠 8×8ブロック
    ・LED基板:31.8(W)×15.8(D)×4.0(H)mm
     ※レゴブロックサイズに準拠 4×2ブロック
  • 「レゴブロックへの組み込み例」

    組立説明書 レゴ クリエイター 31058 ダイナソー版/PDF
     (レゴの組立説明+携帯端末を利用したプログラミング方法)

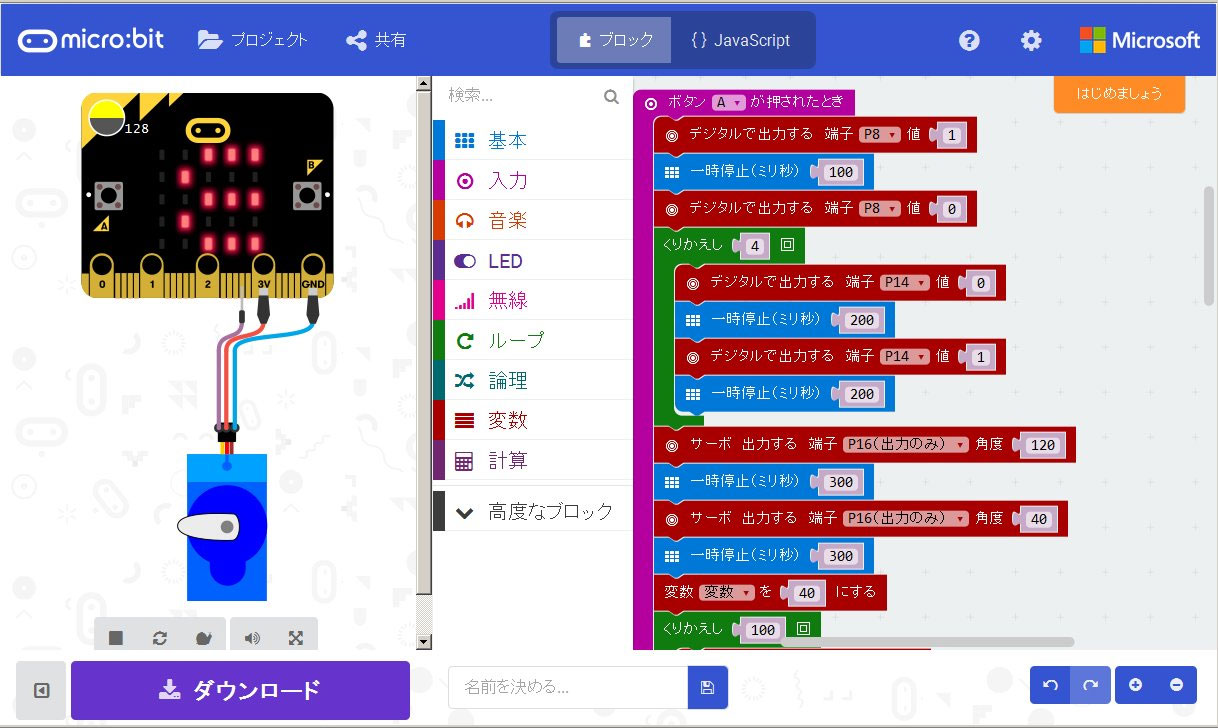

  • プログラムガイド

  • プログラムガイド レゴ クリエイター 31058 ダイナソー版/PDF
     (パソコンを利用したプログラミング方法)
    ※レゴの組み立ては上段の「組立説明書」版を参照ください。

     テキスト通りに進めることで、micro:bitの使い方が短期間で学習できます。
