ブランド:ワンダーキット/WonderKit
ワンダーキット
製品名:FMトランスミッター【キット】
型番:FW-8027M
カテゴリ:音物

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル
製品概要

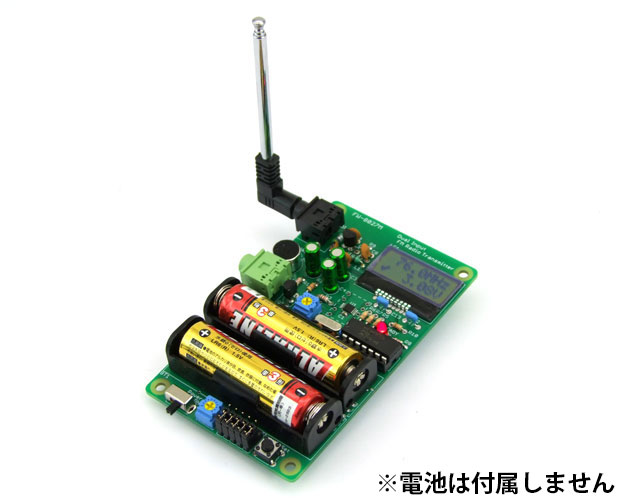

電池駆動・手のひらサイズの高性能なFMトランスミッター

  • 超小型DSP FMトランスミッターICを使用した、手のひらサイズのFMラジオ送信機です。

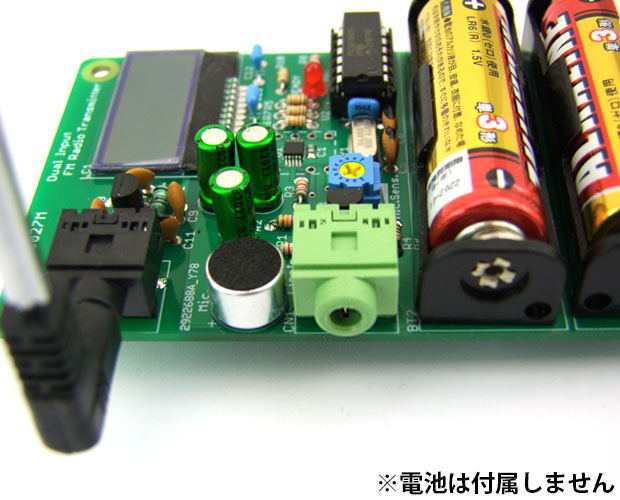

  • 音源は基板上のコンデンサマイクとライン入力の2系統から切り換えできます。
  • 送信周波数は76.0~107.5MHzの範囲で設定可能。液晶表示で設定値を一目で確認できます。

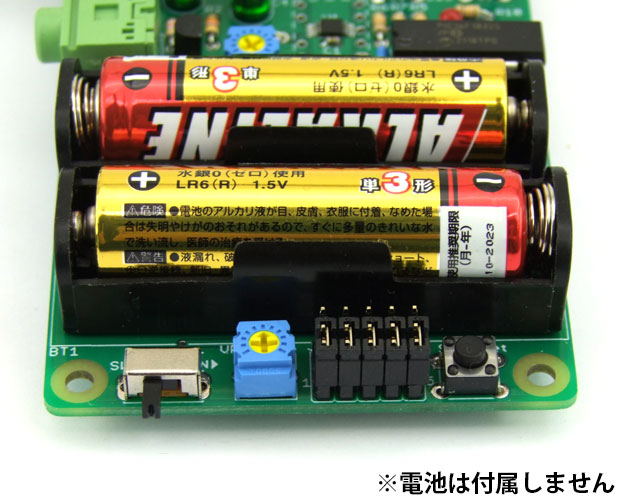

  • 単3形アルカリ電池2本で、連続約50時間動作します(電池は付属していません)。
  • ハンダ付けの難しい面実装部品はあらかじめ取り付け済みです。

【製品仕様】

  • 電源電圧:DC2.7~3.6V (単3形アルカリ電池×2本)
  • 消費電流:動作時平均20mA
  • 使用IC:QN8027(DSP FMトランスミッター) 実装済み
  • 音声入力:
    ・コンデンサマイク(無指向性) (モノラル/基板上に搭載)
    ・ライン入力 (ステレオ/φ3.5mmジャック)
    ・切換方法:φ3.5mmプラグ挿入有無で自動切換
  • 送信方式:FMステレオマルチプレックス
  • 送信周波数:76.0~107.5MHz(0.1MHz刻み)

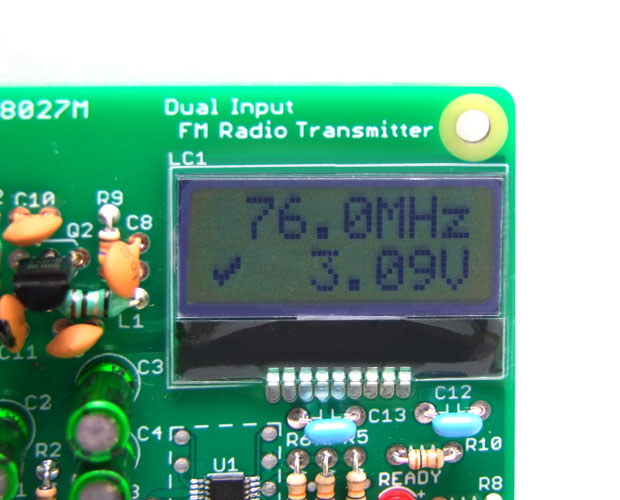

  • 表示:READYランプ、8文字×2行液晶(現在周波数表示/簡易電源電圧モニター)

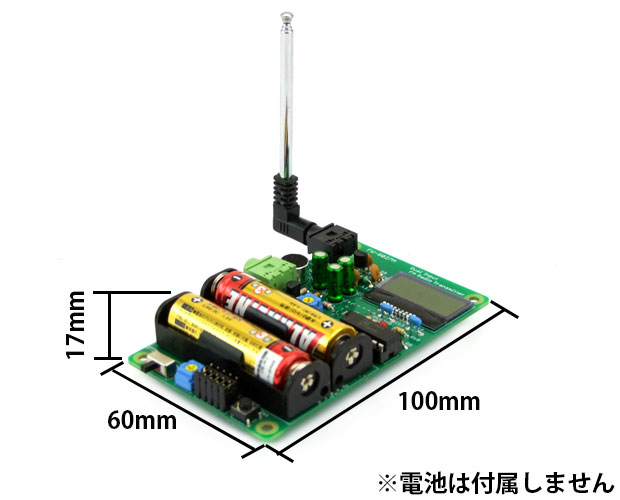

  • 基板サイズ:100(D)×60(W)×(H)mm ※電池装着時/ハンダ面突起含まず
