製品マニュアル

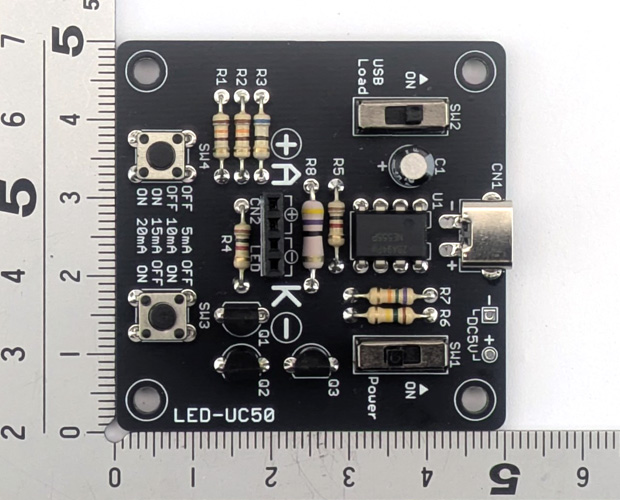

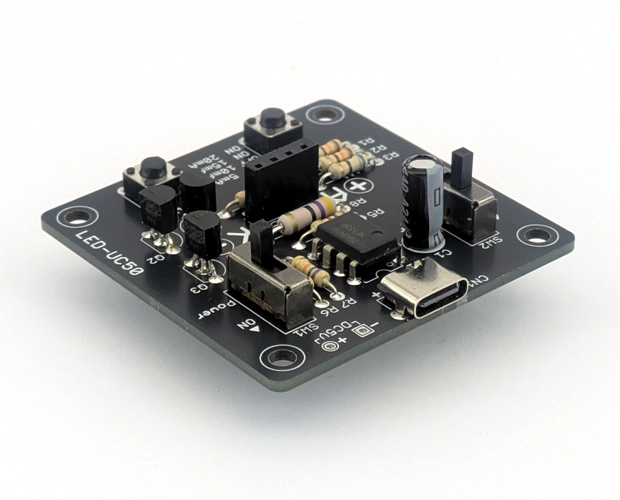

USB電源で動作！4段階の定電流でLEDの明るさをチェック
- トランジスタ2石の定電流回路により、LEDの発光色や特性にかかわらず、一定の電流で点灯チェックができるLEDチェッカーです。

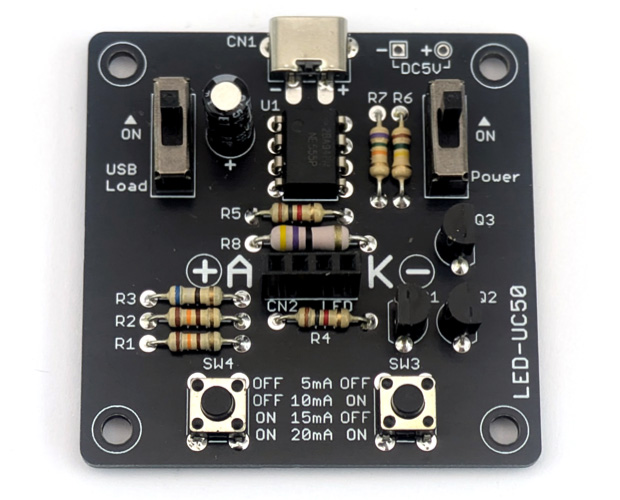

- 点灯電流は押しボタンスイッチにより「5mA」「10mA」「15mA」「20mA」の4通りから選択できます。
電流と明るさの関係を確認する際に便利です。LEDの良否確認や、＋－極性確認にもお役立ていただけます。 - 電源コネクタはUSB-C（USB Type-C）ソケット仕様で、ACアダプターやモバイルバッテリー等、USB出力の各種電源が使用できます（電源は別売です）。

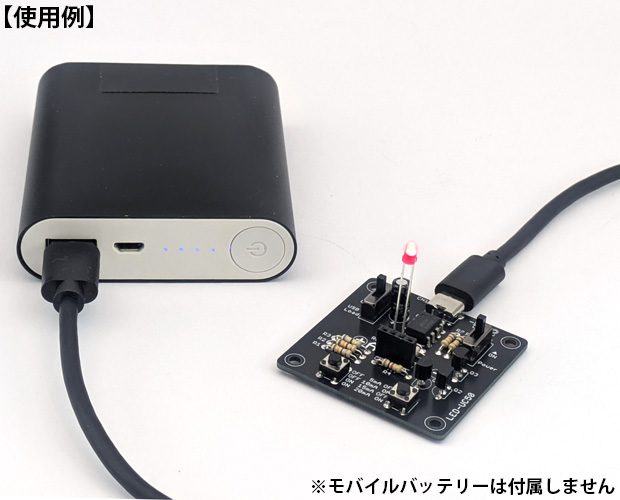

- 一定周期で瞬間的に大電流を消費するUSB負荷回路を搭載し、オートスリープ機能を備えるモバイルバッテリーでも連続使用できます（全ての機種での動作は保証いたしておりません）。

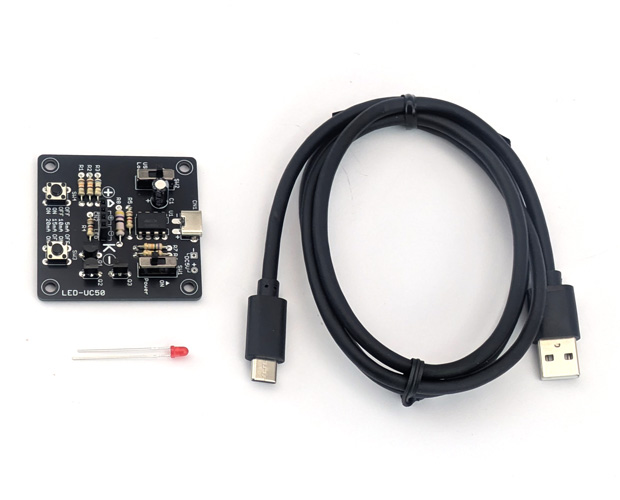

- テスト用LEDと、給電用ケーブル（USB-A - USB-C）が付属します。
【製品仕様】
- 電源：DC5V（DC4.5～5.5V可）
・供給端子：USB-C ソケット（CN1）
・USB-A － USB-C ケーブル（長さ約1m）1本付属 - 消費電流：
・待機時：最大約10mA
・LEDチェック時（20mA）：最大約30mA - LEDチェック回路：
・定電流回路：1回路
・点灯電流：約5mA / 約10mA / 約15mA / 約20mA （SW3，SW4の操作で切り替え） - 機能：モバイルバッテリーのオートスリープを阻止
※一部、阻止機能が働かない場合があります。 - 基板サイズ：50（W）×50（D）×13（H）mm（ハンダ面突起含まず）
