センサーと連動すれば応用いろいろ！

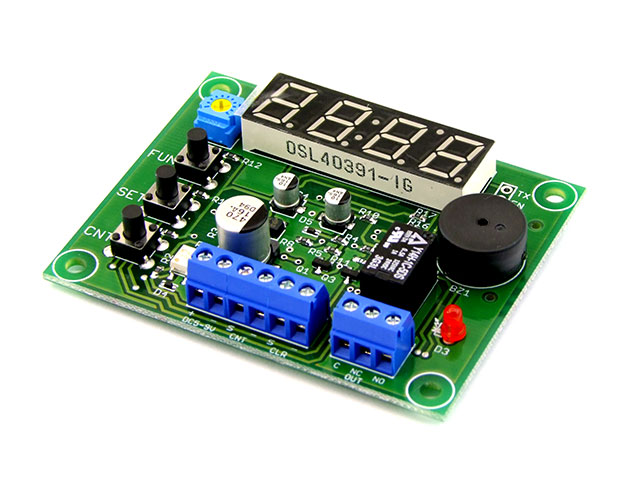

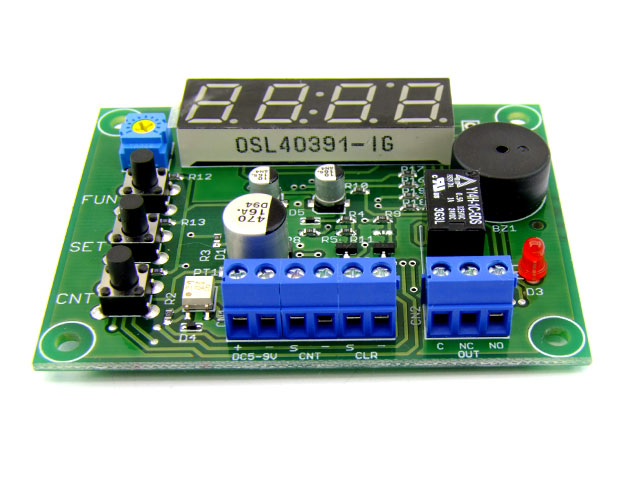

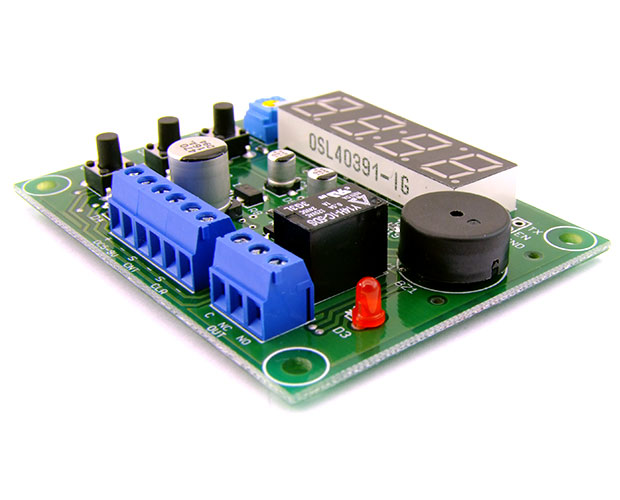

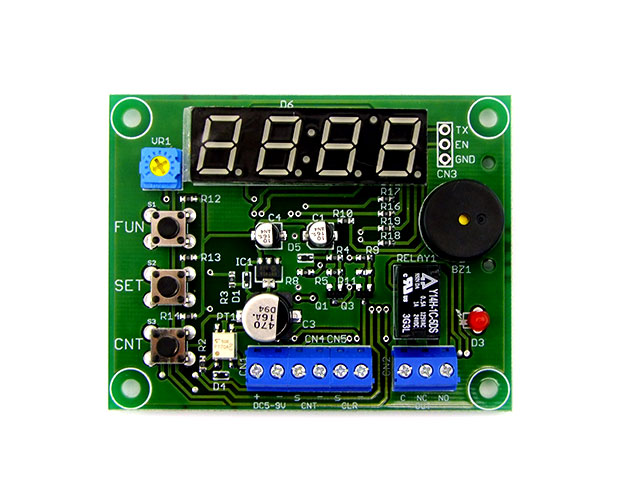

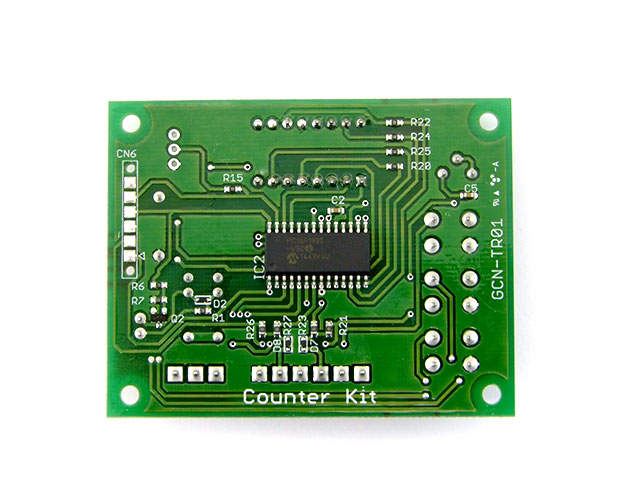

■7セグメント4桁(9999)のアップダウンカウンターです。
カウント値を設定すれば、その値になるとリレーが[ON/OFF]動作します。
■カウンターだけではなくタイマーの機能も搭載しています。
時間設定は0.01秒～99.99秒、1秒～99分59秒の2モードです。
■電源OFFでもカウント値、設定値を保存する機能が付いていますので
一旦電源をOFF後、再度ONにしても以前の続きからカウントできます。
カウント値を設定すれば、その値になるとリレーが[ON/OFF]動作します。
■カウンターだけではなくタイマーの機能も搭載しています。
時間設定は0.01秒～99.99秒、1秒～99分59秒の2モードです。
■電源OFFでもカウント値、設定値を保存する機能が付いていますので
一旦電源をOFF後、再度ONにしても以前の続きからカウントできます。
【製品仕様】
- 電源電圧：DC5～9V
- 最大電流：約70mA
- 入力：接点、オープンコレクタ入力
- 出力リレー：1C接点(接点定格[DC24V 1A][AC125V 0.5A])
- 出力ブザー：入力検出時発音
- データ出力：
・7セグメントLED表示データ出力
・UART(19200bps/8bit/パリティなし/ストップビット1) - 表示：セグメント 4桁

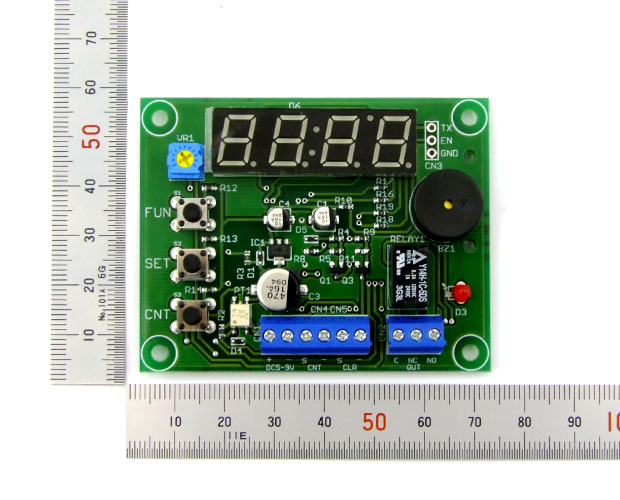

- 基板サイズ：W70×D55×H14mm
- カウンター機能：
・最大カウント数：9999カウント
・カウントモード：4種(アップ、ダウン、アップ繰り返し、ダウン繰り返し)
・最大入力カウント：20カウント/秒(最小入力時間 25ms)
・カウント値保持：あり(電源が落ちてもモード、カウント値は保持)
・出力時間設定：0.1～99.9秒 0は出力保持
・リレー出力設定：ON または OFF
・ブザー音設定：ON または OFF - タイマー機能：
・時間範囲：0.01秒～99.99秒 又は 1秒～99分59秒
・タイマーモード：4種(アップ、ダウン、アップ繰り返し、ダウン繰り返し)
・タイマー精度：約±1％未満
・タイマー値保持：あり（電源が落ちてもモード、タイマー値は保持）
・出力時間設定：0.1～99.9秒 0は出力保持
