ブランド:ケイシーズ/KEISEEDS
ケイシーズ

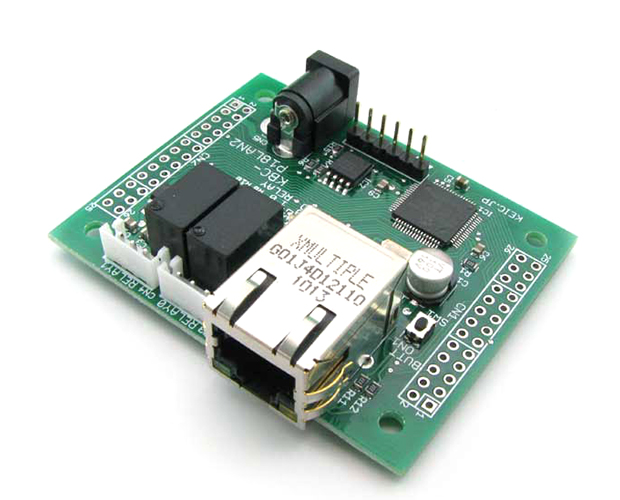

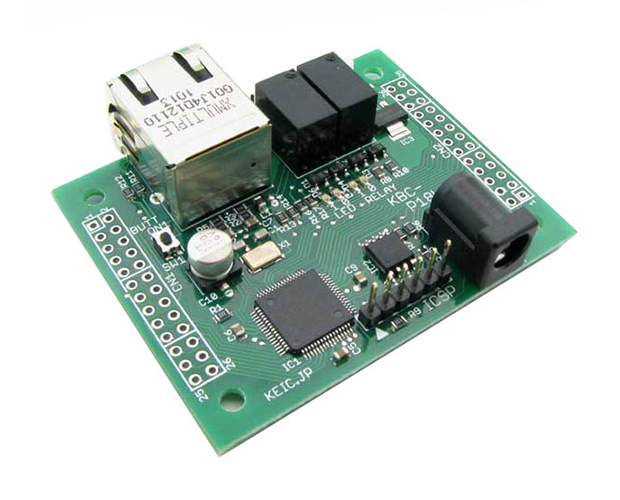

製品名:Ethernetコントローラ内蔵CPUボード
型番:KBC-P18LAN2
カテゴリ:CPUボード
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル
製品概要
本品は、Microchip 社 PIC18F67J60 を搭載した Ether ネット付きの CPU ボードです。 小型のボードサイズながら、リレー2個を搭載し、ホームコントローラの様なネット経 由でのスイッチ操作を追加部品なしに実現することもできます。 リレー OFF時の消費電力が 1W未満のため、動作より待ち受け時間が長いアプリケーショ ンでも、省エネ化が期待できます。

【製品仕様】

  • 搭載CPU:PIC18F67J60-I/PT
  • データ記憶:SST25VF016B(SPI フラッシュ ROM)容量 2Mbyte
  • 動作クロック:41.666MHz(25MHz 水晶発振より PLL 制御:設定で変更可能)
  • LANイーサネット:10base-T
  • 電源電圧:DC5V +5%,-10% (内部 3.3V 安定化)
  • 電源電流:平均 190mA/Ether 接続、リレー OFF、I/O 端子未接続時
  • 電源電流:平均 250mA/Ether 接続、リレー ON、I/O 端子未接続時
  • 接続端子:電源入力、リレー接点× 2、Ether コネクタ、ICSP コネクタ、I/O コネクタ
  • 電源端子:2.1φDCジャックまたはヘッダーピンより供給
  • リレー接点端子:NC,NO,COMの3線式 30V1A のスイッチ能力
  • Etherコネクタ:RJ-45、ステータス表示LED付き
  • I/Oコネクタ:26P×2
  • ICSPコネクタ:Microchip社標準、6P端子(シングルピンヘッダー)
  • その他:MAC アドレス添付 、汎用押しボタンスイッチ×1
  • 基板寸法:64mm×51mm(突起を含まず)
