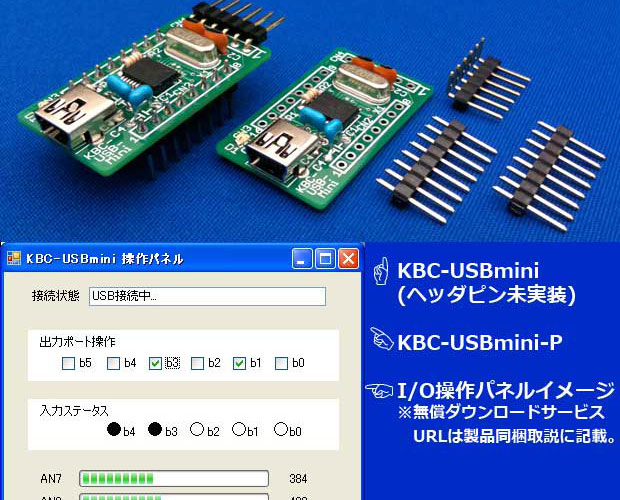

USBインタフェース搭載PIC「PIC18F14K50」を使用した小型基板モジュール。ブレッドボードやユニバーサル基板に重ねて使う時に便利な28pin600mil(標準的な28pinICソケット)サイズに集約。USBコネクタはminiBタイプ、ポート信号は8pinシングルピン2本に引き出し(要ハンダ付け)ています。【注意】本製品は「簡易I/O操作パネル(Win版)」の無償ダウンロードサービス以外、原則ハードウエアのみの提供です。ソフトウエア部分は利用者でご用意(プログラミングして)ください。
【製品仕様】
- 基板サイズ:約36mm×20mm
- 搭載CPU:PIC18F14K50(microchip社18シリーズ,USB付き)
- USBコネクタ:mini-Bタイプ
- 電源:5V、USBより供給(バスパワータイプ)又はコネクタより供給
- 消費電流:約17mA、USB未接続時
- 源発振:12MHz 水晶(×4PLL動作用)
- I/Oコネクタ:8pin×2列
- その他:ステータス表示に利用可能なLED×1を搭載
- I/O線は、入力専用1本、入出力12本(内1本はステータス表示用LEDと共用)
- 入出力12本の内、8本はADコンバータの入力にも使用できます
- 処理bit数:8bit
- ROM容量:8Kword(16Kbyte)
- RAM容量:768byte
- EEROM容量:256byte
- ADC:10bit
- USB:Full Speed,USB 2.0 compliance(動作速度は12Mです)
