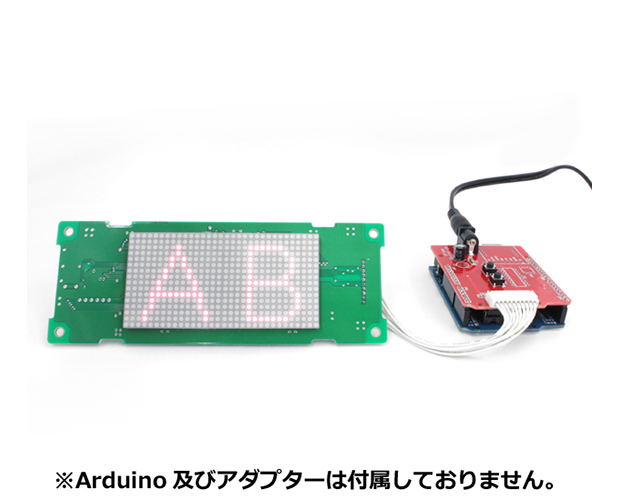

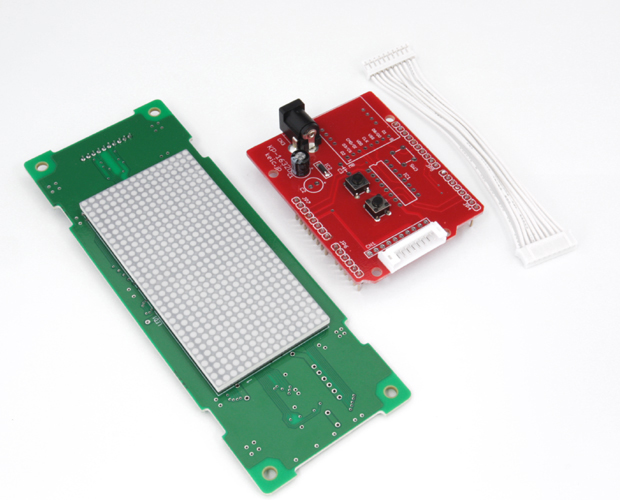

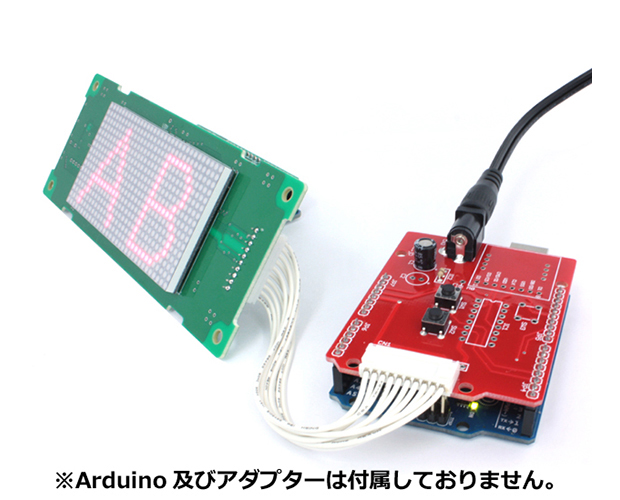

Arduino用制御基板と32×16dot表示用基板モジュールのセット

【製品仕様】

【回路構成】
32dot×16dot表示基板はArduinoと直接接続可能な信号形態を持っていますが、接続を行うには、コネクタやケーブルの作成、物理的な接続作業が必要となります。
KP-1632D基板はこれらの配線が基板上で完了しているため、Arduinoの標準コネクタに差込だけで接続が完了し、面倒な配線作業を行う必要はありません。
また、KP-1632D基板上には、オプションとしてマイクロSDカードのスロットを搭載できます。
※オプション部は、利用者の方で部材手配とハンダ付けが必要となるため、ある程度の電子工作に馴れた方を対象としています。
【電源について】
32dot×16dot表示基板は発光源にLEDを使用しています。
個々の点の消費電流は少ないのですが、全点を発光させますと、消費電流が500mA（0.5A)を少し越えた値になります。
このため、通常なら電源->Arduino->シールド基板と電源を加えますが、Arduino上に配置されているレギュレータでは、表示の負荷に耐えることができません。
このため、電源->KP-1632D基板->ArduinoとKP-1632D基板の電源端子に電源供給した後、Arduinoに送る形式になっています。 電源に付いては、KP-1632D基板上では安定化されていませんので、5VのACアダプタをご利用ください。KP-1632D基板に加えた5V電源は、そのままArduinoの5V端子に供給されます。
●電源及び信号名など、詳しくは『共立プロダクツwikiのArduino用ドットマトリクス16×32シールド【基板完成品】ページ』をご覧ください。
• 16dot×32dot、LED表示部分のスケッチに関しましても『共立プロダクツwikiのArduino用ドットマトリクス16×32シールド【基板完成品】ページ』をご覧ください。wikiページからLED表示部分スケッチのダウンロードができます。また、補足説明等も公開しています。
【KP-1632D基板用オプション】

• SDカードのインタフェース
出荷時状態では実装されておらず、オプションとなっています。
また部品も添付されませんので、ご利用に際しては、部品入手の上、実装をお願いします。
部品表に関しましては、『共立プロダクツwikiのArduino用ドットマトリクス16×32シールド【基板完成品】ページ』ご覧ください。
【32dot×16dot表示基板仕様】
• ドット数：32×16ドット
• 発光色:赤
• 表示寸法（約）：W82×H41mm（実測）
• 外形寸法（約）：W145×H54mm（実測）
• 電源電圧（ロジック部）：5V
• 電源電圧（LED駆動部）：5V
• LED駆動部消費電流：約600mA
　　※全点灯時の値（変動あり）
• その他：M3ねじで取り付け可能
