ブランド:共立プロダクツ
共立プロダクツ
製品名:9軸センサーモジュール
型番:KP-BNO055
カテゴリ:センサー
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル
製品概要

インターフェースを選べる高機能9軸センサーモジュール

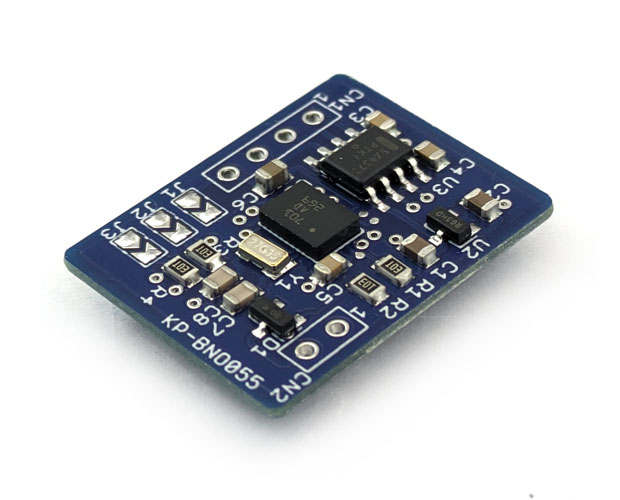

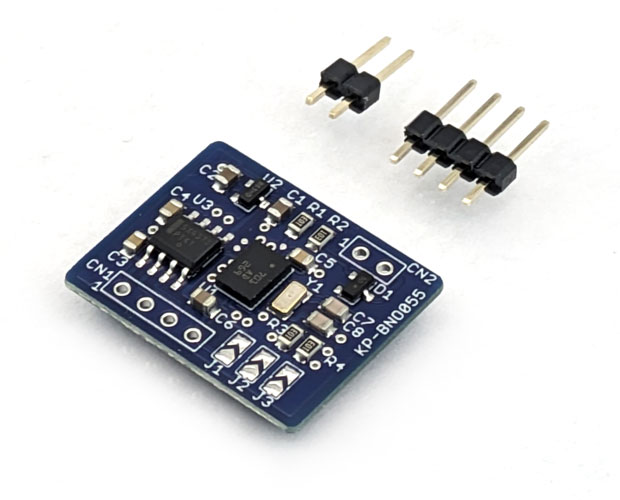

本基板はBOSCH社「BNO055」を搭載した、加速度・ジャイロ・磁気コンパスを各3軸、計9軸の姿勢センシングモジュールです。信号電圧レベル3.3~5Vに対応し、接続はI2CとUARTの2方式から選択可能で、様々な種類のマイコンで制御できます。測定データはデジタル値で得られます。

【製品仕様】

  • 電源電圧:DC3.3~5V
  • 消費電流:動作時平均 約12mA
  • 搭載センサー:BNO055(Bosch Sensortec)
  • 測定データ:
    ・加速度 3軸 [各軸最大±16g]
    ・ジャイロスコープ(角加速度) 3軸 [各軸最大2000°毎秒]
    ・磁気コンパス 3軸 [X,Y軸最大±1300μT、Z軸最大±2500μT]
  • インターフェース:I2Cバス、またはUART(非同期シリアル通信)から選択
  • 信号電圧:DC3.3~5V(信号電圧は電源電圧と同じになります)

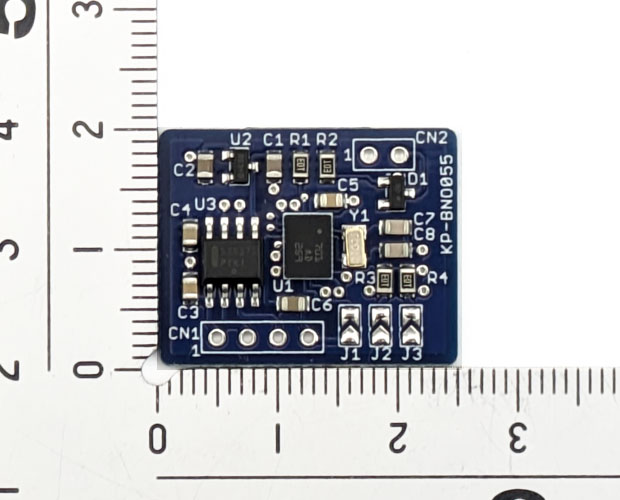

  • 基板サイズ:25(W)×20(D)×2.6(H)mm
  • ※搭載センサーの詳細な仕様についてはBOSCH社の公式データシートをご確認ください
