ブランド：共立プロダクツ
製品名：ESP-WROOM-32 変換基板
型番：KP-ESP32C
カテゴリ：その他・モジュール
型番：KP-ESP32C
カテゴリ：その他・モジュール
この製品をご購入の際は下記バナーよりご購入頂けます。
製品マニュアル
Wi-fiモジュールをすぐに使えるカタチに

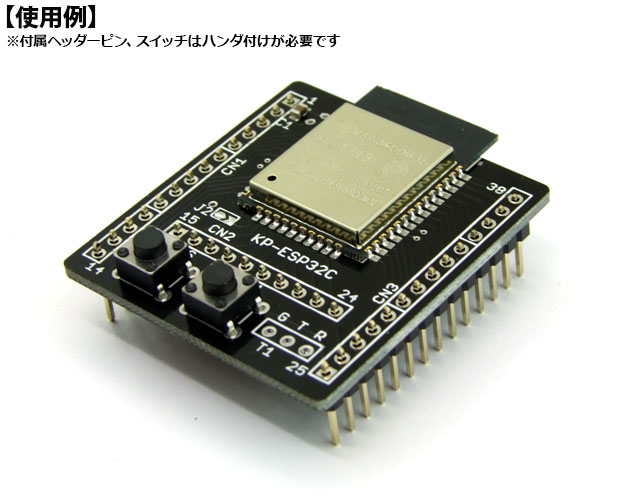

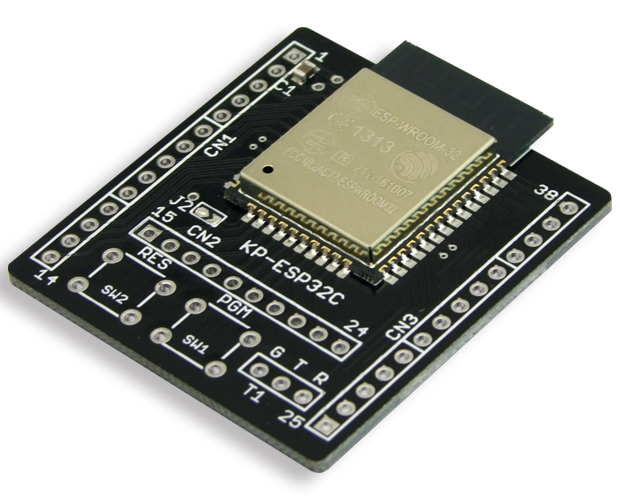

ESP32の接続ピンを100mil(2.54mm)ピッチ端子に展開した小型アダプター基板です。
接続部はシングルヘッダピンに全数の信号を引き出しています。
足変換基板の位置づけですが、動作上必要な最小限の回路を搭載しています。
接続部はシングルヘッダピンに全数の信号を引き出しています。
足変換基板の位置づけですが、動作上必要な最小限の回路を搭載しています。
【製品仕様】

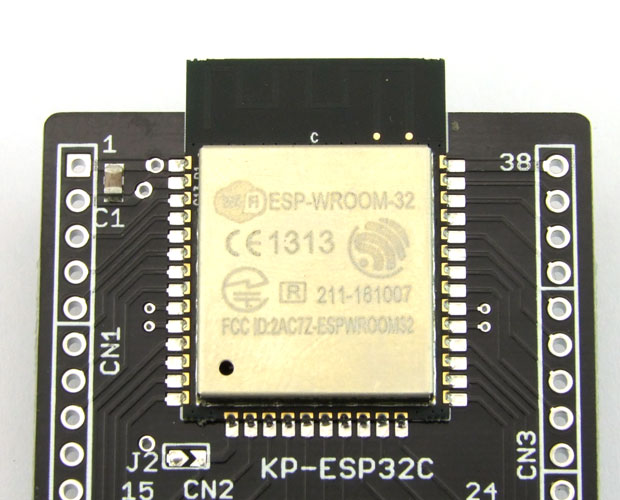

- 変換内容・変換前：ESP32 無線モジュール
- 変換内容・変換後：2.54mmピッチ
- 材質：両面ガラスエポキシ

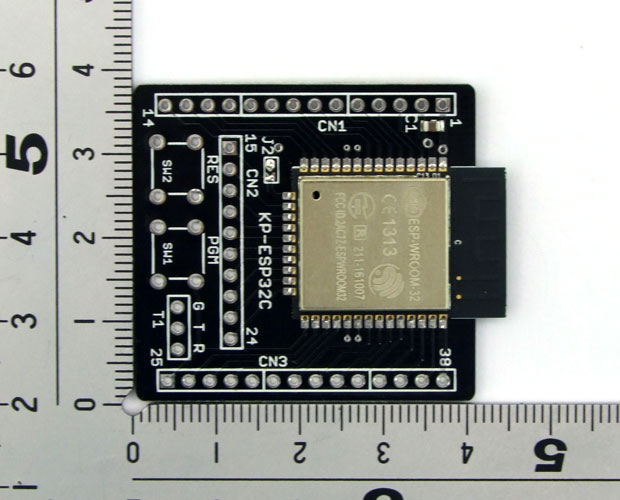

- サイズ：38mm×40.6mm(ESP32のアンテナ飛び出しを含めず)
- 板厚：1.6mm
- 変換対象：2.54mmピッチ ユニバーサル基板
- その他：

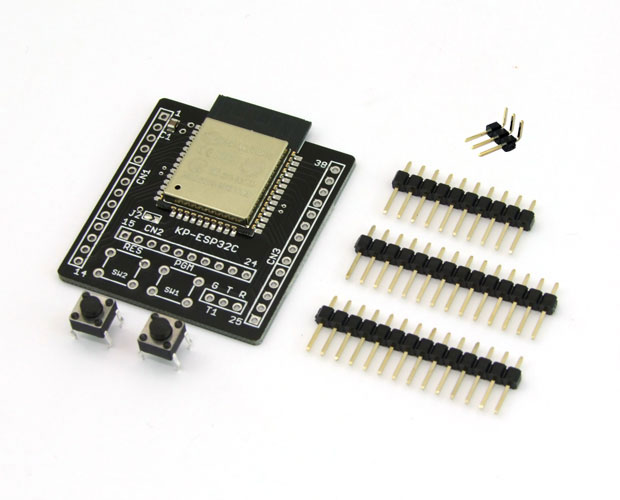

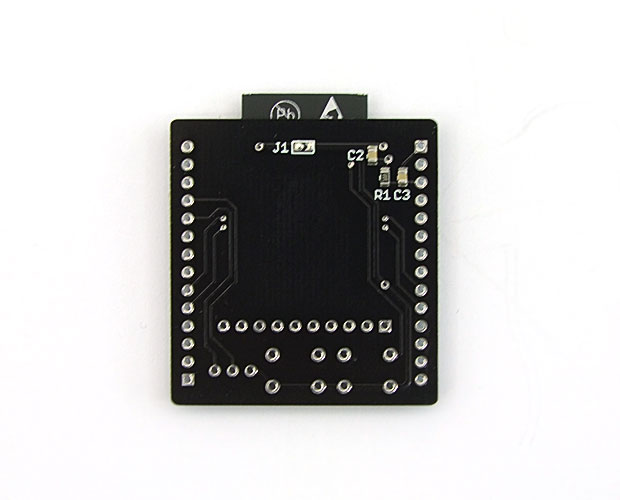

・電源バイパスコンデンサ、書き込みモード
・およびリセットスイッチ搭載
