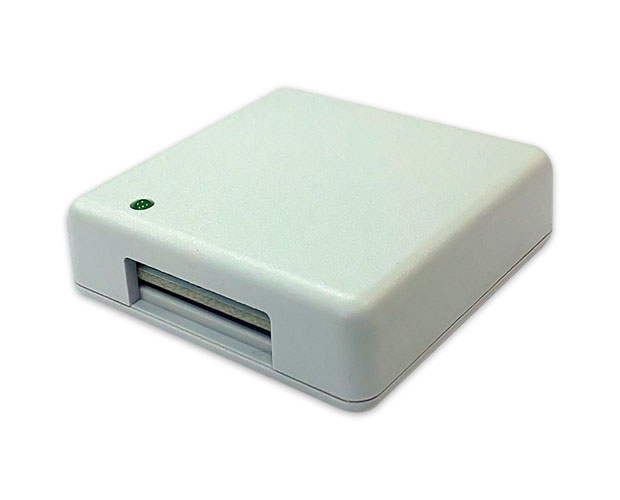

触れずにON / OFFできる非接触センサー
-
検出部に触れる事なくスイッチのON / OFFが行える非接触式のセンサーです。
センサー部は静電容量検出式で、手のひらなどを接近させることにより検出を行います。
光学式センサーと異なり、直射日光や照明光に影響されません。
特に衛生面を気にする場所などでの使用を想定しています。

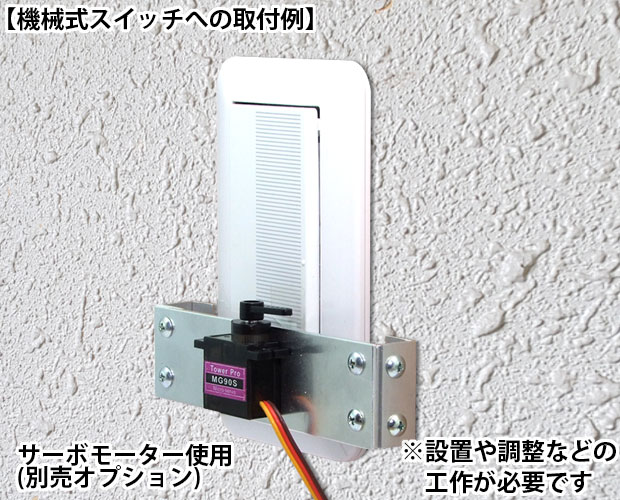

信号出力端子のほか、他の機器の機械式スイッチを操作するためのサーボモーター駆動用出力をもっています。
※接近する物体の材質により、検出できないものもあります。
※(発泡スチロールなど電気を通さない物）
※接近させたままの静止状態を検出することはできません。
【製品仕様】
- 電源：DC4.5～5V(最大定格5.5V)
- 消費電流：
・非検出時：約0.8mA(平均)
・(別売オプション)サーボモーター動作時：約1A(瞬間最大) - 動作モード：2種(ロッカーモード[初期値] / オルタネートモード)
- 反応速度：2種(ノーマルモード[初期値] / スローモード)
※動作モード、反応速度の変更にはハンダ付け作業が必要です - 出力：

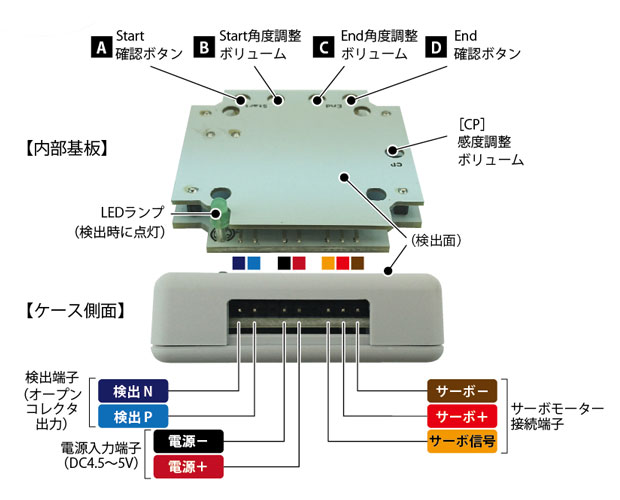

・LEDランプ：検出時に点灯
・ブザー：無効[初期値] / 検出時に発音
※有効化にはハンダ付け作業が必要です。

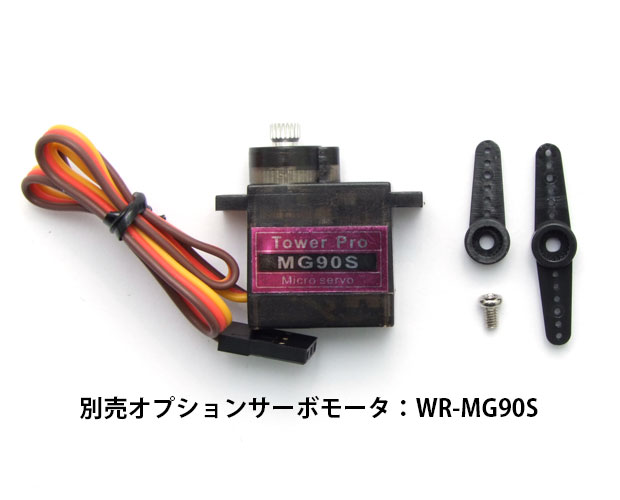

・サーボモーター：オプション品[WR-MG90S](別売)による機械式スイッチ操作
・検出端子：フォトカプラ出力 - 検知距離：最大3cm程度(弊社測定条件による)

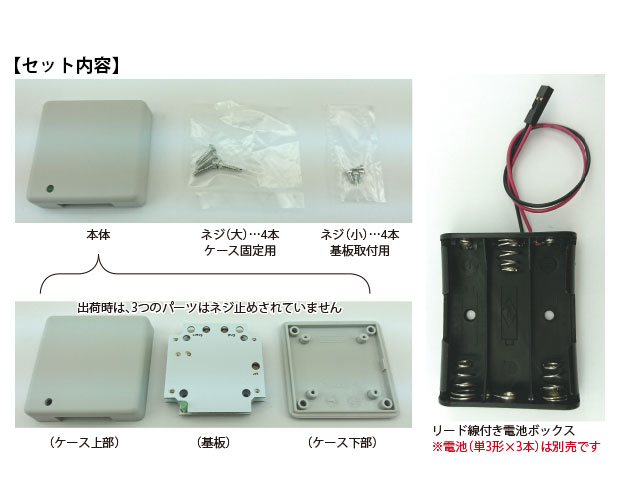

※スローモード・感度最大に設定し、大人の手のひらを検出させた場合 - 想定電池寿命：約3ヶ月(単3形アルカリ電池×3、弊社動作条件による)
※サーボモータ未接続で、一日に10回の検出を行った場合の参考値 - ケース材質：ABS樹脂

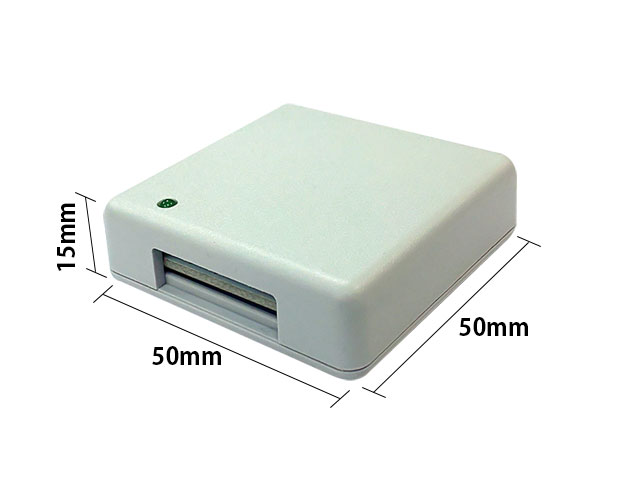

- サイズ：50(D)×50(W)×15(H) mm
