製品名:32×32 RGB LEDマトリックス Ver.2
型番:KP-RGB3232E
カテゴリ:その他・モジュール
この製品は販売終了しました。

製品マニュアル
製品概要

マイコンやArduino等から簡単に制御できるRGBドットマトリックスLEDパネル

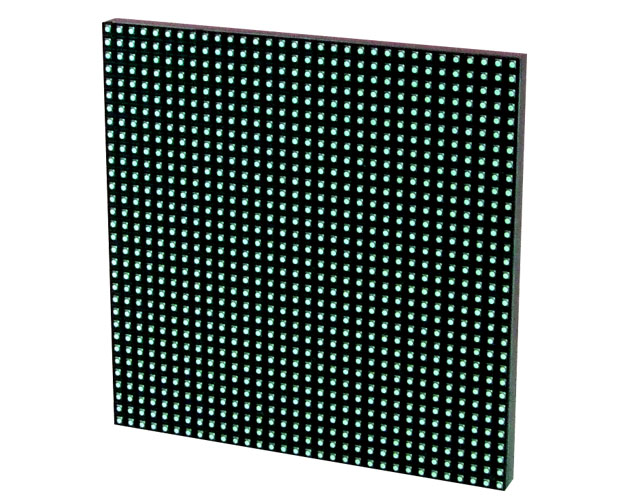

■KP-RGB3232Eは横32ドット、縦32ドットのLEDマトリックスパネルです。
■各ドットは独立したRGBの三色LEDから構成されます。

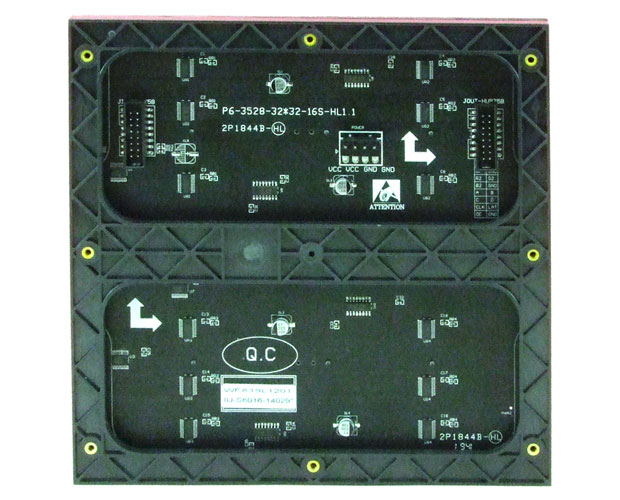

■点灯パターンはデータ6線+クロック線による同期式転送により制御を行います。
※注意:

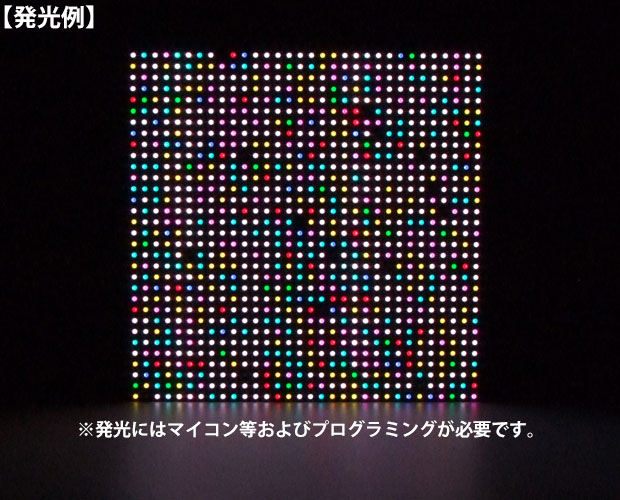

・発光にはマイコン等およびプログラミングが必要です
・旧製品「KP-3232D」とは互換性がありません

【製品仕様】

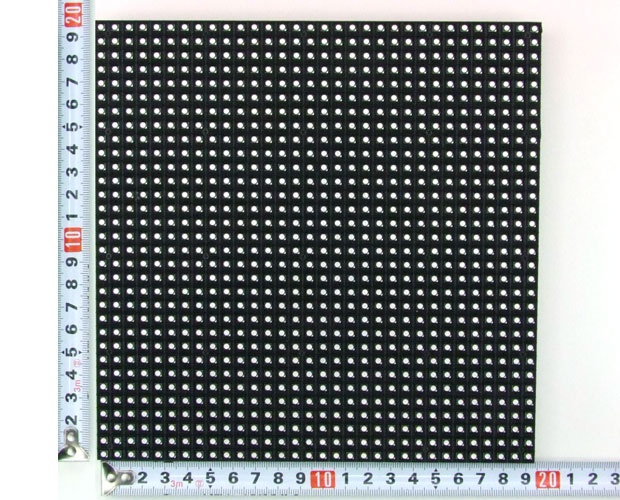

  • サイズ:約(W)192×(H)192×(t)13mm
  • ドット数:横32ドット× 縦32ドット×3色LED
  • スキャンレート:1/16
  • 電源:5V 2.5A(3A以上 推奨)

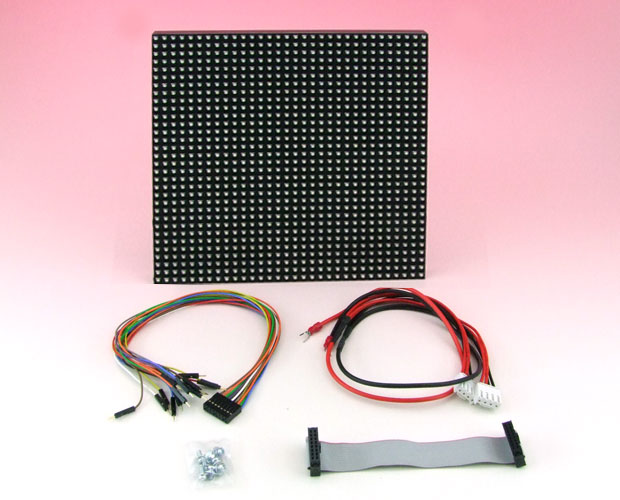

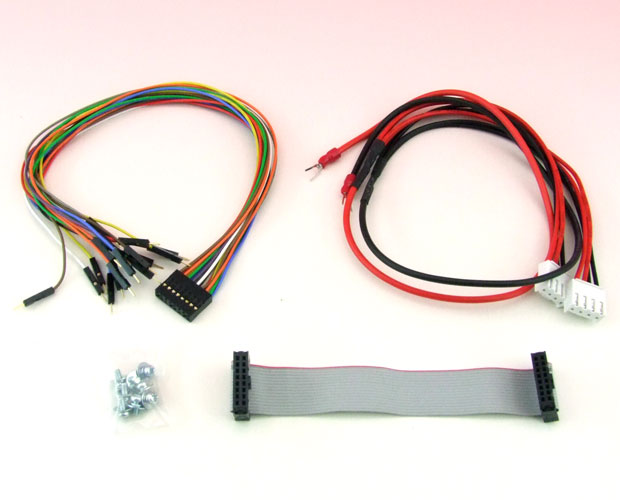

  • 付属品:
  • ・電源ケーブル
    ・信号ケーブル(QI 8P×2 列-16Pバラ線)
    ・連結用ケーブル(両端BOX 8P×2列)
    ・固定用ネジ8本
  • サンプルソースファイル(cpp/C++言語/mbed開発環境・Nucleo F401RE用)
  • 【プログラムに関するご注意】
    当ページ掲載のプログラムは無保証にて配布いたします。
    プログラムの内容に関するご質問への回答・サポート等は行なっておりません。
    ご理解の上、参考目的としてご利用ください。
